MCH
7.4.3
7.4.4
7.4.5
MCH/NL (1806) 4.5
Demontage stopbuspakking

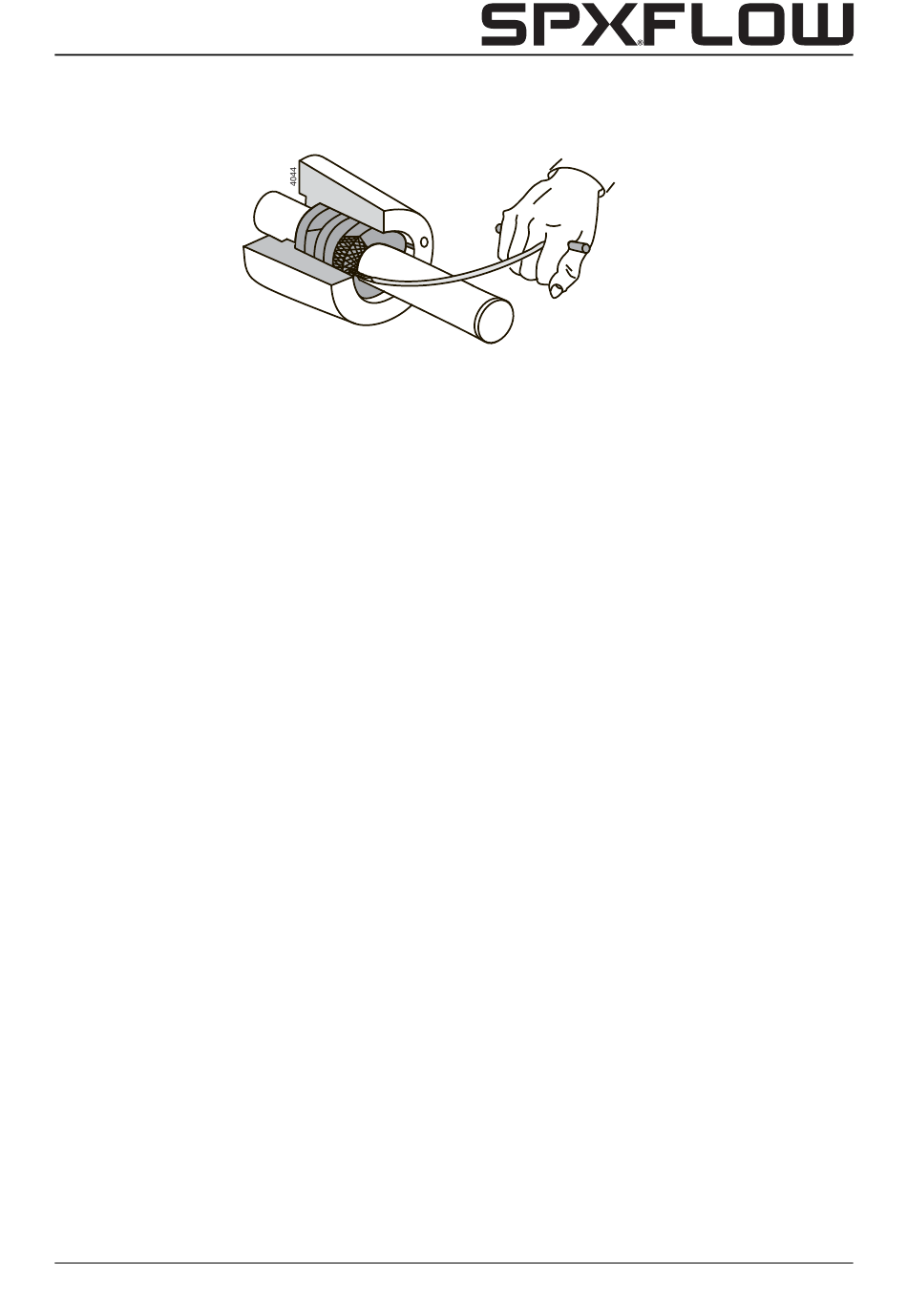

Figuur 6:
Verwijderen van stopbuspakking met een pakkingtrekker.
Als alleen de pakkingringen vervangen moeten worden, ga dan als volg te werk:
1 Draai de moeren los en verwijder de gland (0190).
2 Neem de pakkingringen uit de stopbus. Gebruik hiervoor een speciale pakkingtrekker,
zie figuur 6.
Als de reden van demontage het vervangen van de stopbuspakking is geweest, kan nu
de nieuwe stopbuspakking worden gemonteerd. Zie hiervoor vanaf paragraaf 7.5.4.
Als de pomp nog verder gedemonteerd moet worden, dan gaat het verwijderen van de
pakkingringen gemakkelijker als het uitlaathuis (0020) van het ledenpakket en aseinde is
afgenomen.
Demontage mechanische asafdichting
Voor dat de mechanische asafdichting gedemonteerd kan worden, moet eerst het
lantaarnstuk worden verwijderd. Zie hiervoor vanaf paragraaf 7.4.1.
1 Neem het uitlaathuis (0020) van de pompas af en verwijder de statische ring van de
mechanische asafdichting (0180).
2 Schuif de roterende ring van de mechanische asafdichting (0180) van de pompas.
Als de reden van demontage een vervanging van de mechanische asafdichting is
geweest, kan nu de nieuwe mechanische asafdichting worden gemonteerd. Zie hiervoor
vanaf paragraaf 7.5.3.
Demontage pompgedeelte
1 Alleen bij MCHS10: Meet de afstand van de stelring tot de verjonging op de as. Draai
dan de borgschroef (0170) los en verwijder de stelring (0090).
2 Verwijder het bovenste omloopdeksel (0510) en de bovenste waaier (0520). Herhaal
deze handelingen totdat alle omloopdeksels en waaiers zijn gedemonteerd. Bij 11
waaiers en meer zit er op de helft van het waaierpakket tevens nog een
buitenborgring (0560) en steunring (0570).
3 Neem de spieën (0630, 0640 en indien 16 waaiers zijn gemonteerd: 0650) uit de
pompas.
4 Neem de pompas uit het pomphuis en verwijder de onderste buitenborgring (0560)
en steunring (0570). Haal de trekstangen uit het inlaathuis.
5 Draai de stop (0220) uit het inlaathuis en tik indien vervanging noodzakelijk is met een
pen het glijlager (0060) uit het inlaathuis (0010).
6 Verwijder eventuele pakkingresten en maak alle onderdelen schoon.
Demontage en montage
29
