9
|
Elektrische installatie
9.2.4 Externe back-upverwarmingskit
Uitgebreide handleiding voor de installateur
102
VOORZICHTIG
Om zeker te zijn dat de unit volledig geaard is, verbind ALTIJD de elektrische voeding
van de back-upverwarming en de aardingskabel.

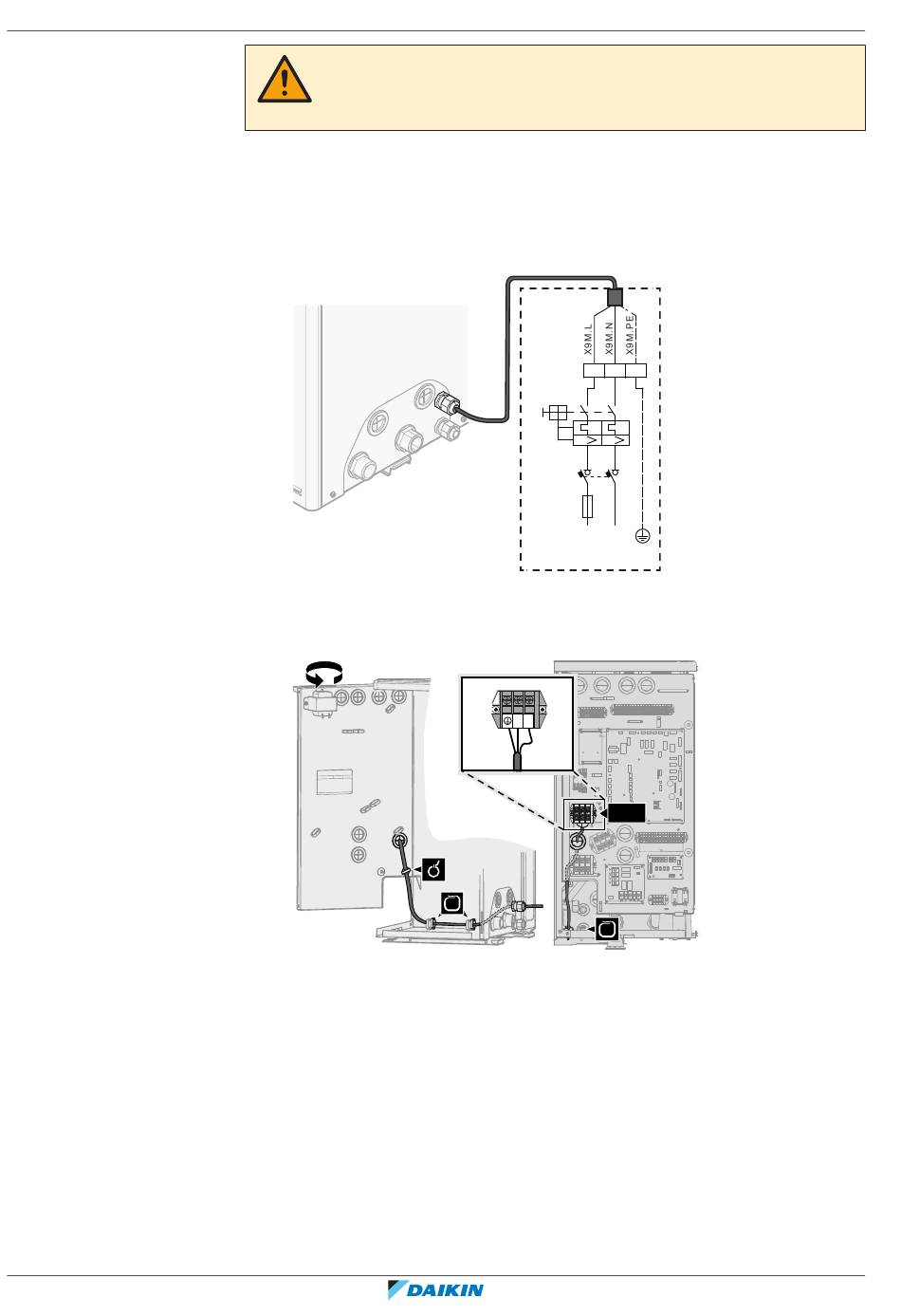

Sluit de elektrische voeding van de back-upverwarming als volgt aan:
1 Zorg ervoor dat u toegang hebt tot de elektrische aansluitingen. Zie
elektrische bedrading op de buitenunit
2 Sluit de voedingskabel (inclusief aardingskabel) aan op de juiste
aansluitklemmen zoals hieronder afgebeeld.
F1B Overstroomzekering (ter plaatse te voorzien). Aanbevolen zekering: 2‑polig; 16 A;
curve 400 V; inschakelklasse C.
Q1DI Aardlekschakelaar (ter plaatse te voorzien)
X6M Klem (ter plaatse te voorzien)
180°
3 Bevestig de kabel met kabelbinders op de kabelbinderbevestigingen.
Bij modellen zonder geïntegreerde back-upverwarming kunt u de externe back-
upverwarmingskit installeren (EKLBUHCB6W1).
Als u dat doet, dan moet u in bepaalde omstandigheden ook een
omloopkleppenskit (EKMBHBP1) installeren.
Zie:
▪
"De back-upverwarmingskit
▪
"Noodzaak van de
omloopkleppenkit" [
▪
"De omloopkleppenkit
aansluiten" [
X6M
1
F1B
I
2
Q1DI
L
1N~, 50 Hz
230 V AC
L N
N
4
aansluiten" [
103]
4
107]
4
aansluiten" [
108]
4
97].
3
I
4
N
X9M
EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3
Daikin Altherma 3 M
4P685228-1A – 2022.05
"9.2.1 De
