9.2.5 De gebruikersinterface aansluiten
EBLA04~08E2V3+E23V3 + EDLA04~08E2V3+E23V3
Daikin Altherma 3 M
4P685228-1A – 2022.05
180°
3 Bevestig de kabel met kabelbinders op de kabelbinderbevestigingen.
Dit onderwerp beschrijft het volgende:
▪
De kabel van de gebruikersinterface aansluiten op de buitenunit.
▪
De gebruikersinterface installeren en de gebruikersinterfacekabel erop
aansluiten.
▪
(indien nodig) De gebruikersinterface openen nadat deze is geïnstalleerd.

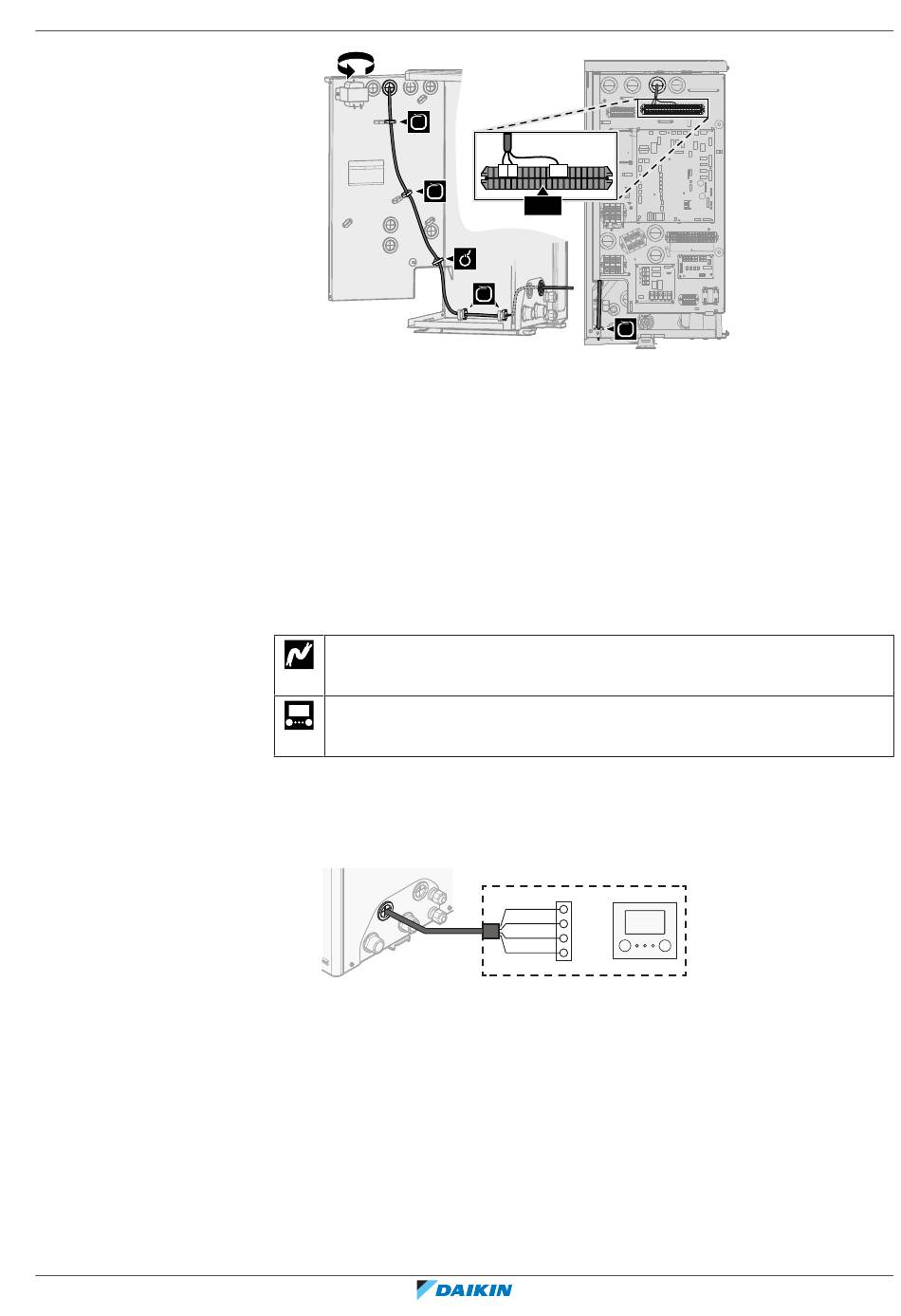

De kabel van de gebruikersinterface aansluiten op de buitenunit
Draden: 4×(0,75~1,25 mm²)
Maximumlengte: 200 m
[2.9] Bediening
[1.6] Afwijk. kamersensor
1 Zorg ervoor dat u toegang hebt tot de elektrische aansluitingen. Zie
elektrische bedrading op de buitenunit
2 Sluit de kabel van de gebruikersinterface aan op de buitenunit. Bevestig de
kabel met kabelbinders op de kabelbinderbevestigingen.
a Gebruikersinterface: vereist om te werken. Als toebehoren geleverd bij de unit
geleverd.
3
4
14a
X2M
aansluiten" [
a
X1B
X5M.11
4
X5M.12
P1P2
3
+
X5M.16
2
PSU
X5M.15
1
9
Elektrische installatie
|
"9.2.1 De
4
97].
Uitgebreide handleiding voor de installateur
