4.7

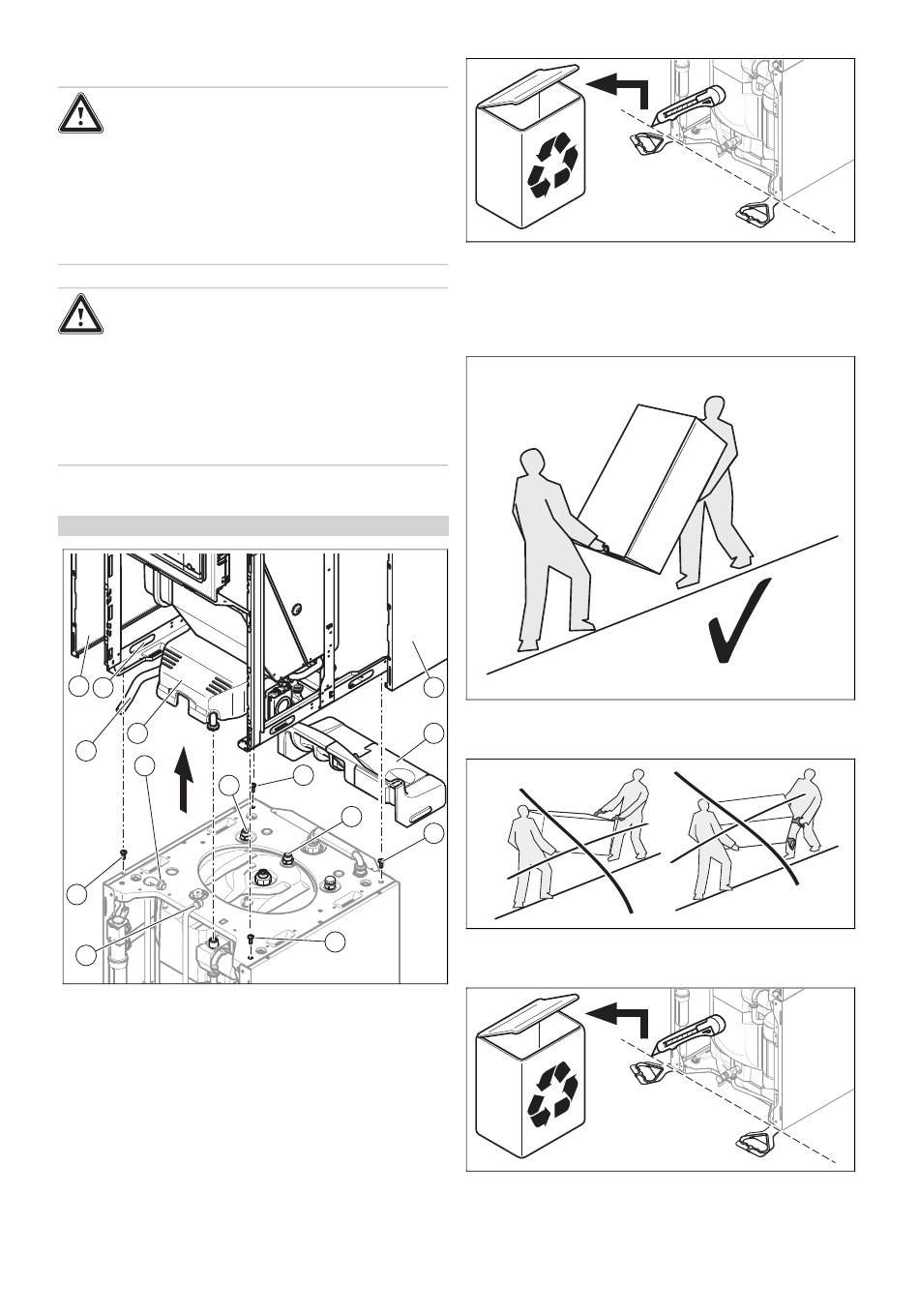

Toestel transporteren
Gevaar!
Verwondingsgevaar door dragen van
zware lasten!
Het dragen van zware lasten kan tot verwon-
dingen leiden.
▶
Neem alle geldende wetten en andere
voorschriften in acht als u zware toestel-
len draagt.
Gevaar!
Verwondingsgevaar door herhaald ge-
bruik van de draaggrepen.
De draaggrepen zijn wegens materiaalver-
oudering niet bestemd om bij later transport
opnieuw gebruikt te worden.
▶
Gebruik de draaggrepen in geen geval
opnieuw.
1.
Demonteer de frontmantel. (→ Pagina 12)
Voorwaarden: Het toestel is de groot of zwaar voor het transport.
1
2
4
3
5
7
8
10
Voor het transport demonteren
▶
Demonteer de zijwanden (1) om de draaggrepen (2) te
kunnen gebruiken.
▶
Los de moer (5) van de warmwaterpomp.
▶
Verwijder de isoleerelementen (4) en (6).
▶
Los de moer en trek de slang van de sifon (3).
▶
Klem de wikkelbuizen (5) en (10) eraf.
▶
Los de moeren (7) en (9) van de warmwaterboiler.
▶
Verwijder de 4 schroeven (8 ).
▶
Ga bij de montage van het toestel in omgekeerde volg-
orde te werk.
2.
Gebruik voor een veilig transport de beide draaggrepen
aan de beide voorste voeten van het toestel.
0020181591_00 ecoCOMPACT Installatie- en onderhoudshandleiding
3.
4.
1
5.
6
8
9
8
8
6.
7.
8.
Zwenk de onderaan aan het toestel voorhanden draag-
grepen naar voren.
Controleer of de voeten tot aan de aanslag inge-
schroefd zijn zodat de draaggrepen reglementair
vastgehouden worden.
Transporteer het toestel altijd zoals hierboven weerge-
geven.
Transporteer het toestel in geen geval zoals hierboven
weergegeven.
Als u het toestel opgesteld hebt, snijdt u de draaggre-
pen af en voert u ze reglementair af.
Breng de voorste mantel van het toestel opnieuw aan.
Montage 4
