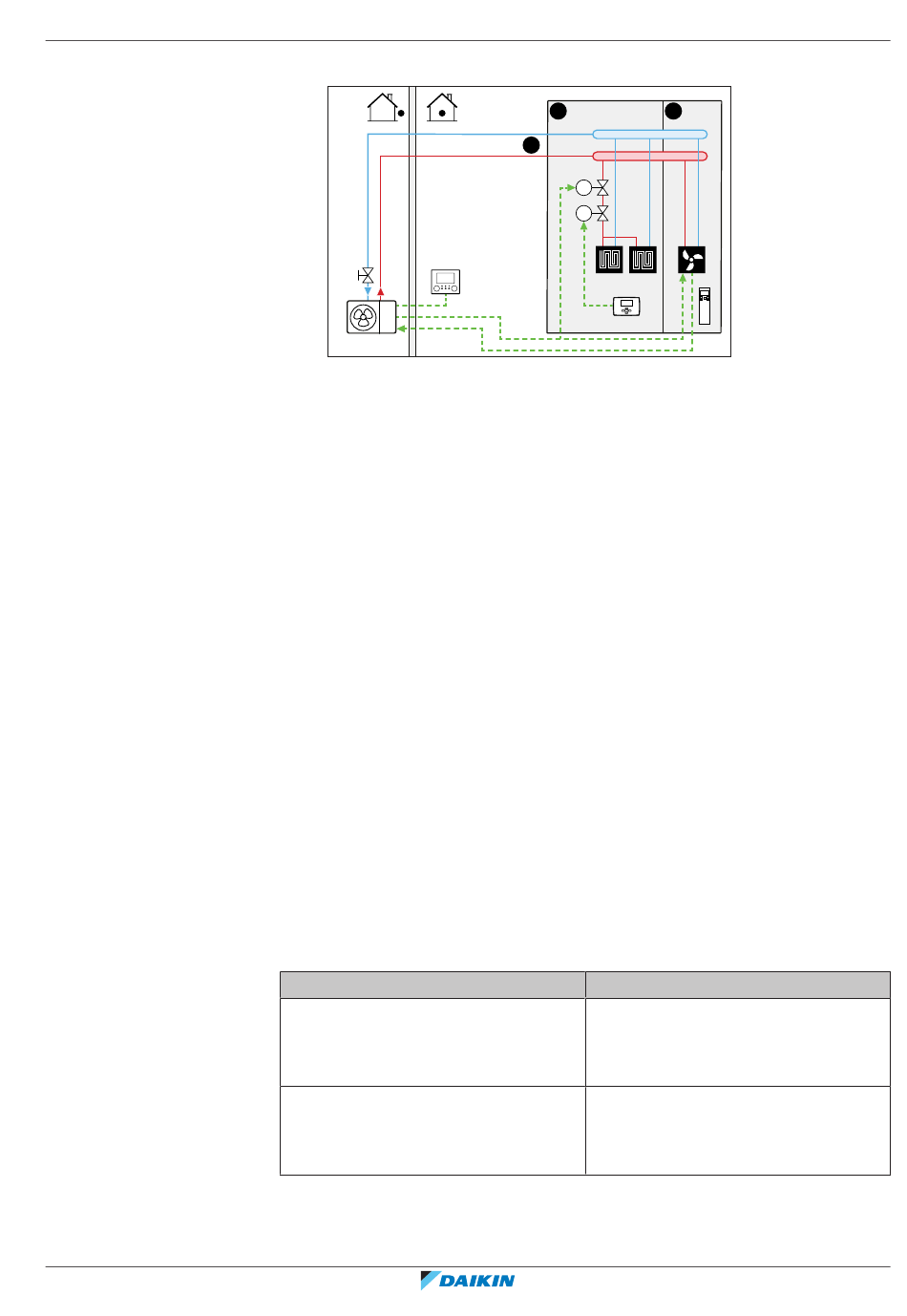

Richtlijnen met betrekking tot mogelijke toepassingen
|
Opstelling
A Aanvoerwatertemperatuur primaire zone
B Kamer 1
C Kamer 2
a Gebruikersinterface (geleverd als toebehoren)
b Externe kamerthermostaat
c Afstandsbediening van de ventilatorconvectoren
▪
Voor meer informatie over de aansluiting van de elektrische bedrading op de
unit, zie
"9.2 Aansluitingen op de
▪
Voor elke kamer met ventilatorconvectoren: De ventilatorconvectoren worden
rechtstreeks op de buitenunit aangesloten – of op de externe back-
upverwarmingskit, als die er is.
▪
Voor elke kamer met vloerverwarming: er zijn twee (ter plaatse te voorziene)
afsluiters voor de vloerverwarming:
-
Een afsluiter om te verhinderen dat warm water geleverd wordt wanneer de
kamer niet vraagt om verwarmd te worden
-
Een afsluiter om geen condensatie op de vloer te hebben tijdens het koelen
van de kamers met ventilatorconvectoren.
▪
Voor elke kamer met ventilatorconvectoren: de gewenste kamertemperatuur
wordt via de afstandsbediening van de ventilatorconvectoren ingesteld.
▪
Voor elke kamer met vloerverwarming: de gewenste kamertemperatuur wordt
via de externe (draadloze of bedrade) kamerthermostaat ingesteld.
▪
De
ruimtebedrijfsmodus
aangesloten op de buitenunit. Let op: de bedrijfsmodus van elke externe
kamerthermostaat en afstandsbediening van de ventilatorconvectoren moet
ingesteld worden om met de buitenunit overeen te stemmen.
Configuratie
Instelling
Temperatuurregeling van de unit:
▪
#: [2.9]
▪
Code: [C-07]
Aantal watertemperatuurzones:
▪
#: [4.4]
▪
Code: [7-02]
B
A
M1
M1
a
4
buitenunit" [
wordt
ingesteld
0 (Vertrekwater): De unit werkt op
basis van de aanvoerwatertemperatuur.
0 (1 zone): Primair
C
c
b
79].
door
de
gebruikersinterface
Waarde
Uitgebreide handleiding voor de installateur
33
