9
|
Elektrische installatie
Uitgebreide handleiding voor de installateur
94

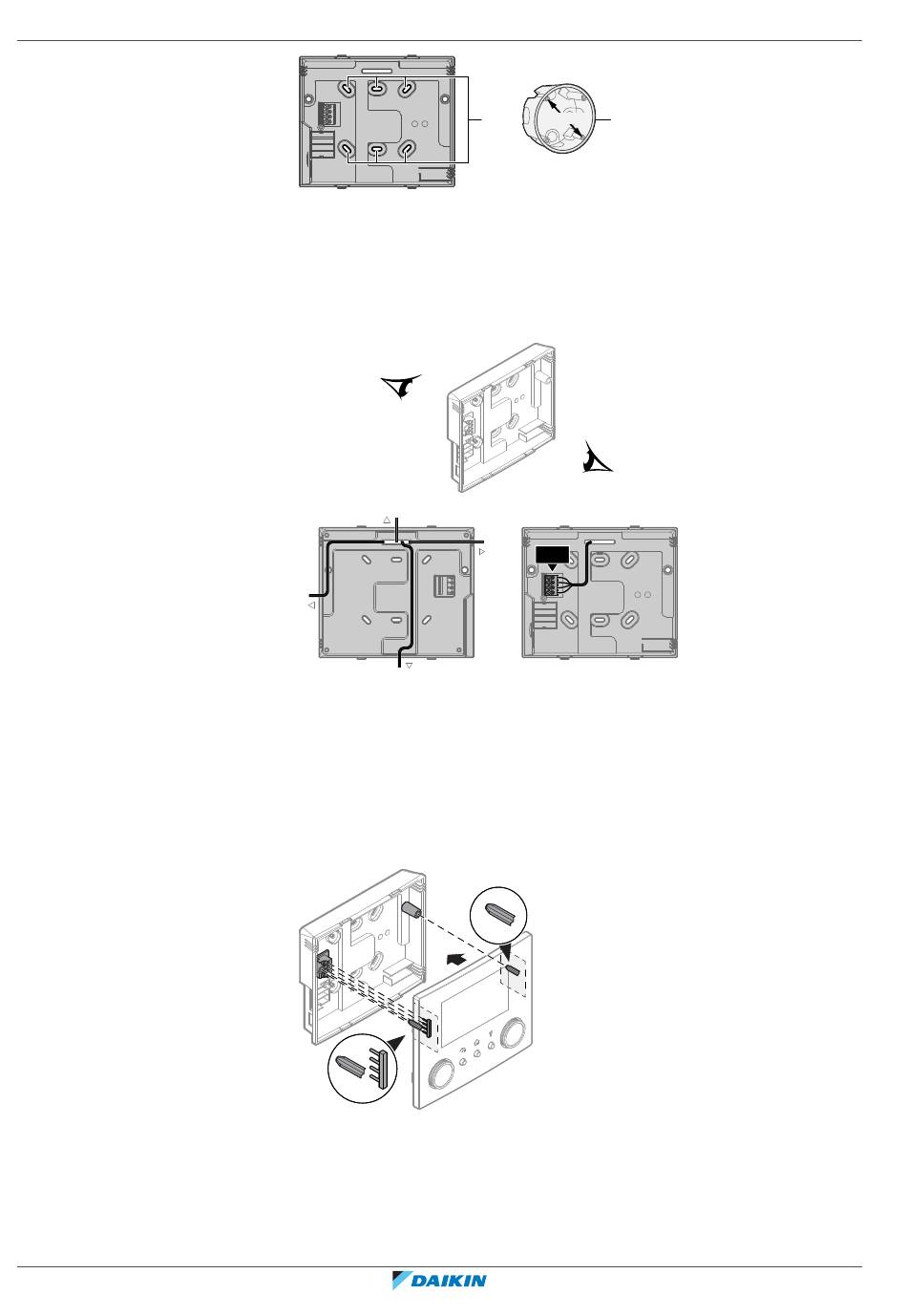

a Gaten
b Elektriciteitskastverlenger (ter plaatse te voorzien)
2 Sluit de kabel van de gebruikersinterface aan op de gebruikersinterface.
▪ Kies één van de 4 mogelijke kabelingangen (a, b, c of d).
▪ Als u kiest voor de linker- of rechterzijde, maak dan een gat voor de kabel in
het gedeelte van de behuizing waar de behuizing dunner is.
a
A
d
c
a Bovenkant
b Links
c Onderkant
d Rechts
3 Plaats de voorplaat.
▪ Lijn de positioneringspinnen uit en druk de voorplaat op de achterplaat tot
deze op zijn plaats klikt.
▪ De connectorpinnen worden automatisch correct geplaatst.
a
b
a Positioneringspinnen
b Connectorpinnen
De gebruikersinterface openen nadat deze is geïnstalleerd
Als u de gebruikersinterface na installatie moet openen, gaat u als volgt te werk:
1 Verwijder de WLAN-houder en de USB-geheugenstick (indien aanwezig).
a
60 mm
A
B
B
b
X1B
a
b
EWAA004~008D2 + EWYA004~008D2
Luchtgekoelde ijswaterkoelgroepen
en compacte lucht-water warmtepompen
4P688013-1A – 2022.05
