Onderhoud
5.2
Vervangen van de werkuitrusting
Opbouw
B
A

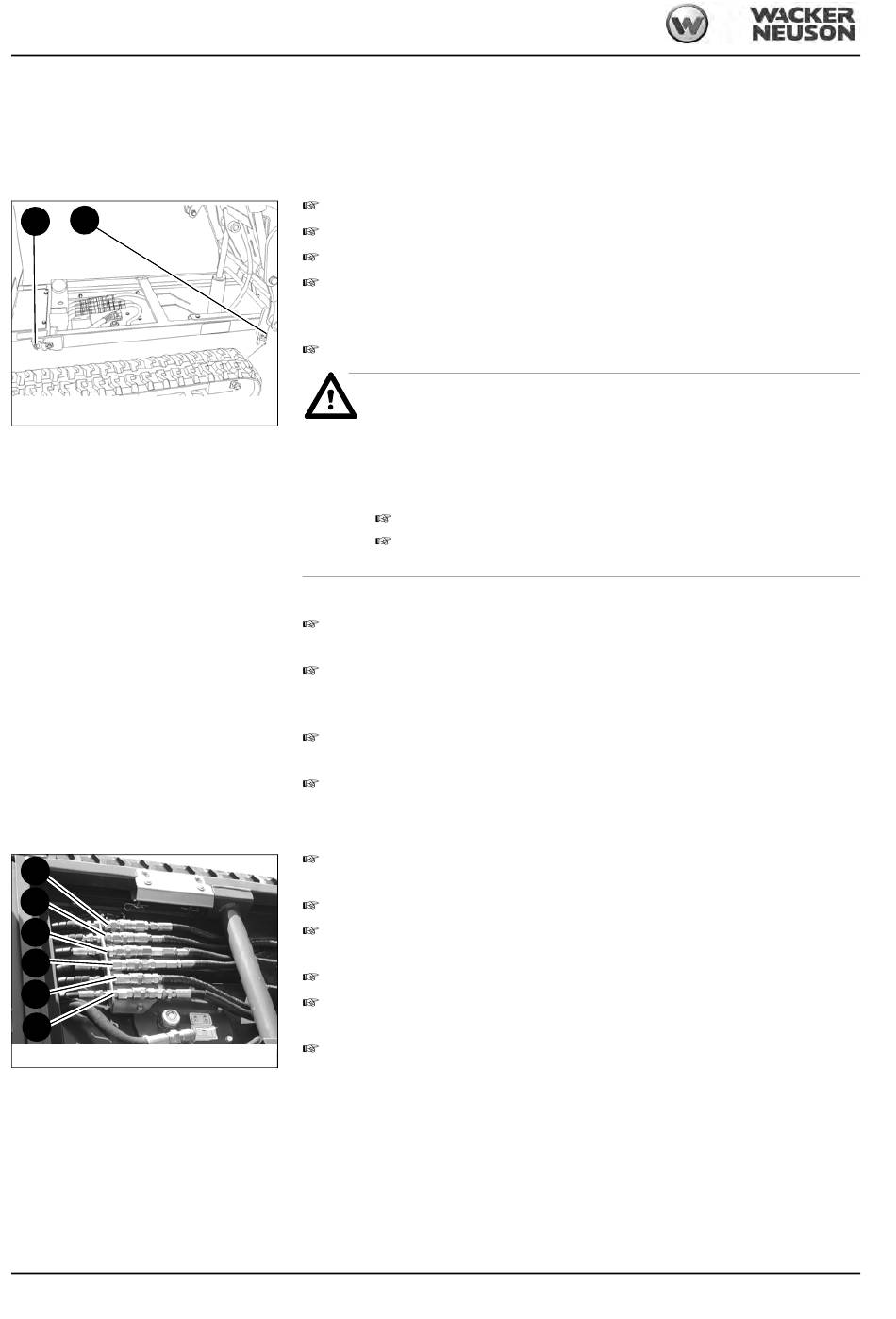

afb. 99: Vervangen van de werkuitrusting
Montage
Montage hoogkiepbak (optie)
H
F
D
C
E
G
afb. 100: Hoogkiepbak (optie) monteren
5-4
Ga bij het vervangen van de aangebrachte werkuitrusting (draaikieper, kieper voor grond-
verzet, betonmolen enz.) als volgt te werk:
Dumper op een effen oppervlak plaatsen
De motor afzetten
Beide blokkeerpennen A en B eruit halen
Werkuitrusting met behulp van de aanwezige aansluitingen optillen, tot de snelaanslui-
tingen van de stuurleidingen niet meer van de bedieningscilinders gescheiden kunnen
worden
Werkuitrusting op een geschikte en beschermde plaats parkeren.
Gevaar
!
Tijdens het optillen mag niemand zich in de gevarenzone van het voertuig
begeven; hierbij bestaat:
Ervoor zorgen dat niemand zich in de gevarenzone van de dumper bevindt.
Met betrekking tot het gewicht van de op te tillen werkuitrustingen
hoofdstuk 6
Technische gegevens op pagina 6-1
Werkuitrusting opnieuw aanbrengen aan de onderwagen om de hydraulische aanslui-
ting uit te voeren met behulp van de geïnstalleerde snelaansluiting
Als de uitrusting is voorzien van een zelflaadinrichting (optie), dan dient de bedieningscilin-
der van de kieper op de middelste snelaansluiting aangesloten te worden. De zelflaadinrich-
ting dient aan de snelaansluitingen rechts en links daarvan aangesloten te worden
Werkuitrusting omlaag brengen en de boorgaten uitrichten volgens de boorgaten van
het frame
Na de uitlijning de bouten A en B plaatsen en met de overeenkomstige blokkeerinrich-
tingen blokkeren.
Werkuitrusting opnieuw aanbrengen aan de onderwagen om de hydraulische aanslui-
ting uit te voeren met behulp van de geïnstalleerde snelaansluiting
Kieper op de middelste snelkoppelingen C en D aansluiten
Als de uitrusting voorzien is van een zelflaadinrichting (optie), dan dient deze op sne-
laansluitingen E en F aangesloten te worden
Cilinder voor het optillen van de kieper op de snelaansluitingen G en H aansluiten
Werkuitrusting omlaag brengen en de boorgaten uitrichten volgens de boorgaten van
het frame
Na de uitlijning de bouten A en B plaatsen en met de overeenkomstige blokkeerinrich-
tingen blokkeren.
Gevaar voor ongevallen!
– zie
BA DT15 nl - Editie 1.5 ** dt15b510.fm
