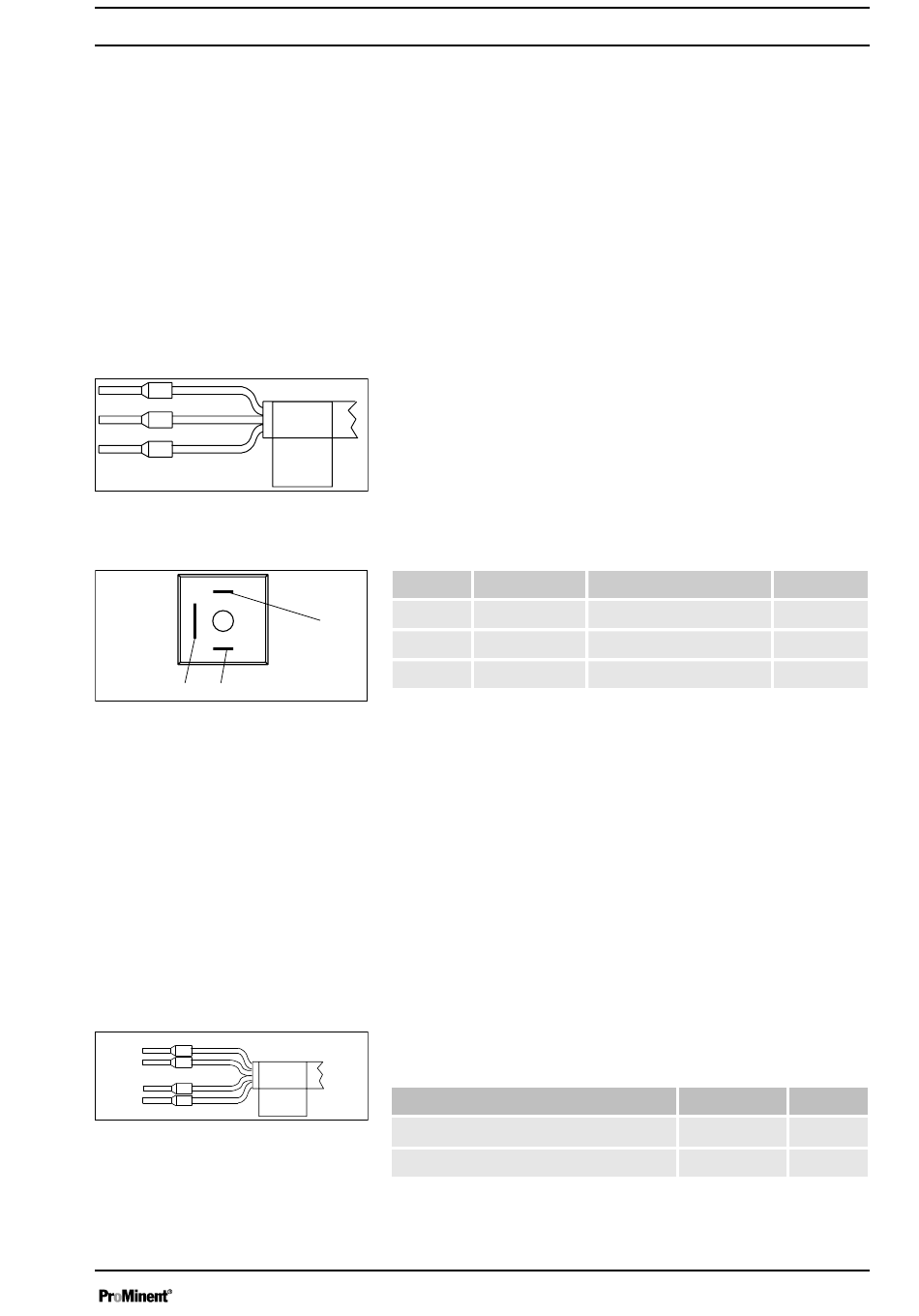

9.3.6.2
Uitgang "Storingsmeldrelais" (identcode 1)
P_SI_0043
Afb. 24: Toewijzing bij kabel
Identcode 1
4
1
Afb. 25: Toewijzing bij de pomp
9.3.6.3
Uitgang andere relais (Identcode 4)
P_SI_0044
Afb. 26: Toewijzing bij kabel
Een storingsmeldrelais is optioneel bestelbaar - zie bestelinfor‐
matie in de bijlage. Dit wordt voor het geven van een signaal bij
een storing in de pomp en bij de waarschuwingsmeldingen "Vloei‐
stofpeil laag 1e niveau" en "Vloeistofpeil laag 2e niveau" gebruikt.
Het storingsmeldrelais kan naderhand worden ingebouwd en werkt
na het plaatsen van de relaiskaart - zie de aanvullende handleiding
"Relaisuitbreiding".
Het gedrag is vanuit de fabriek geprogrammeerd. Is een andere
schakelfunctie gewenst, kan de pomp in het menu
omgeprogrammeerd.
Het relais kan naderhand worden ingebouwd en werkt na het
plaatsen van de relaiskaart.
Naar pin VDE-kabel
1
Wit
2
2
Groen
4
Bruin
P_G_0072_SW
Een storingsmeld- en een taktgeefrelais kunnen optioneel worden
besteld - zie bestelgegevens in de bijlage. De taktgeefuitgang is
galvanisch gescheiden door een opto-coupler met halfgeleider‐
schakelaar. De tweede schakelaar is een relais (eveneens galva‐
nisch gescheiden).
Het gedrag is vanuit de fabriek geprogrammeerd. Is een andere
schakelfunctie gewenst, kan de pomp in het menu
omgeprogrammeerd.
Het storingsmeld-/taktgeefrelais kan naderhand worden ingebouwd
en werkt na het plaatsen van de relaiskaart - zie de aanvullende
handleiding "Relaisuitbreiding".
Elektrische interface
Voor halfgeleiderschakelaar taktgeefrelais:
Informatie
Max. restspanning bij I
Taktgever pulsduur, ca.
Installeren, elektrisch
Contact
NO (normally open)
NC (normally closed)
C (common)
Waarde Eenheid
= 1 μA
off max
„Relais" worden
CSA-kabel
Wit
Rood
Zwart
„Relais" worden
0,4 V
100 ms
45
