5.
Leid de kabel door de kabeldoorvoer aan de achterkant
van het product en door de kabeldoorvoer aan de ach-
terkant van de elektronicabox.
Aanwijzing
Let er daarbij op dat de kabeldoorvoer zo
min mogelijk wordt opengesneden, om ont-
snapping van lucht tijdens de werking van
het product te voorkomen.
6.
Verwijder de rode brug op het aansluitcontact (2) van
het elektriciteitsbedrijf (EVU-contact).
7.
Sluit de kabel op het laagtariefcontact (2) op de print-
plaat aan.
◁
Contact geopend: ontlasting
◁
Contact gesloten: geen ontlasting
8.
Als het product via het laagtariefcontact aangestuurd
wordt, informeer de gebruiker dan om ervoor te zorgen
dat eventuele programmeringen van de bedrijfstijden
niet in conflict staan met de hoog- en laagtarieftijden.
5.3.3
Ventilatortoerental instellen
Gevaar!
Levensgevaar door elektrische schok!
De condensatoren zijn ook uren nadat de
stroomtoevoer is losgekoppeld nog geladen.
▶
Wacht net zolang tot de condensatoren
ontladen zijn.
1.
Als het product op een leidingsysteem wordt aangeslo-
ten dat een bepaalde totaallengte overschrijdt (5 m bij
buigzame buizen, 10 m bij gladde buizen), zet het venti-
latortoerental dan op stand 2.
2.
Demonteer de veiligheidsafdekking. (→ Pagina 12)
3.
Verwijder de afdekkap van de printplaat.

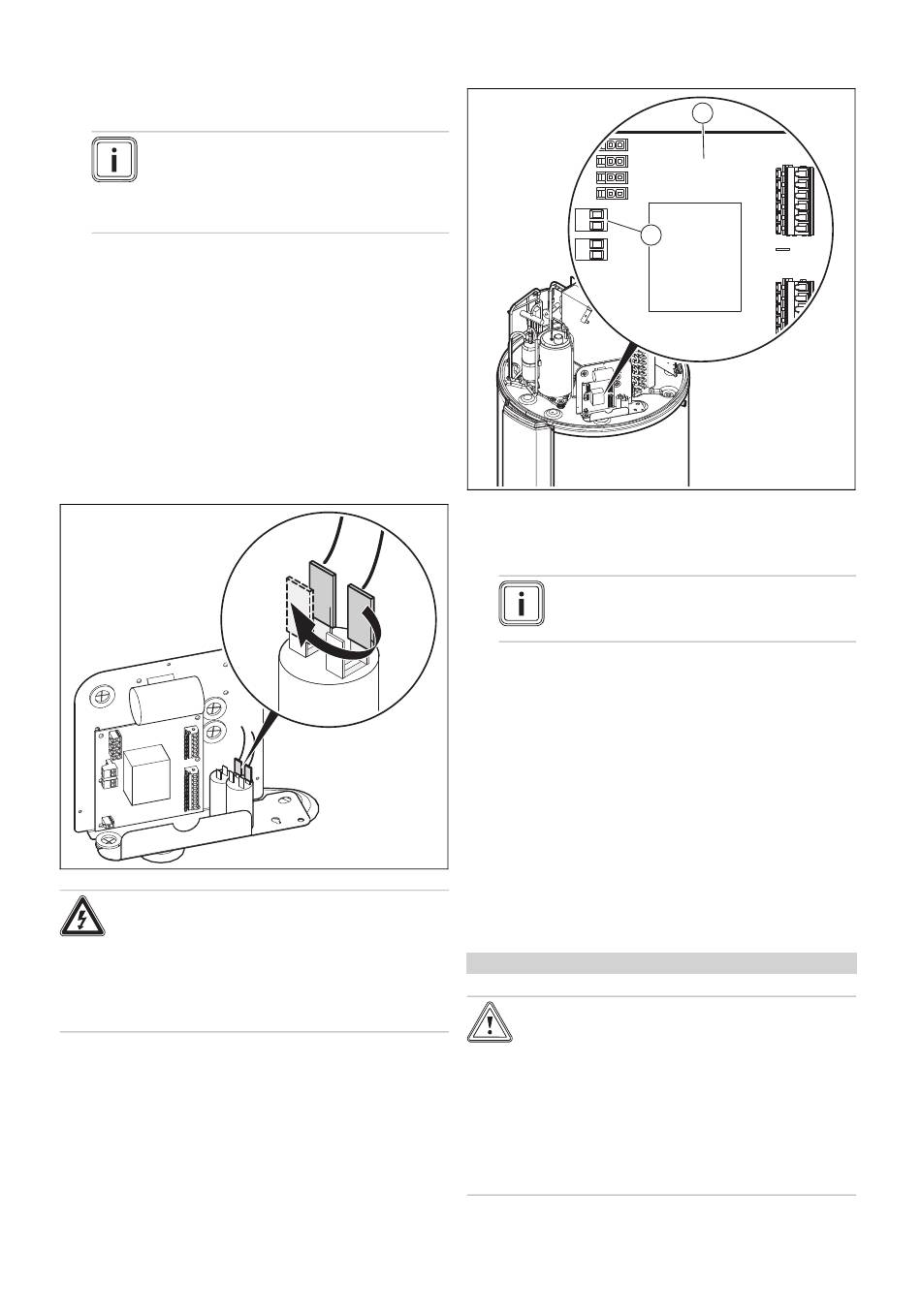

Sluit op de 4 μF-condensator beide stekkers op het-
4.
zelfde "U"-vormig aansluitcontact aan.
◁
De condensator wordt daardoor overbrugd
0020213088_02 aroSTOR Installatie- en onderhoudshandleiding
5.3.4
Ventilator extern aansturen
1.
Als u een kamer permanent wilt ventileren, ook als het
product is uitgeschakeld, kunt u het stuurcontact van
een externe ventilatorregeling (hygrostaat) aansluiten.
Aanwijzing
Alleen een potentiaalvrij extern stuurcontact
is toegestaan.
2.
Demonteer de veiligheidsafdekking. (→ Pagina 12)
3.
Verwijder de zwarte veiligheidsafdekking van de print-
plaat.
4.
Leid de kabel door de kabeldoorvoer aan de achterkant
van het product en door de kabeldoorvoer aan de ach-
terkant van de elektronicabox.
5.
Sluit de kabel van de hygrostaat op de aansluitstek-
ker(2) op de printplaat aan.
◁
Contact geopend: ventilator loopt niet
◁
Contact gesloten: ventilator loopt
6.
Stel in het menu de modus "Ventilator met externe re-
geling" op VENT.MODUS 3 in.
5.3.5
CV-toestel op het product aansluiten
Geldigheid: VWL BM 290/4
Opgelet!
Risico op materiële schade door ondes-
kundige installatie!
Netspanning aan verkeerde stekkerklemmen
kan de elektronica kapot maken.
▶
Sluit op de klemmen waarop het
CV-toestel wordt aangesloten geen
netspanning aan.
▶
Meet de spanning voor het aansluiten.
Installatie 5
1
Ph
N
2
N
3
Ph
4
Ph
5
N
6
2
7
8
9
10
11
Ph
12
N
13
14
17
