Productbeschrijving
3.1

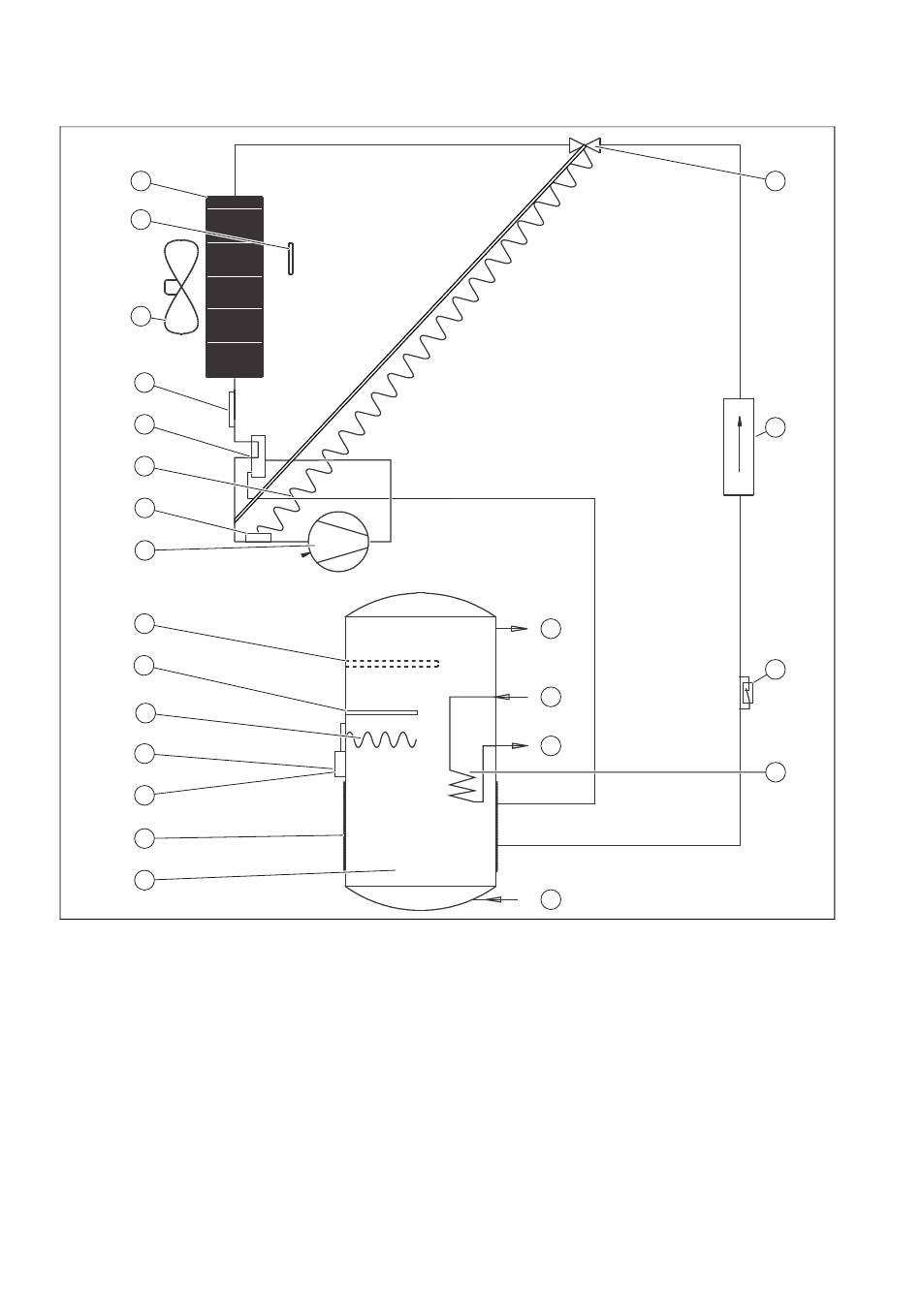

Systeemschema VWL B 290/4 en VWL BM 290/4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
Verdamper
2
Temperatuursensor luchtinlaat
3
Ventilator
4
Ontdooiingssensor
5
Vierwegklep
6
Capillair van de thermostatische expansieklep
7
Sensorkop thermostatische expansieklep
8
Compressor
9
Beschermingsanode
10
Temperatuursensor warmwaterboiler
11
Verwarmingselement
12
Veiligheidstemperatuurbegrenzer verwarmingsele-
ment
0020213088_02 aroSTOR Installatie- en onderhoudshandleiding
Productbeschrijving 3
A
B
C
D
13
Temperatuurbegrenzer verwarmingselement
14
Externe condensor
15
Boiler
16
Warmtewisselaar CV-circuit
17
Temperatuurbeveiliging
18
Ontwateringsfilter
19
Thermostatische expansieklep
A
Warmwateraanvoer
B
CV-aanvoer
C
CV-retour
D
Koudwateraansluiting
19
18
17
16
