Montage

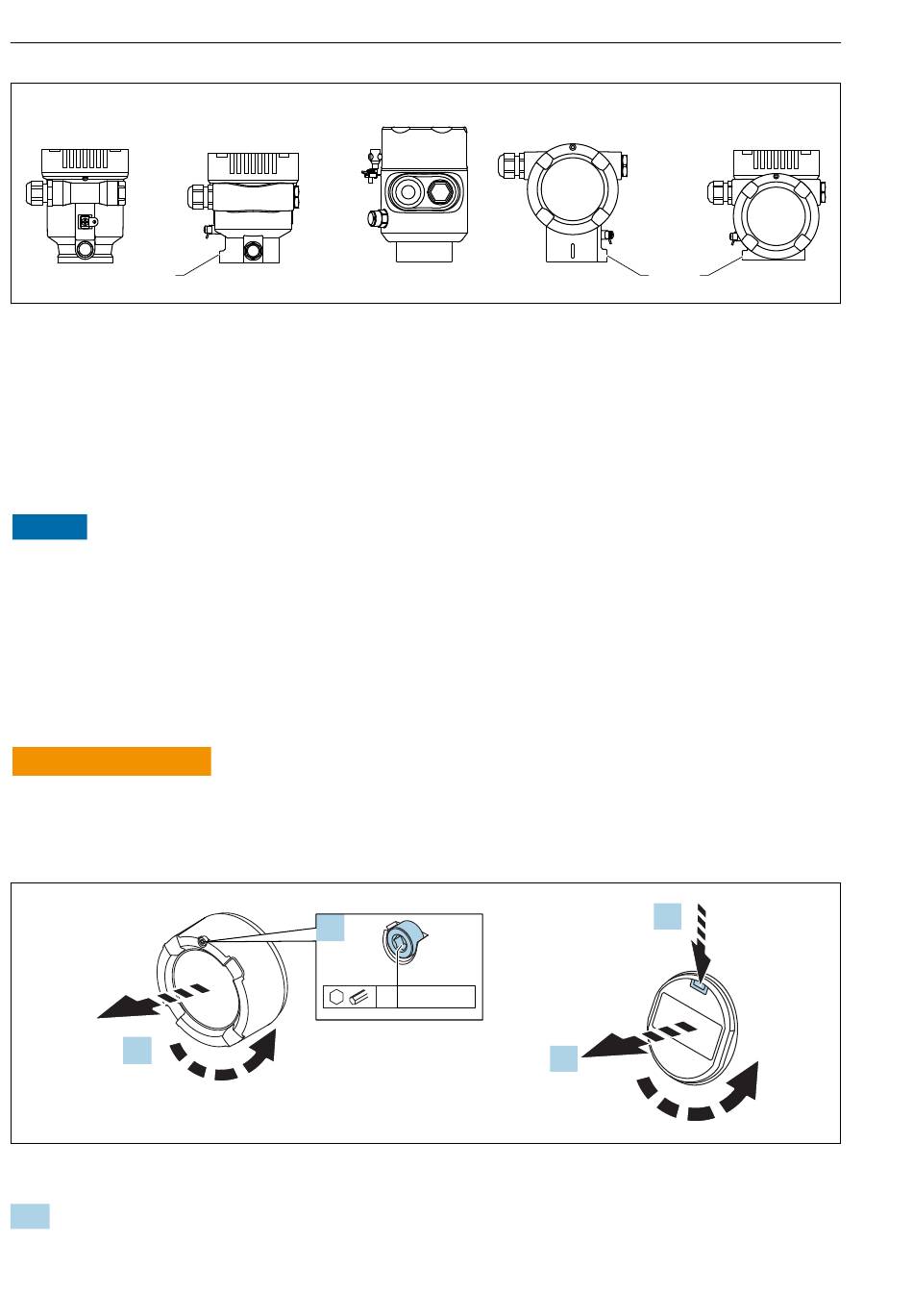

A
1
A
Kunststof eenkamerbehuizing (geen borgschroef)
B
Aluminium eenkamerbehuizing
C
Eenkamerbehuizing, 316L, hygiëne (geen borgschroef)
D
Tweekamerbehuizing
E
Tweekamerbehuizing, L-vorm
1
Borgschroef
LET OP
De behuizing kan niet volledig worden losgeschroefd.
‣
Maak de externe borgschroef maximaal 1,5 slag los. Wanneer de schroef te ver of
helemaal wordt losgedraaid (voorbij het schroefankerpunt), kunnen kleine onderdelen
(contraring) losraken en eruit vallen.
‣
Zet de borgschroef (inbus 4 mm (0,16 in)) met maximaal 3,5 Nm (2,58 lbf ft) ±
0,3 Nm (0,22 lbf ft) vast.
10.3.4
Verdraaien van de displaymodule
WAARSCHUWING
L
Voedingsspanning ingeschakeld!
Risico van elektrische schokken en/of explosie!
‣
Schakel de voedingsspanning uit voordat het meetinstrument wordt geopend.
2.
1.
Indien aanwezig: maak de schroef van de dekselborging voor het
elektronicacompartiment los met de inbussleutel.
14
B
C
1.
4 0.7 Nm
Micropilot FMR66B PROFINET met Ethernet-APL
D
1
3.
4.
E
1
A0046660
A0038224
Endress+Hauser
