Montage
6.2
Montage van het instrument
6.2.1
Benodigd montagegereedschap
• Voor schroefdraad 3/4": steeksleutel 36 mm
• Voor schroefdraad 1-1/2": steeksleutel 55 mm
• Voor inkorten van staaf- of coaxsonde: zaag
• Voor inkorten kabelsondes:
– Inbussleutel AF 3 mm (voor 4 mm kabels) of AF 4 mm (voor 6 mm kabels)
– Zaag of betonschaar
• Voor flenzen en andere procesaansluitingen: geschikt montagegereedschap
• Verdraaien van de behuizing: steeksleutel 8 mm
6.2.2
Inkorten van de sonde
Inkorten van staafsondes
Staafsondes moeten worden ingekort wanneer de afstand tot de tankbodem of uitlaatconus
minder is dan 10 mm (0,4 in). De staven van een staafsonde worden ingekort door afzagen
aan het uiteinde.
Staafsondes van de FMP52 kunnen niet worden ingekort omdat deze bekleed zijn.

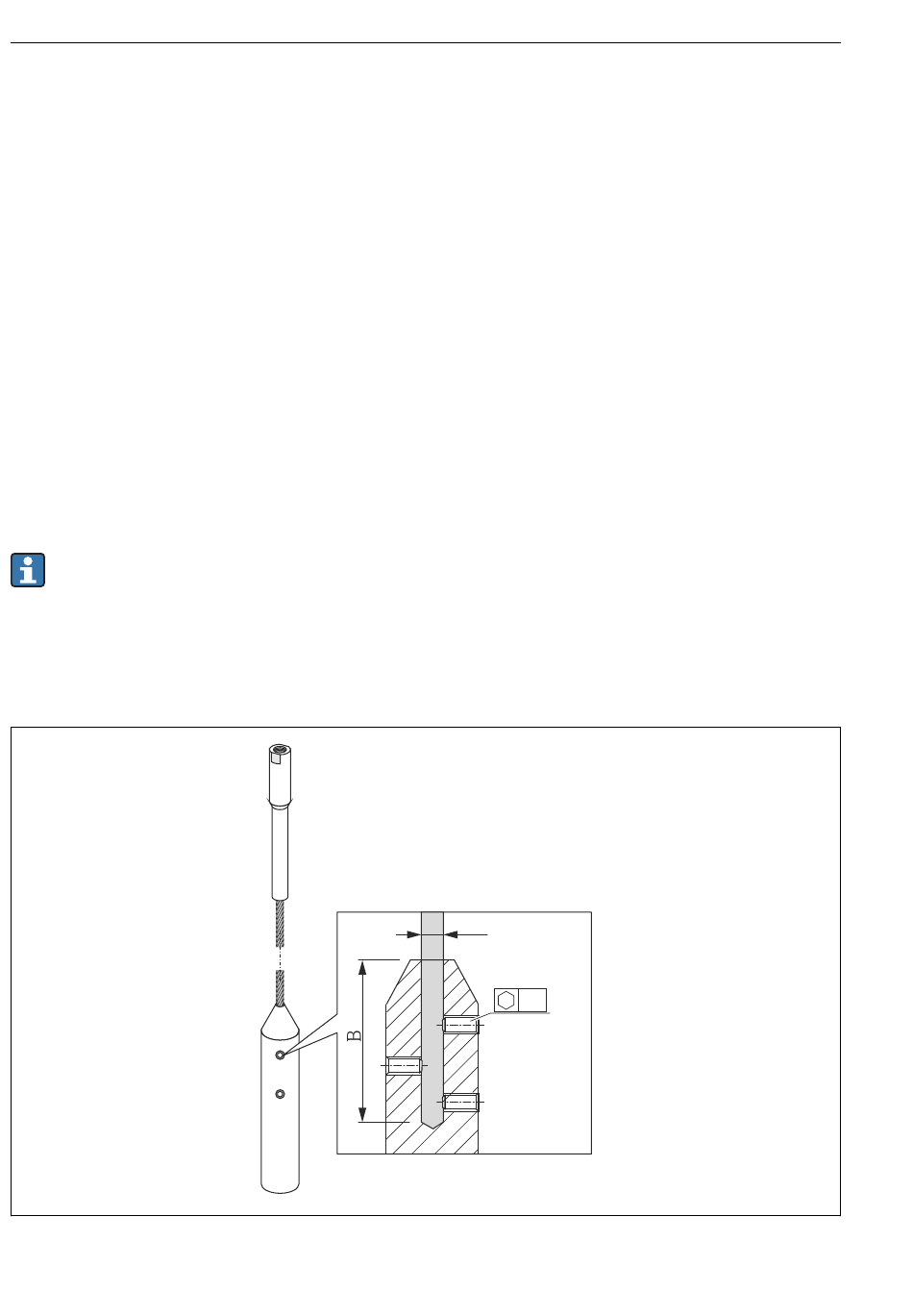

Inkorten van kabelsondes
Kabelsondes moeten worden ingekort wanneer de afstand tot de tankbodem of uitlaatconus
minder is dan 150 mm (6 in).
20
Levelflex FMP56, FMP57 HART
A
C
A0021693
