Montage
LET OP
Hoge temperaturen verminderen de levensduur van het display.
‣
Waarborg dat het instrument altijd voldoende wordt gekoeld, om warmte-ontwikkeling te
voorkomen.
‣
Gebruik het instrument niet gedurende langere tijd in het bovenste temperatuurbereik.
Bij temperaturen onder –30 °C (–22 °F) kan de leesbaarheid van het display niet langer
worden gegarandeerd.
Het aanwijsinstrument is ontworpen voor gebruik in het veld.
De inbouwrichting wordt bepaald door de leesbaarheid van het display. De kabelwartel
bevindt zich aan de onderkant van het instrument.
Bedrijfstemperatuurbereik:
–40 ... 50 °C (–40 ... 122 °F)
4.2
Afmetingen
199 (7.83)
1

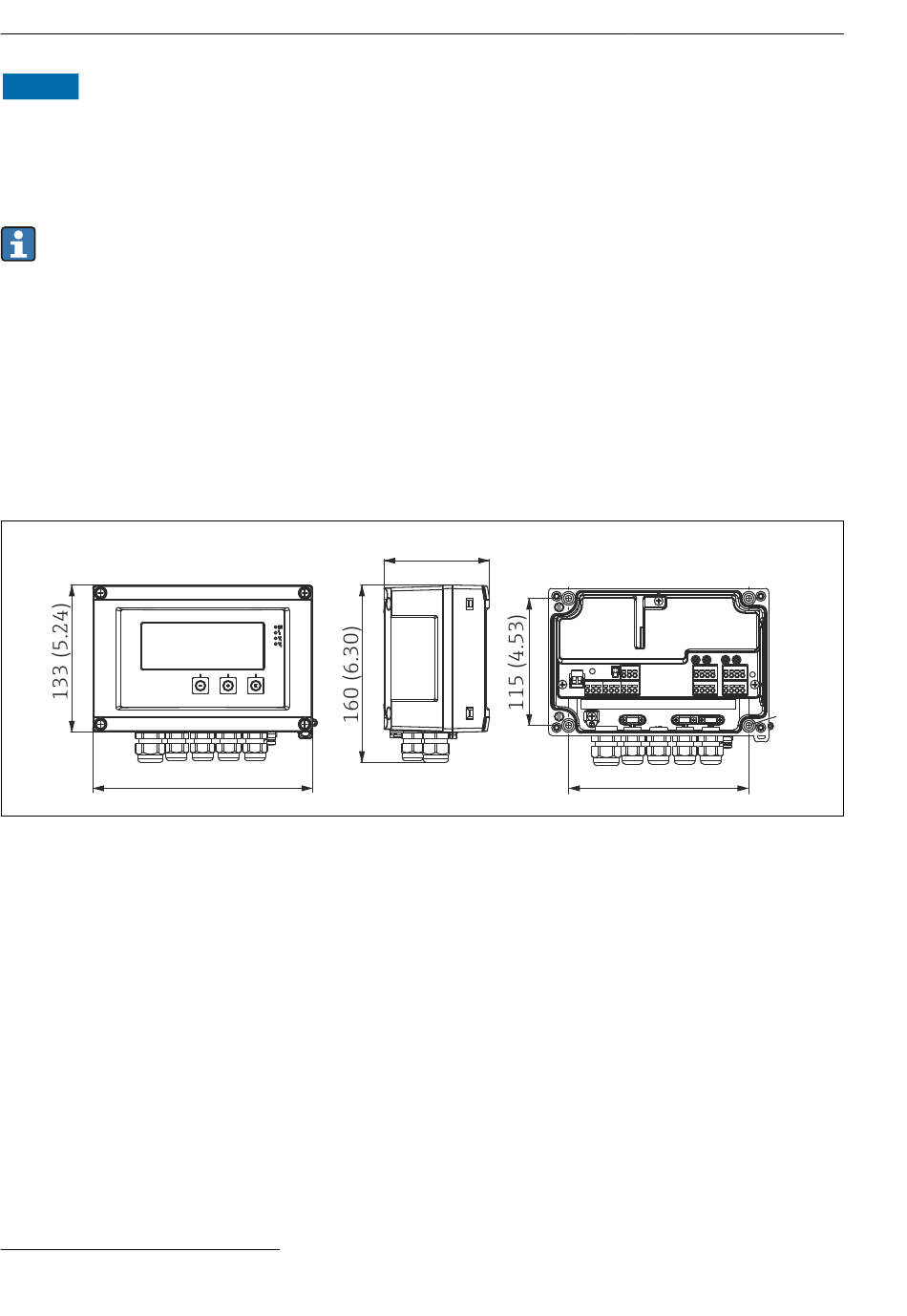

Afmetingen van het veldaanwijsinstrument in mm (in)
A
Boorgat voor directe wandmontage of optionele montageplaat met 4 schroeven ⌀5 mm (0,2 in)
4.3
Montageprocedure
Het veldaanwijsinstrument kan direct op de wand worden bevestigd met 4 schroeven
∅5 mm (0,2 in) of op een pijp of wand worden gemonteerd met de optionele montageset.
1)
Alleen paneelmontage conform UL-goedkeuring.
8
1)
96 (3.78)
A
163 (6.42)
Endress+Hauser
RIA46
A0010574
