Kabelsecties en afsluitingen
- a
- a
Datacommunicatie
- b
- c
Installatiegids RC8AC610 © Danfoss 01-2010

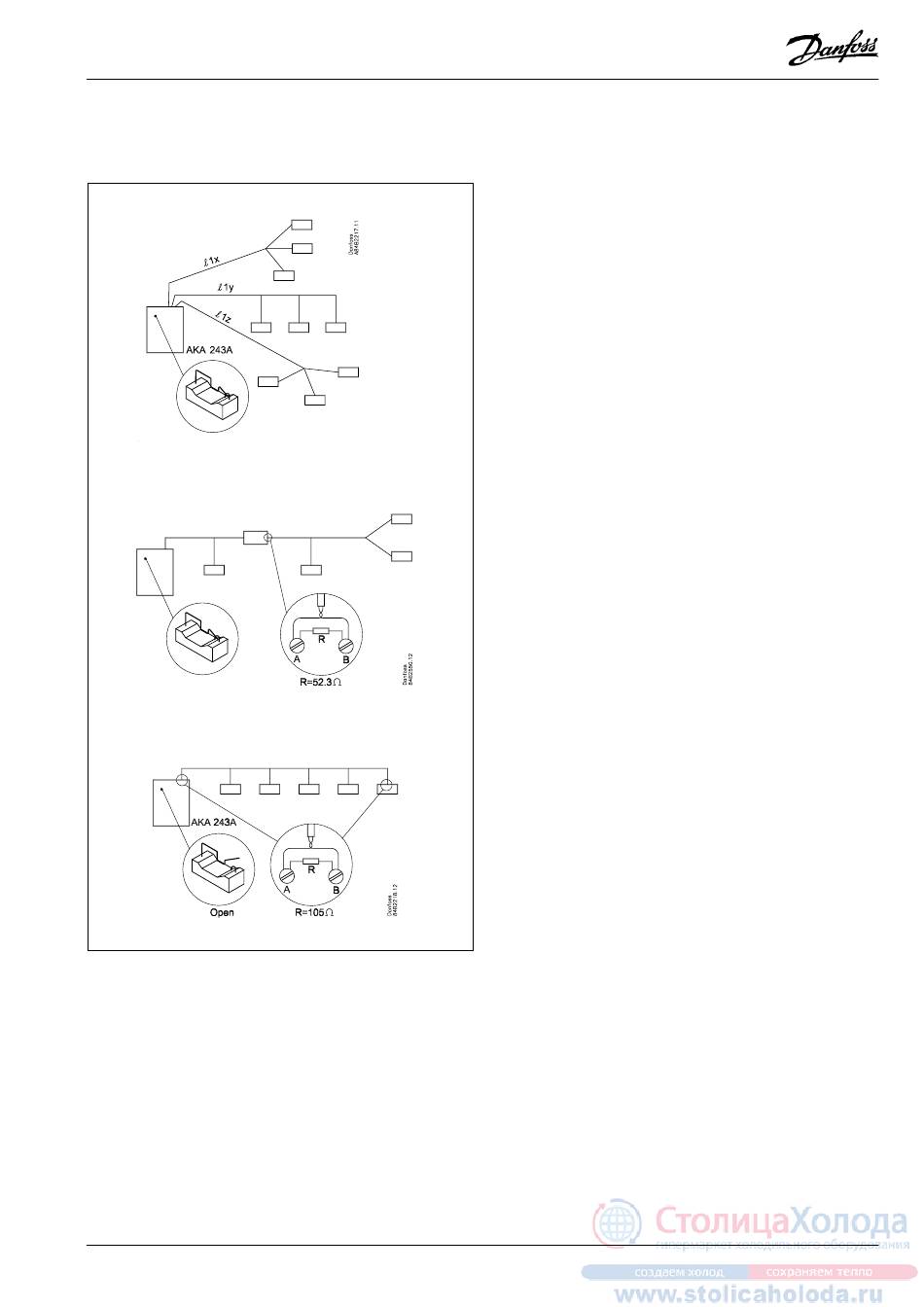

Als alle communicatiekabels op de verschillende regelaars zijn
aangesloten, moet de kabel worden afgesloten. Korte secties
worden aan 1 kant afgesloten. Lange secties, als in de onderste
tekening, worden aan beide kanten afgesloten.
Een sectie kan worden afgesloten door middel van een externe
weerstand of een contact (zie relevante regelaar).
- a
In dit geval wordt het netwerk maar aan 1 kant afgesloten door
middel van de draadschakelaar op de gateway. Dit kan alleen
als geen van de individuele secties langer is dan 250 meter. De
draadschakelaar op de AKA 243A geeft een weerstand van 52,3
Ohm.
- b
Als repeaters worden gebruikt, moeten de daarop volgende
secties ook worden afgesloten.
Dit wordt bewerkstelligd door een externe weerstand te plaat-
sen over de kabel (zie tekening). Let op de weerstandswaarde
van 52,3 Ohm.
Een weerstand tussen de 50 en 60 Ohm voldoet ook.
- c
Als een kabelsectie langer is dan 250 meter, moet deze sectie
aan twee kanten worden afgesloten. Andere aftakkingen hoe-
ven niet te worden afgesloten.
Let op de weerstandswaarde van 105 Ohm.
De draadschakelaar van de gateway mag in dit geval niet
worden gebruikt. Deze moet geopend blijven en een externe
weerstand moet worden geplaatst.
11
