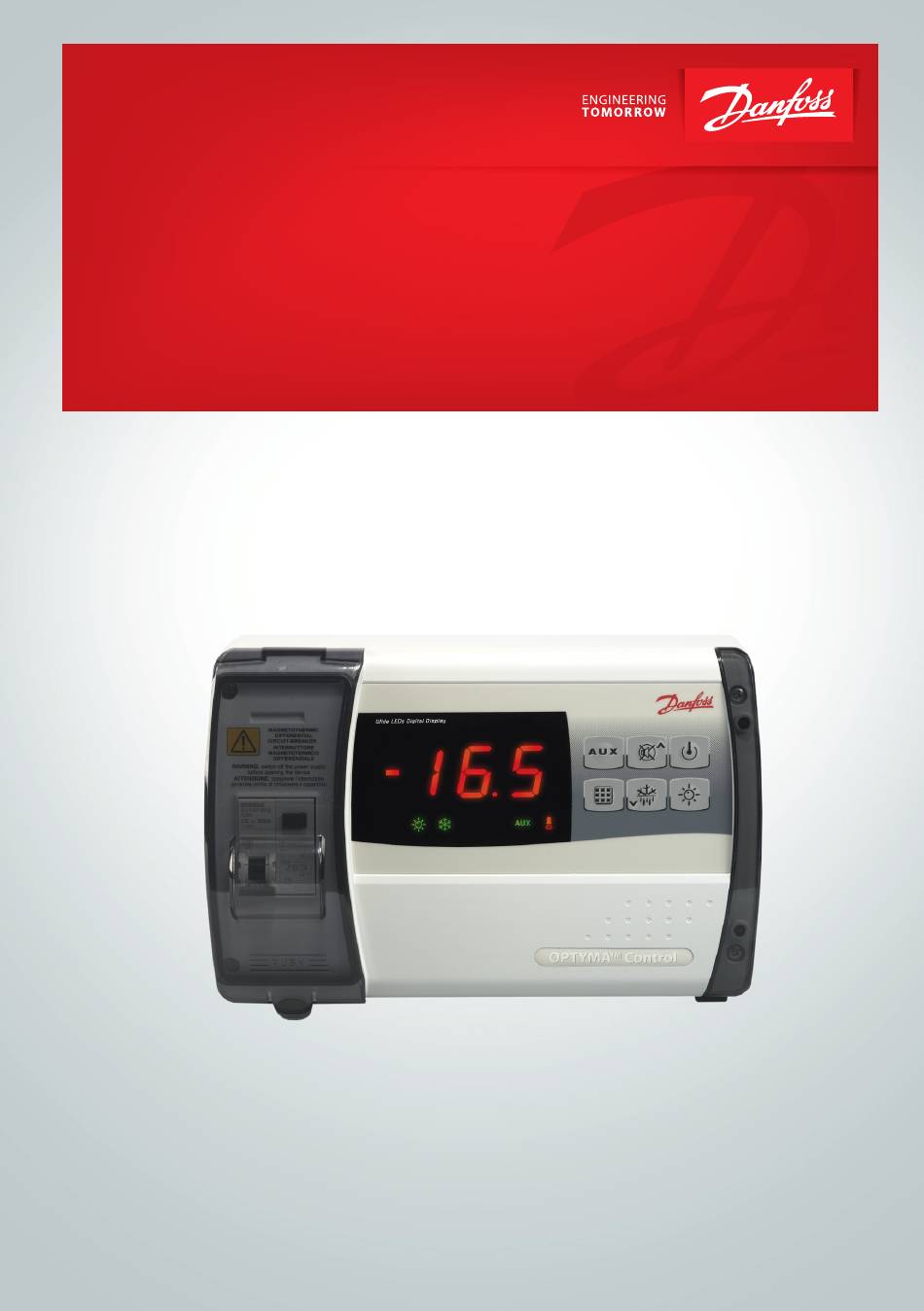

- Pagina 1 Handleiding OPTYMA Control 1-fasig AK-RC 101...
-
Pagina 2: Inhoudsopgave
Heet gas ontdooiing ..................................13 Pump-down functie ..................................13 Password functie ................................... 13 Alarm relais ......................................14 Probleem oplossen / Alarm lijst ..............................15 Aansluitschema ....................................16 Onderdelenlijst ....................................18 Inhoudsopgave ....................................19 RS8FD510 © Danfoss A/S 2015/07 OPTYMA Control 1-fasig - AK-RC 101... -
Pagina 3: Algemeen
- Stijlvolle ABS behuizing met transparante - Modbus-datacommunicatie die op een ADAP- kap, voor de bereikbaarheid van de automaat KOOL®-systeemunit kan worden aangesloten. veiligheid. De behuizing is IP65 beschermd, zodat Afmetingen Afmetingen in mm. OPTYMA Control 1-fasig - AK-RC 101 RS8FD510 © Danfoss A/S 2015/07... -
Pagina 4: Identi Catie
Voor de installatie en gebruik, wordt de “OPTYMA™ Control 1-fase” geleverd met: • 3 rubber sluitringen, die geplaatst dienen te worden tussen de bevestigingsschroeven en de achterplaat van de behuizing • 1 handleiding • 2 temperatuursensoren RS8FD510 © Danfoss A/S 2015/07 OPTYMA Control 1-fasig - AK-RC 101... -
Pagina 5: Installeren Van De Unit
Hef de kap op en schuif de hengsels zo ver mogelijk uit. Druk op de zijkanten van de hengsels, zodat deze los komen van de behuizing en u de kap volledig kan verwijderen. OPTYMA Control 1-fasig - AK-RC 101 RS8FD510 © Danfoss A/S 2015/07... - Pagina 6 Werk en onderhoud aan de OPTYMA Control mag alleen uitgevoerd worden als de unit is afgesloten van de voeding en elke andere vorm van inductieve/ voedingsvormen. Dit creëert ook veiligheid voor de monteur. RS8FD510 © Danfoss A/S 2015/07 OPTYMA Control 1-fasig - AK-RC 101...
-
Pagina 7: Functies
De relais kunnen niet worden gebruikt voor de directe aan- sluiting van capacitieve belastingen zoals leds en de aan/ uit-regeling van EC-motoren. Alle belastingen met een schakelende voeding moeten verbonden zijn met een geschikte contactor of dergelijke. OPTYMA Control 1-fasig - AK-RC 101 RS8FD510 © Danfoss A/S 2015/07... -
Pagina 8: Bedieningspaneel
(bij de versie met alarm relais is status relais ‘handmatig’ wanneer parameter AU = 1) OMHOOG/ DEMPEN WAARSCHUWINGS ZOEMER STANDBY (LED licht op als het systeem wordt stilgelegd) Koelceltemperatuur INSTELLING/ INSTELKNOP OMLAAG/ HANDMATIGE ONTDOOIING VERLICHTING RS8FD510 © Danfoss A/S 2015/07 OPTYMA Control 1-fasig - AK-RC 101... -
Pagina 9: Led Uitlezing
2. Houd de “SETKNOP” ingedrukt en druk op de (▲) of (▼) toets om het instelpunt te wijzigen. Laat de “SETKNOP” vervolgens los om terug te keren naar de huidige ruimtetemperatuur. De nieuwe instellingen wordt automatisch opgeslagen. OPTYMA Control 1-fasig - AK-RC 101 RS8FD510 © Danfoss A/S 2015/07... -
Pagina 10: Niveau 1 - Programmeren (Gebruikerniveau)
Als de ruimtetemperatuur boven de A2 waarde komt, knipperen het alarmLED en de ruimtetemperatuur en gaat de alarm buzzer. Ontdooisensor display toont alleen temperatuur lezen in de verdamper (toont niks als dE = 1) RS8FD510 © Danfoss A/S 2015/07 OPTYMA Control 1-fasig - AK-RC 101... -
Pagina 11: Niveau 2 - Programmeren (Installateurniveau)
0... 240 min. (0=geen functie) Ventilator uitschakel temperatuur -45…+45°C +45°C De ventilatoren schakelen uit, zodra de ingelezen temperatuur van de verdamper de ingestelde waarde bereikt Di erentieel voor de Fst 0…+10K OPTYMA Control 1-fasig - AK-RC 101 RS8FD510 © Danfoss A/S 2015/07... -
Pagina 12: Het Inschakelen Van De Optyma
Ontdooiing zal niet Bij gebruik van datacommunicatie kan de plaatsvinden als de eindedooitemperatuur (d2) ontdooicyclus worden gestart via de systeemunit. RS8FD510 © Danfoss A/S 2015/07 OPTYMA Control 1-fasig - AK-RC 101... -
Pagina 13: Heet Gas Ontdooiing
Gebruik de ‘set’ knop om te bevestigen. Als u het beveiligingsniveau’s). Wanneer de PA password bent vergeten, gebruik dan het algemene geprogrammeerd is, activeert deze beveiliging 2 nummer ‘100’ . OPTYMA Control 1-fasig - AK-RC 101 RS8FD510 © Danfoss A/S 2015/07... -
Pagina 14: Alarm Relais
ABS behuizing. 3. Verwijder de ‘jumper’ van JUMPER JP2. 4. Plaats de ‘jumper in JUMPER JP2 in positie : 3-2: om datacommunicatie te selecteren Modbus (2-1: is de alarmrelaispositie). RS8FD510 © Danfoss A/S 2015/07 OPTYMA Control 1-fasig - AK-RC 101... -
Pagina 15: Probleem Oplossen/ Alarm Lijst
• De compressor start/stop module werk niet beeldscherm in overeenstemming tot de alarminstellingen knippert. (zie de variabelen A1 en A2, gebruiker parameter niveau OPTYMA Control 1-fasig - AK-RC 101 RS8FD510 © Danfoss A/S 2015/07... -
Pagina 16: Aansluitschema
Aansluitschema Common Modbus Defrost probe Eindedooisensor Ruimtesensor Ambient probe Common probe Gemeenschappelijke klem sensors Gemaanschappelijke ingangsklem Common dig. input Door Limit Switch Deurschakelaar Compressor beve3iliging Comp. Protection RS8FD510 © Danfoss A/S 2015/07 OPTYMA Control 1-fasig - AK-RC 101... - Pagina 17 3-4 Optyma SlimPack klem 4-5 OptymaPlus Evo.2 H1 - H3 klem 5-6 OptymaPlus Evo.2 H4 klem 6-7 OptymaPlus Evo.2 230V-3Phase klem 24-25 OptymaPlus New Generation (DI1 van OptymaPlus Controller) OPTYMA Control 1-fasig - AK-RC 101 RS8FD510 © Danfoss A/S 2015/07...
-
Pagina 18: Onderdelenlijst
Behuizing achterpaneel in ABS Behuizing frontpaneel in ABS Frontplaat in transparante polycabonaat Frontpaneel openingsscharnier Frontpaneel sluitschroeven Bord montage schroeven Automaat veiligheid / onderbreekt CPU printplaat Polycarbonaat schroefplaat Aansluitblok voor aarding. RS8FD510 © Danfoss A/S 2015/07 OPTYMA Control 1-fasig - AK-RC 101... -
Pagina 19: Inhoudsopgave
Bestelnummers Type Code nr. OPTYMA Control 1 fase (2pk) incl. twee sensoren 080Z3200 Sensor, als wisselstuk (EKS221) 084N3210 OPTYMA Control 1-fasig - AK-RC 101 RS8FD510 © Danfoss A/S 2015/07... - Pagina 20 Notas RS8FD510 © Danfoss A/S 2015/07 OPTYMA Control 1-fasig - AK-RC 101...
