Gebruik controleren
Gebruiksdoel
BVHM en MB 7
De regelklep BVHM met de magneetspoel MB 7
wordt voor cyclische werking op industriële branders
voor lucht en rookgas tot 450°C ingezet.
De functie is uitsluitend binnen de aangegeven gren-
zen gewaarborgd, zie pagina 5 (Technische gege-
vens). Elk ander gebruik geldt als oneigenlijk gebruik.
Typeaanduiding
BVHM
Code
BVHM
Regelklep voor lucht en rookgas
40 – 50
Z
Inbouw tussen twee EN-flenzen
W
Inbouw tussen twee ANSI-flenzen
0
p
u
A
MB 7
Code
MB
7
Aandrijvinggrootte 7 voor DN 40 – 100
Langzaam openend, langzaam sluitend
R
L
Langzaam openend, snel sluitend
N
Snel openend, snel sluitend
W
Q
K
Elektrische aansluiting d.m.v. kabelwartel
6
Met genormeerd contrastekker 3-polig,

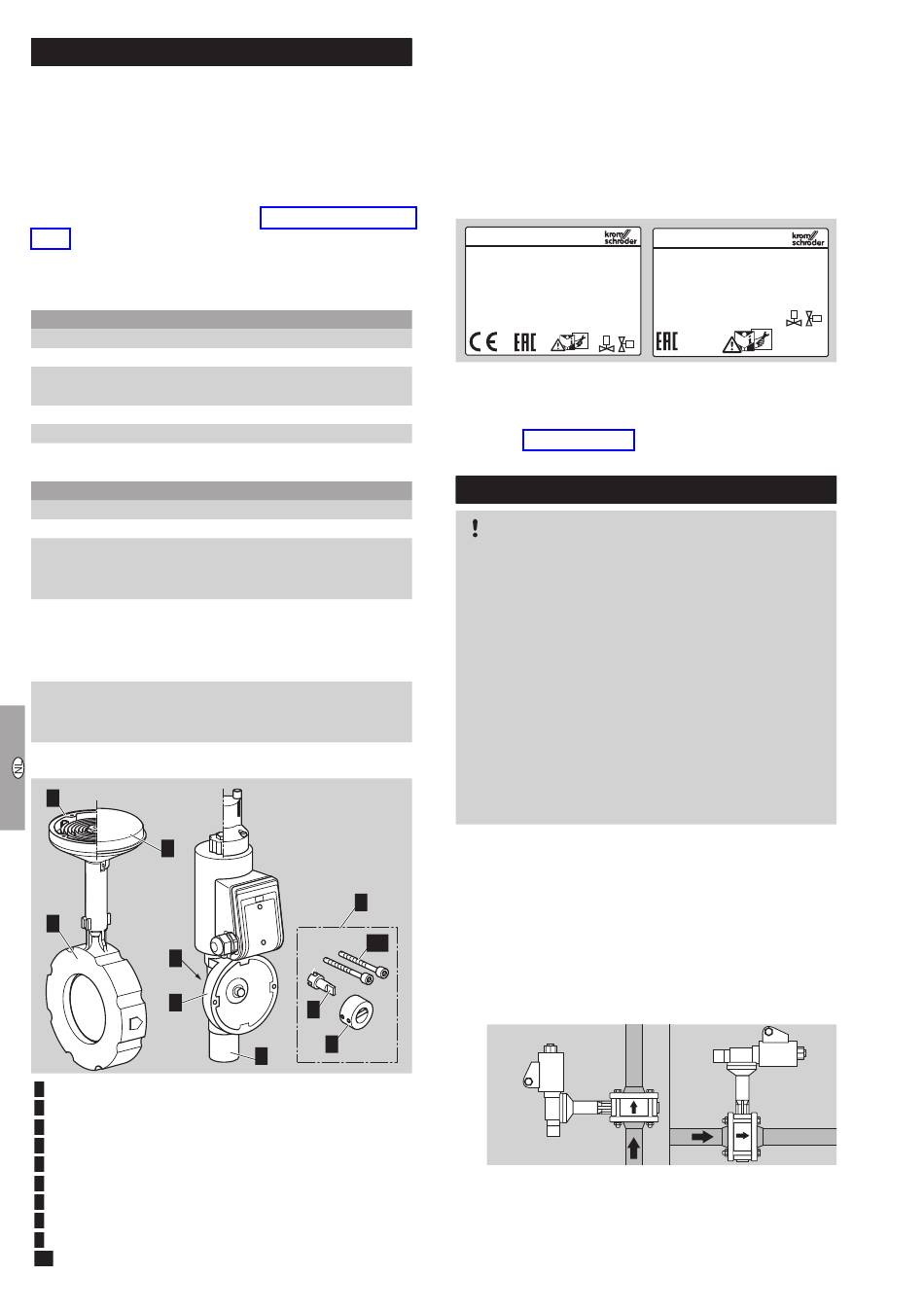

Benamingen onderdelen
BVHM
3
2
1
5
4
BVHM
Afdekking
Afdichting
4
MB 7
5
Klepschijf-positie indicatie
6
Hoeveelheidsinstelling
7
Montageset
8
Koppelingsring
9
Meenemer
0
2 x bevestigingsschroeven
Beschrijving
Nominale diameter
max. 150 mbar (2,18 psig)
Met aanslaglijst
Beschrijving
Magneetspoel
Netspanning:
230 V~, 50/60 Hz
120 V~, 50/60 Hz
24 V=
IP 65
MB 7
7
10
9
8
6
Typeplaatje
MB 7
Netspanning, elektrisch vermogen, inlaatdruk, om-
gevingstemperatuur, beschermingswijze en inbouw-
positie, zie typeplaatje.
BVHM
Inlaatdruk, omgevingstemperatuur, medium en in-
bouwpositie, zie typeplaatje.
D-49018 Osnabrück, Germany
www.kromschroeder.com
MB 7
T
amb
T
med
IP 65
▷ De regelklep BVHM en de magneetspoel MB 7
worden niet gemonteerd geleverd. Voor de
assemblage is een montageset nodig, zie pa-
gina 5 (Toebehoren).
Inbouwen
OPGELET
Om ervoor te zorgen dat er geen schade ontstaat
het volgende in acht nemen:
–
Drukstoten en temperatuurschokken voorko-
men.
–
Laten vallen van het apparaat kan tot perma-
nente beschadiging van het apparaat leiden. In
dat geval het complete apparaat en de bijbe-
horende modules voor gebruik vervangen.
–
Afdichtingsmateriaal en vuil, bv. spanen, mogen
niet in het apparaat terechtkomen. Wij adviseren
u, voor elke installatie een filter in te bouwen.
–
Het apparaat niet in de buitenlucht opslaan of
inbouwen.
▷ De regelklep wordt als tussenbouw tussen twee
flenzen ingebouwd.
▷ Het apparaat spanningsvrij in de leiding mon-
teren.
▷ Er wordt een in- en uitlooptraject van 2 x DN
aanbevolen.
▷ Inbouwpositie: zwarte magneetspoel verticaal
staand tot horizontaal liggend, niet onderste-
boven.
▷ Bij een loodrechte inbouwpositie met door-
stroomrichting van onder naar boven worden
condensvorming en vervuilingen op de aanslag-
lijst van de regelklep vermeden.
NL-2
Elster GmbH
Osnabrück, Germany
BVHM
T
amb
T
med
pu
