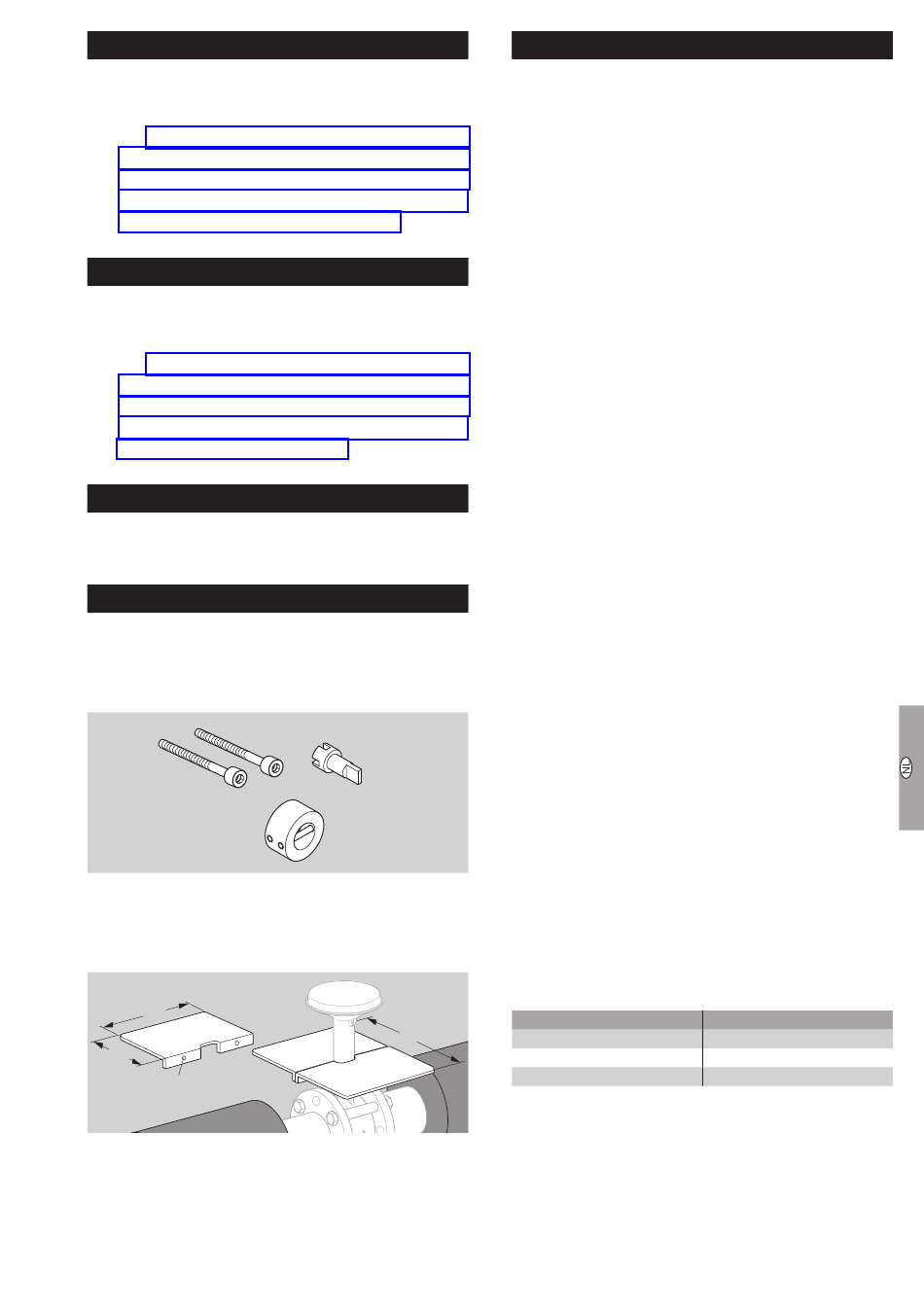

Magneetspoel vervangen
▷ Zie bijgevoegde bedieningshandleiding voor het
vervangen van de magnetspoel.
Of
▷ Zie www.docuthek.com, Thermal Solutions →
Products → 03 Valves and butterfly valves →
Solenoid-operated butterfly valves for air MB 7/
BVHM → Operating instructions VAS 6 – 9, VCS
6 – 9, MB 7 magneetspoel vervangen.
Printplaat vervangen
▷ Zie bijgevoegde bedieningshandleiding voor het
vervangen van de printplaat.
Of
▷ Zie www.docuthek.com, Thermal Solutions →
Products → 03 Valves and butterfly valves →
Solenoid-operated butterfly valves for air MB 7/
BVHM → Operating instructions VAx, VCx, MB
7, VG, VR Printplaat vervangen.
Onderhoud
De regelklep is slijt- en onderhoudsarm. Aanbevolen
wordt een functietest 1 x per jaar.
Toebehoren
Montageset
Voor het aanbouwen van de MB 7 aan de regel-
klep BVHM.
De montageset wordt apart geleverd.
Bestelnummer: 74922222
Warmtegeleidingsplaat
Bij een temperatuur van het medium > 250°C warm-
tegeleidingsplaten inzetten.
220
110
5,5
Bestelnummer: 74921670
Technische gegevens
Omgevingsomstandigheden
IJsvorming, condensatie en condensatiewater in
en aan het apparaat is niet toegestaan.
Direct zonlicht of straling van gloeiende oppervlak-
ken op het apparaat voorkomen. Max. medium-
en omgevingstemperatuur in acht nemen!
Corrosieve invloeden, bijv. een zilte omgevings-
lucht of SO
Het apparaat mag alleen in gesloten ruimtes/ge-
bouwen opgeslagen/ingebouwd worden.
Het apparaat is geschikt voor een maximale plaat-
singshoogte van 2000 m boven zeeniveau.
Omgevingstemperatuur:
BVHM: -20 tot +60°C (-4 tot +140°F).
MB 7: -20 tot +60°C (-4 tot +140°F).
Continubedrijf bij hoge omgevingstemperaturen
versnelt de veroudering van het elastomeermateri-
aal en vermindert de levensduur (neem contact op
met de fabrikant).
MB 7: beschermingswijze: IP 65.
Het apparaat is niet geschikt voor reiniging met
een hogedrukreiniger en/of reinigingsmiddelen.
Mechanische gegevens
BVHM
Gassoort: lucht en rookgas.
Het gas moet onder alle temperatuurcondities
schoon en droog zijn en mag niet condenseren.
Temperatuur van het medium: -20 tot +450°C
(-4 tot +840°F).
Nominale diameter: DN 40 – 100.
Behuizingsmateriaal: GGG,
klepschijf: RVS,
drijfas: RVS.
Inlaatdruk p
Verschildruk tussen inlaatdruk p
max. 150 mbar (2,18 psig).
Elektrische gegevens
MB 7
Netspanning:
230 V~, +10/-15%, 50/60 Hz,
120 V~, +10/-15%, 50/60 Hz,
24 V=, +20/-20%.
Het elektrisch vermogen is bij het inschakelen en
in continu bedrijf gelijk.
Spanning
(220)
230 V~
120 V~
24 V=
Opgenomen stroom:
Stroom I = eigen verbruik [VA] / spanning [V]
Aantal schakelcycli:
De magneetspoelen zijn volgens Elster-interne
design- en constructievoorschriften voor de hier-
onder beschreven typische schakelcycli bestemd.
NL-5
, vermijden.
2
: max. 150 mbar (2,18 psig).
u
en uitlaatdruk p
u
Vermogen
:
d
100 W
108 W
85 W
