Configuratie MAT TS-module
Aan de bovenkant van de printplaat, naast de lintkabelaansluiting, zijn voor iedere ingang twee
soldeerbruggen aanwezig voor 3- of 5-draadse werking van de sensoren:
Soldeerbrug OPEN
Soldeerbrug GESLOTEN
VOORZICHTIG!
De soldeerbruggen voor 3-draadse werking moeten alleen worden gesloten wanneer passieve
detectors worden aangesloten. Voor 5-draadse werking met actieve transmitters moeten de
soldeerbruggen open zijn!
Gelijk aan X1/1-X1/2
BR1, BR2
Toewijzing:
BR3, BR4
BR5, BR6
BR7, BR8
BR9, BR10
BR11, BR12
BR13, BR14
BR15, BR16

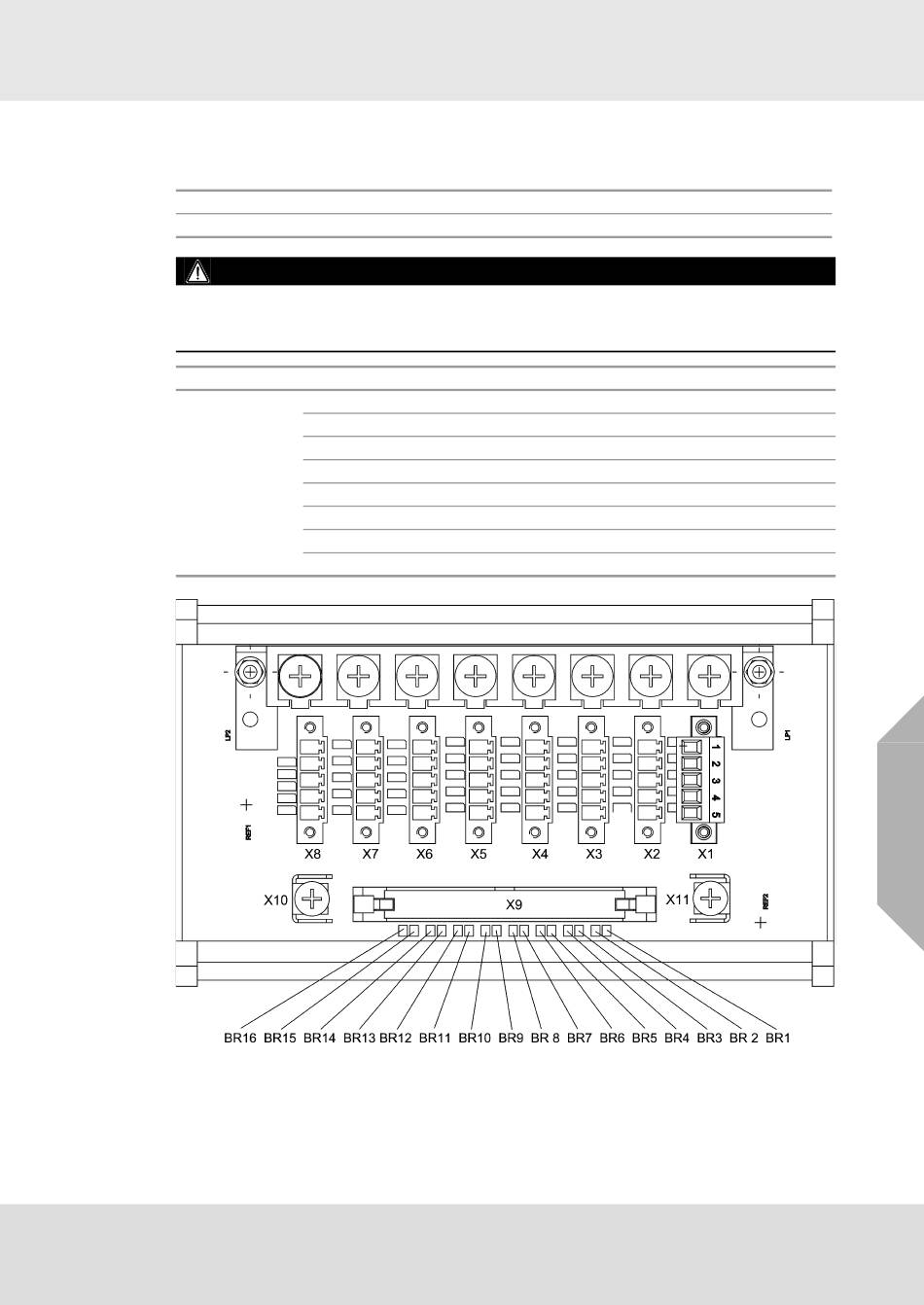

Fig. 79
Configuratie MAT TS-module
= 5-draadse werking
= 3-draadse werking
Gelijk aan X1/4-X1/5
Ingang 1
Ingang 2
Ingang 3
Ingang 4
Ingang 5
Ingang 6
Ingang 7
Ingang 8
