Individuele sensoraansluitingen worden beschreven in de volgende hoofdstukken.
Passieve detectors en transmitters worden bewaakt door SUPREMATouch op open circuit of kort-
sluiting en deze storingen worden gerapporteerd zoals wordt weergegeven.
Bij actieve transmitters wordt het ingangstroomsignaal bewaakt, zodat iedere storing wordt gede-
tecteerd en gerapporteerd door het SUPREMATouch-systeem.
Zie voor verdere informatie over de sensoren de bedienings- en onderhoudsinstructies
van de afzonderlijke sensortypes.
LET OP
Voor passieve detectors wordt aan de voorschriften volgens EN 60079-29-1a voldaan als bij 3-
draads bedrijfsmodus de uitgangsweerstand niet meer is dan 1,7 ohm per leiding of 3,4 ohm per
lus.
Als de lusweerstand hoger is dan 3,4 ohm wordt de 5-draadse bedrijfsmodus aanbevolen.

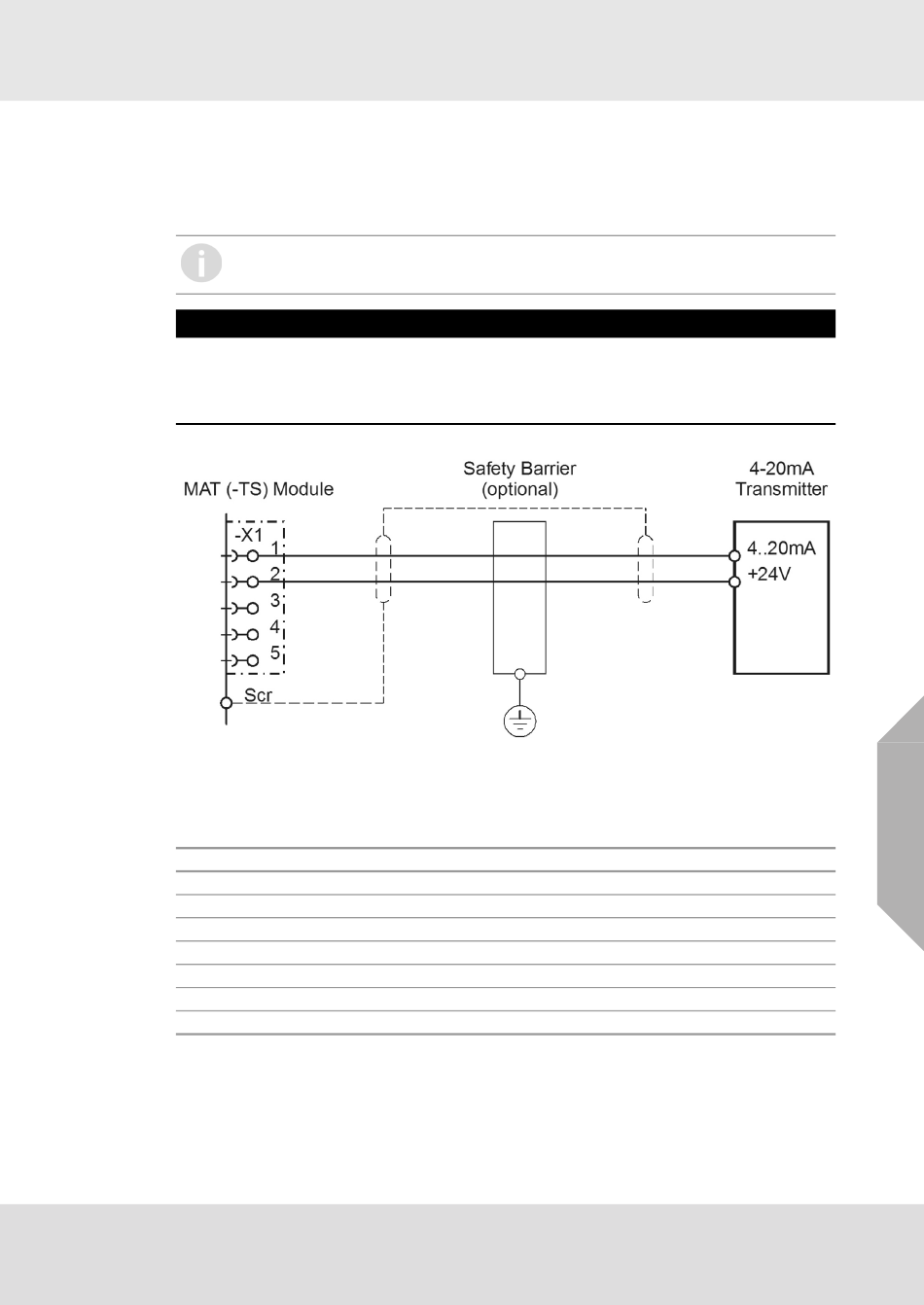

16.1 4-20 mA (2-draads)
Fig. 143
De kabelafscherming wordt alleen op de SUPREMA aangesloten.
Aansluitingsmodule
Sensorsimulatiemodule
Aansluitgegevens
Voedingsstroom
Maximaal stroomverbruik
Type kabel
Maximale belasting
Maximum kabellengte
Kabeldiameter
Toegestane diameter per draad
Gebruiksvoorwaarden
Zie gebruiksaanwijzing van de transmitter voor meer details.
Storingsindicatie open circuit of kortsluiting:
X=
MAI30 (actief; 2-draads; 4–20 mA; current sink)
4–20 mA (bestelnr.: 10030262)
max. 400 mA
40 mA
2-draads, 80 % afgeschermd
Transmitterafhankelijk
Transmitterafhankelijk
9– 17 mm
0,75–2,5 mm
Signaalstoring (FAIL-LED)
SUPREMATouch
Sensorgegevens
2
NL
211
