5.
Trekhaak en stopcontact inbouwen
37mm
2
A1
X630
© BMW AG, München
!
082 0046 Z
*
2
082 0047 Z
B
E
082 0048 Z
)
082 0049 Z
01 29 2 156 814

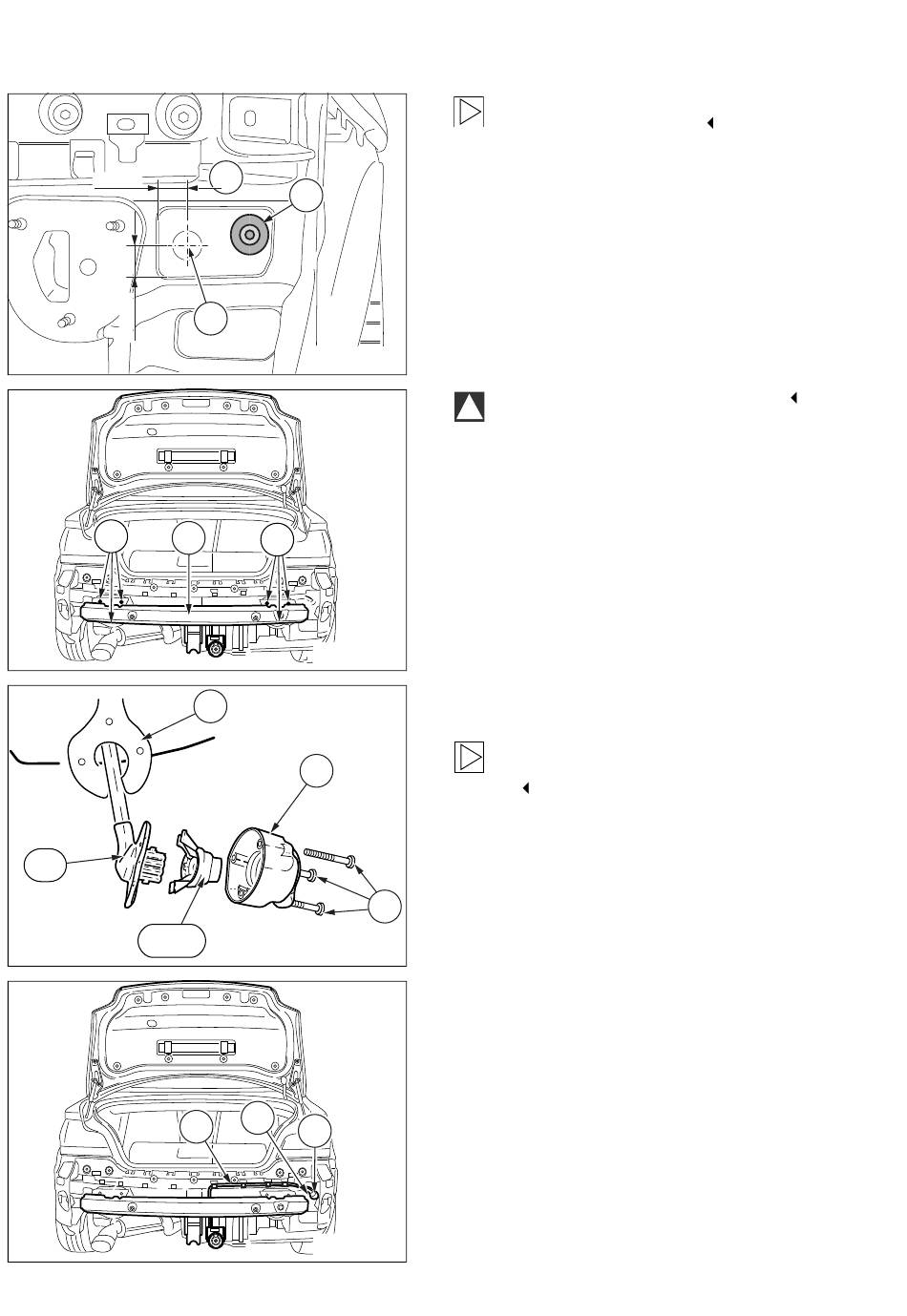

Bij alle auto's zonder SU 507 of SU 508 het
sluitdeksel (1) verwijderen.
Maten als volgt op het achterpaneel (2) aftekenen
en een boorpunt (3) met een centerpunt markeren.
Achterpaneel (2) bij het boorpunt (3) doorboren en
met een getrapte boor opboren tot Ø 40 mm.
De boring afbramen en tegen corrosie behandelen.
Let op het aanhaalmoment: 108 Nm.
Trekhaak B met de zeskantmoeren P vastschroe-
ven.
Aftakking A1 op de stekker X630 van het stop-
contact E aansluiten.
Het deksel van het stopcontact moet naar
voren, in rijrichting, geopend kunnen
worden.
Stopcontact E met de platkopschroeven M aan de
trekhaak B vastschroeven.
M
Inbouwkabelboom A door de boring (1) in de
bagageruimte leiden.
Rubber tule (2) in de boring (1) plaatsen.
3/2009
(Z/S)
8
