Over deze taak

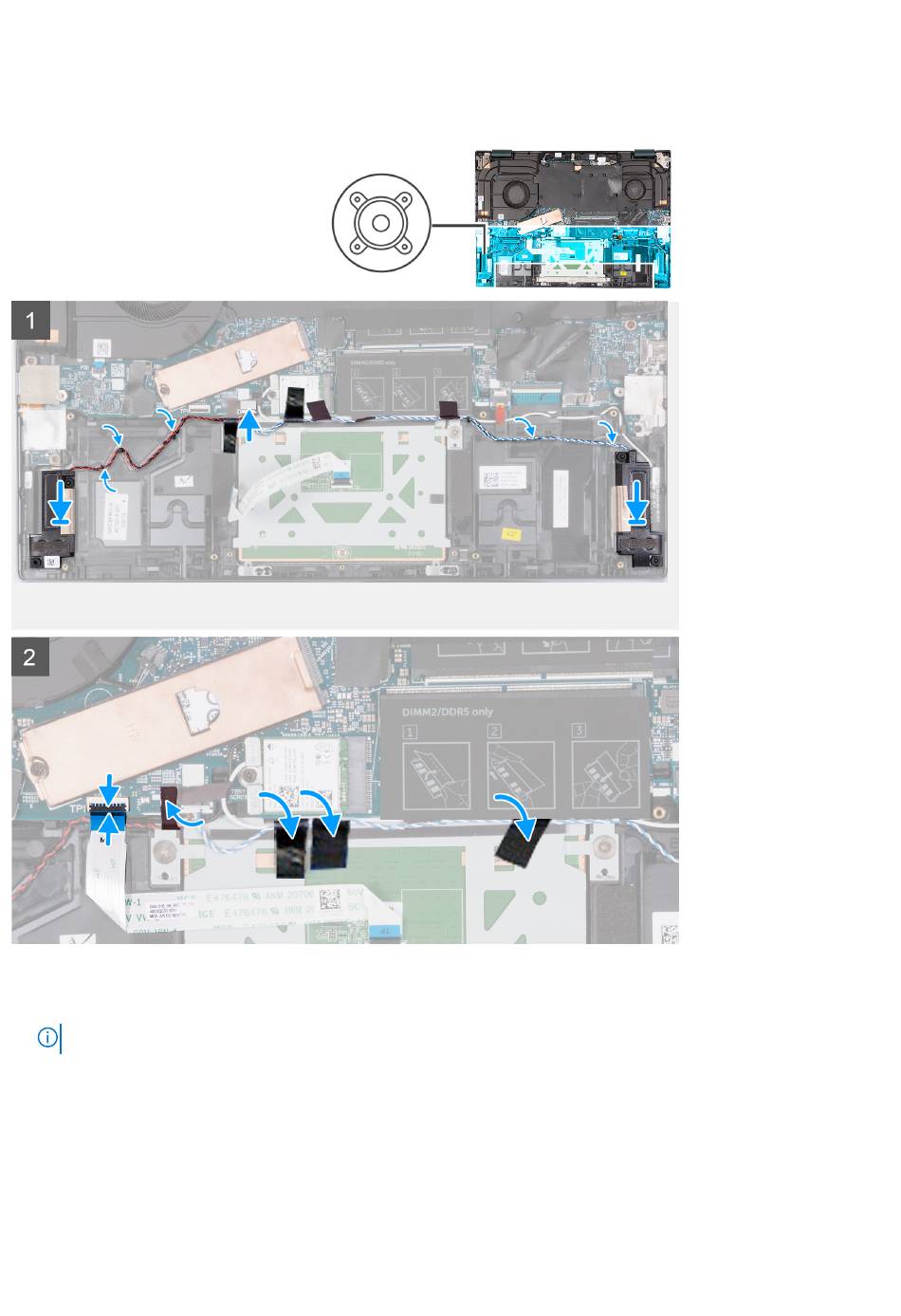

De volgende afbeelding(en) geeft/geven de locatie van de luidsprekers (woofers) aan en biedt/bieden een visuele weergave van de
installatieprocedure.
Stappen
1. Plaats de luidsprekers (woofers) met gebruik van de uitlijnpunten op de palmsteun- en toetsenbordeenheid te plaatsen.
OPMERKING:
Zorg ervoor dat de uitlijnpunten zijn verbonden via de rubberen dichtingsringen op de luidspreker.
2. Leid de kabel van de luidspreker (woofer) door de routeringsgeleiders op de palmsteun- en toetsenbordeenheid.
3. Bevestig de tapes waarmee de kabel van de luidspreker (woofers) aan de systeemkaart wordt bevestigd.
4. Sluit de touchpadkabel aan op de systeemkaart en sluit de vergrendeling.
5. Bevestig de tapes waarmee de antennekabels aan de systeemkaart worden bevestigd.
Vervolgstappen
1. Plaats de geheugenmodule.
38
Onderdelen verwijderen en plaatsen
