10. Open de vergrendeling en koppel de touchpadkabel los van de systeemkaart.
11. Open de vergrendeling en koppel de kabel van de kaart voor de aan-uitknop los van de systeemkaart.
12. Verwijder de vier schroeven (M2x3) waarmee de systeemkaart op de palmsteun- en toetsenbordeenheid wordt bevestigd.
13. Til de systeemkaart voorzichtig weg van de palmsteun- en toetsenbordeenheid en draai de systeemkaart om toegang te krijgen tot de
kabel van de voedingsadapterpoort.
14. Verwijder de tape waarmee de kabel van de voedingsadapterpoort aan de systeemkaart wordt bevestigd.
15. Trek de kabel van de netstroomadapterpoort los uit de systeemkaart.
De systeemkaart plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak

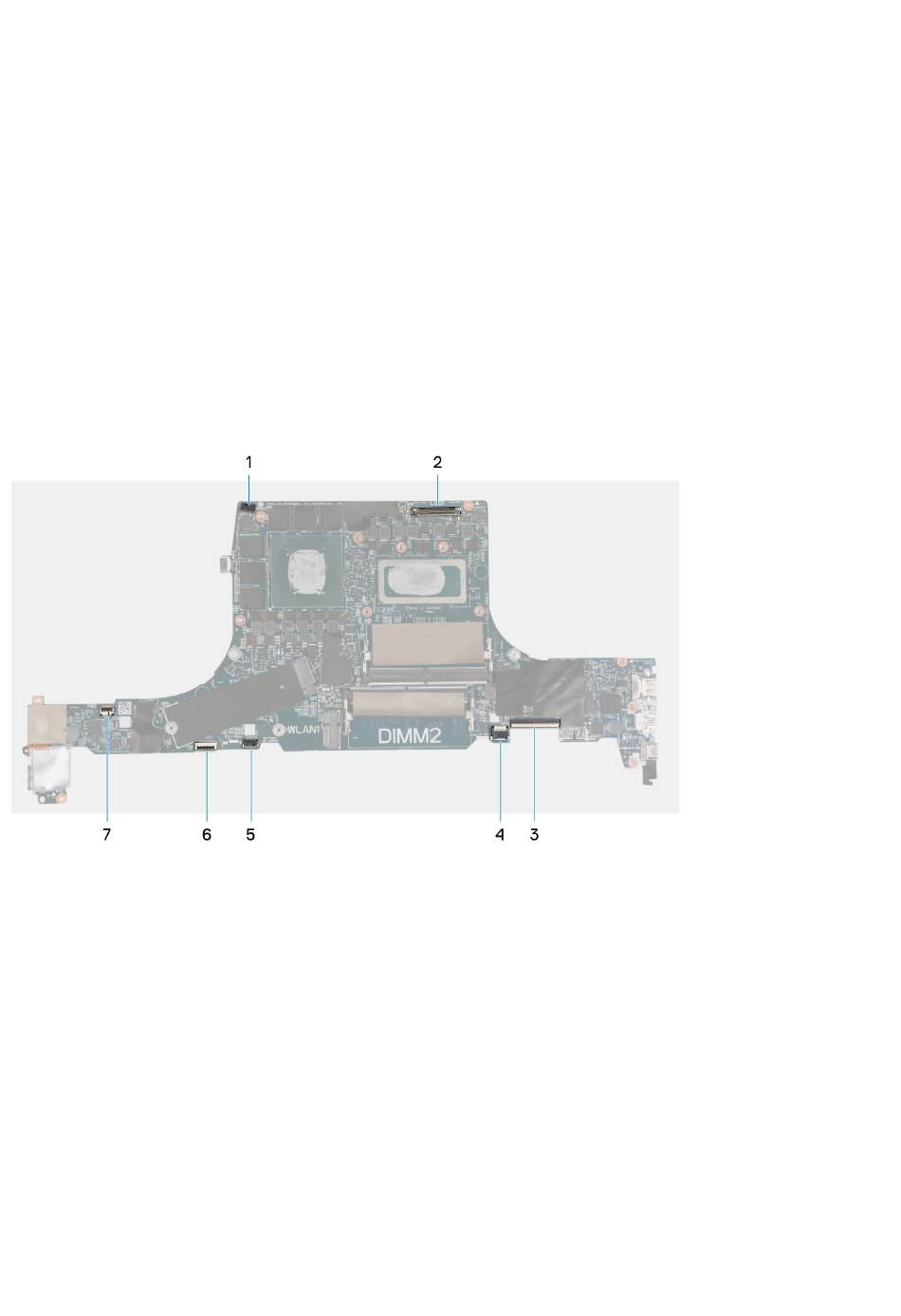

De volgende afbeelding geeft de connectoren op de systeemkaart aan.
Systeemkaart (voorzijde)
Systeemkaart (achterzijde)
Onderdelen verwijderen en plaatsen
47
