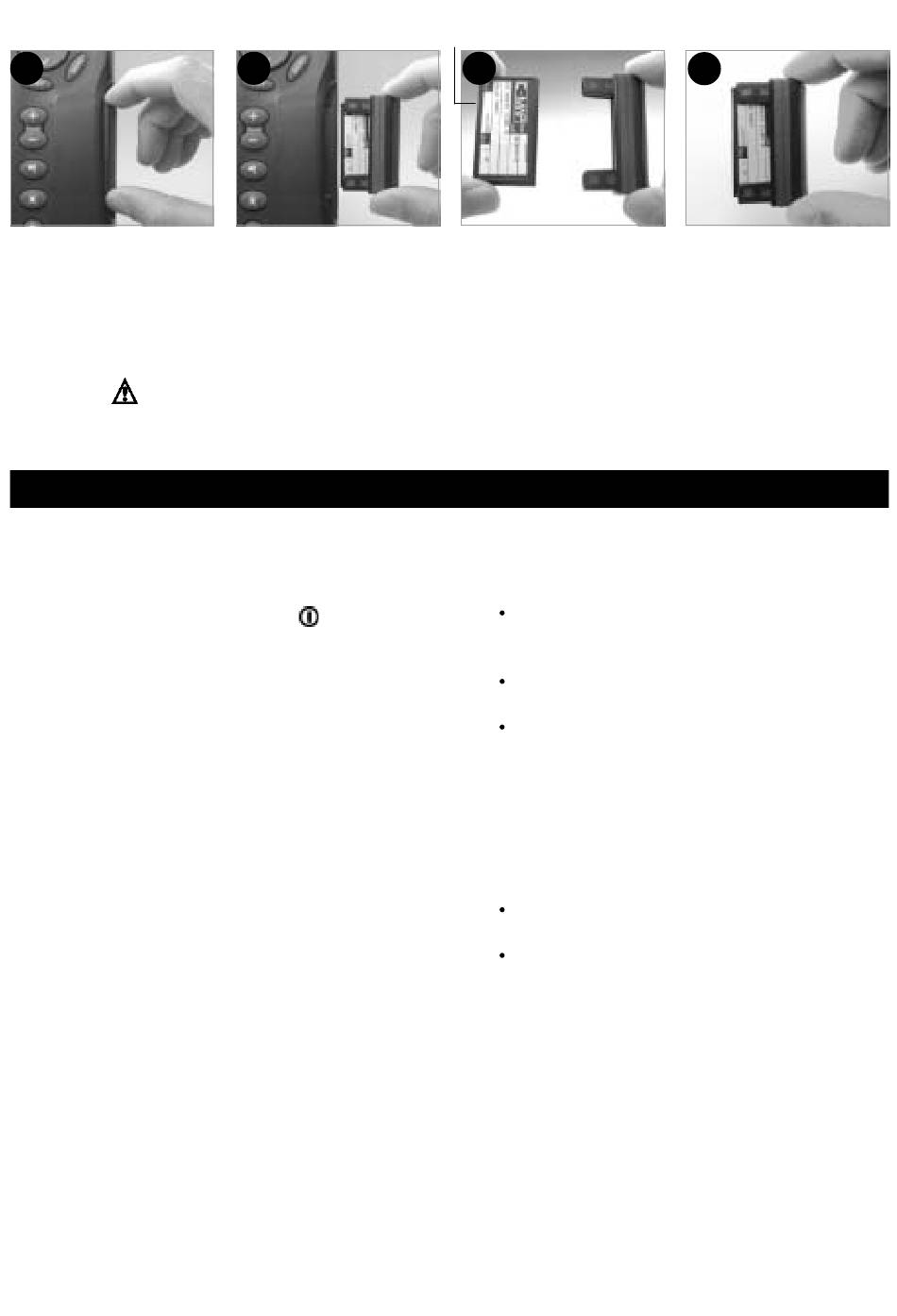

Veranderen van een plug-in cartridge
1
Haal de cartridgehouder uit
de TRACKER
Waarschuwing: De houder moet op zijn plaats in de TRACKER blijven, om
te voorkomen dat het cartridgecompartiment vochtig wordt.
1-3 Verwijderen en herplaatsen van het beeldscherm
Als het beeldscherm met een bevestigingsbeugel is
bevestigd, dan kan deze gemakkelijk verwijderd
worden voor veiligheid en bescherming.
Het beeldscherm verwijderen:
1
Schakel de TRACKER uit door
houden totdat het beeldscherm uit is.
2
Plaats de beschermkap over het beeldscherm.
3
Houd het beeldscherm in de ene hand. Draai
de knop van de bevestigingsbeugel los en
verwijder de unit van de beugel.
4
Het beeldscherm heeft een aantal kabels
ingestoken aan de achterkant.
Verwijder alle zwarte stekkers door de
sluitmoer een kwartslag naar links te draaien
en de stekker eruit te trekken.
Als er een goudkleurige stekker is, draai de
sluitmoer los door naar links te draaien en trek
de stekker eruit.
5
Druk de bijgeleverde stofhoesjes over de
zichtbare stekkeruiteindes om ze te beschermen.
6
Bewaar het beeldscherm op een veilige plaats,
zoals in de optionele NAVMAN draagtas.
NAVMAN
TRACKER 5100/5100i/5500/5500i Installations- und Bedienungs-Handbuch
2
Haal de aanwezige cartridge
uit de houder. Doe deze
cartridge in een hoes.
ingedrukt te
Gouden contacten hieronder
3
cartridge
Houder
Druk de nieuwe cartridge in
de houder. Verzekert u zich
ervan dat de gouden
contactpuntjes zich aan de
buiten- en onderkant
bevinden. Bewaar de
cartridgehoes.
Herplaatsen van het beeldscherm
1
Verwijder de stofhoesjes van de stekkers.
Steek de zwarte stekkers in hun contacten aan
de achterkant van het instrument:
Zorg dat de kleur aan het eind van de
stekker en het moertje om het contact
hetzelfde zijn.
Houd de stekker tegen het contact en draai
de stekker totdat deze in het contact glijdt.
Maak de stekker vast door de sluitmoer
naar het contact de drukken en het een
kwartslag naar rechts te draaien.
Er kan geen schade optreden doordat een
kabel per ongeluk in het verkeerde contact
gestoken wordt.
2
Als het instrument is voorzien van een gouden
stekker:
Steek deze dan in zijn contact aan de
achterkant van het instrument.
Schroef de sluitmoer met de hand vast
(naar rechts) - maar niet te vast.
3
Houd het beeldscherm op zijn plaats op de
bevestigingsbeugel, met de rubber ring tussen
de beugel en het beeldscherm geklemd.
4
Draai het apparaat zodat het beeldscherm
goed zichtbaar is en draai de knop met de
hand vast aan de bevestigingsbeugel.
Verwijder de beschermkap.
4
Druk de cartridgehouder
volledig in de TRACKER
45
