IM R19 SA LITHIUM

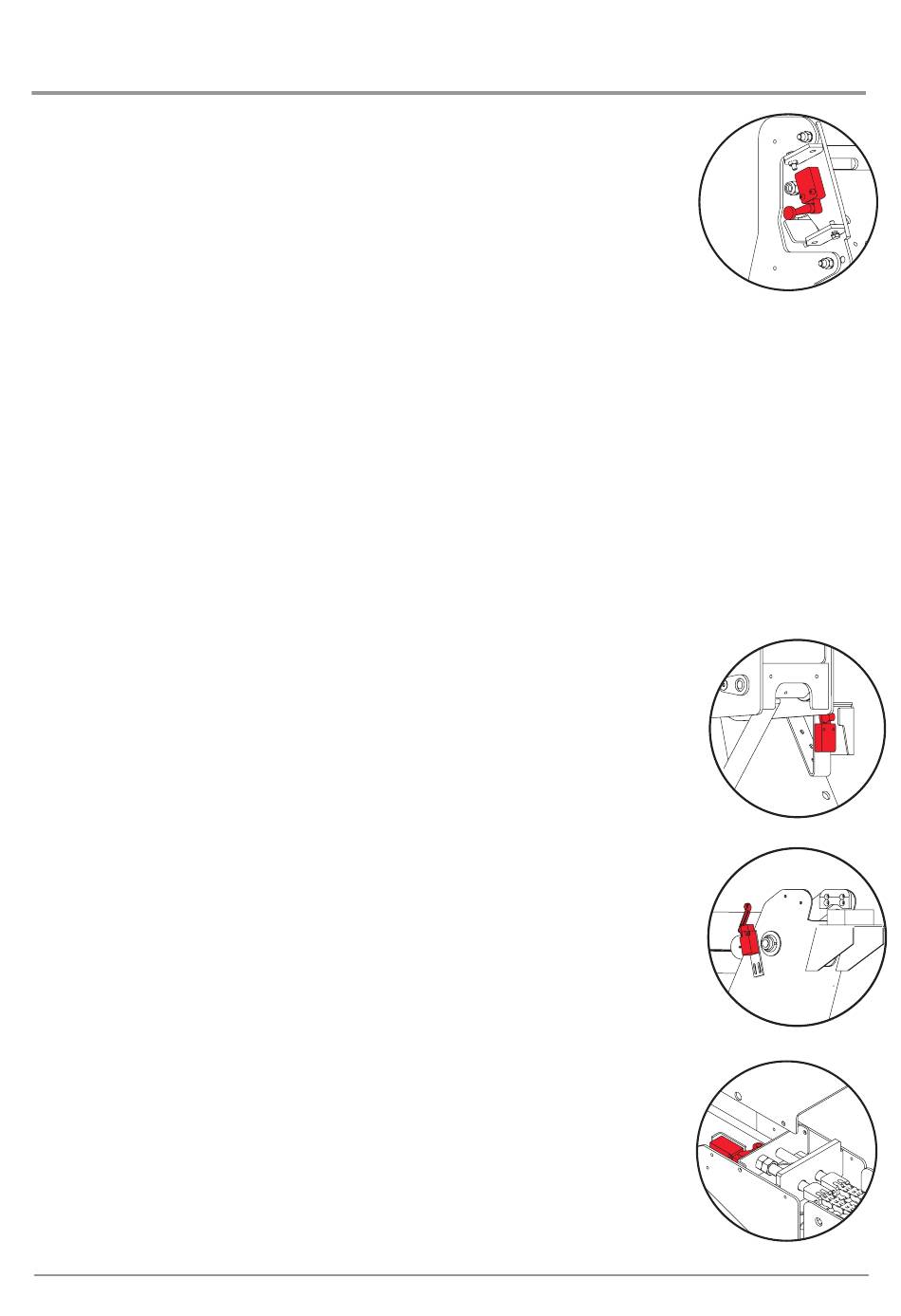

Microschakelaars SQ1A-B
De microschakelaars SQ1A en SQ1B op de plek van de in de uitgangspositie bak controleren
op de aanwezigheid van de bak.
Met MACHINE IN UITGANGSPOSITIE (bak op zijn plek) zijn de volgende handelingen
mogelijk:
•
Het rijden met alle snelheden (met gebruikmaking van de endothermische motor).
•
Het laten zakken of stijgen van de stabilisatoren.
Met de MACHINE in de VEILIG TRANSPORT-STATUS (bak niet op zijn plek) zijn de volgende handelingen mogelijk:
•
Het rijden met alle snelheden (met gebruikmaking van de endothermische motor).
Met GESTABILISEERDE MACHINE IN UITGANGSPOSITIE (bak op zijn plek) zijn de volgende handelingen
mogelijk:
•
Omhoogbeweging armen.
•
Het laten zakken of stijgen van de stabilisatoren.
Met de GESTABILISEERDE MACHINE en bak NIET in de uitgangspositie zijn de volgende handelingen mogelijk:
•
Omhoogbeweging armen.
•
Omhoogbeweging pantograaf.
Microschakelaar SQ8 (arm)
SQ8 is aangebracht op het scharnierpunt van de arm en controleert er de
hoekregeling van.
Door bij een GESTABILISEERDE machine de arm in een hoek van meer
dan 5° op te heffen, worden alle bewegingen van het luchtgedeelte
geactiveerd, uitgezonderd het uitbalanceren van de bak.
Microschakelaar SQ9 (pantograaf)
SQ9 is aangebracht aan de linkerkant van de bovenwagen in de nabijheid
van de arm van de pantograaf waarvan hij de helling controleert.
Door bij een GESTABILISEERDE machine de pantograaf in een hoek van
meer dan 6° op te heffen, worden alle bewegingen van het luchtgedeelte
geactiveerd, uitgezonderd het uitbalanceren van de bak.
Microschakelaar SQ2 (kettingbreuk)
SQ2 is aangebracht boven de arm en controleert de ketting.
Bij een gebroken ketting wordt het uitschuiven van de arm geblokkeerd.
GEBRUIKS- EN ONDERHOUDSHANDLEIDING
58
