VEGADIF 85 • Modbus- en Levelmaster-protocol
8. Afscherming op de interne aardklem aansluiten, de externe aard-
klem met de potentiaalvereffening verbinden
9. Wartelmoer van de kabelwartel vast aandraaien. De afdichtring
moet de kabel geheel omsluiten
10. Eventueel aanwezige display- en bedieningsmodule weer plaat-
sen
11. Deksel behuizing vastschroeven
De elektrische aansluiting is zo afgerond.
4.2
Eenkamerbehuizing
De afbeelding hierna geldt voor de niet-Ex-, de Ex-ia- en de Ex-d-uit-
voering.
( )

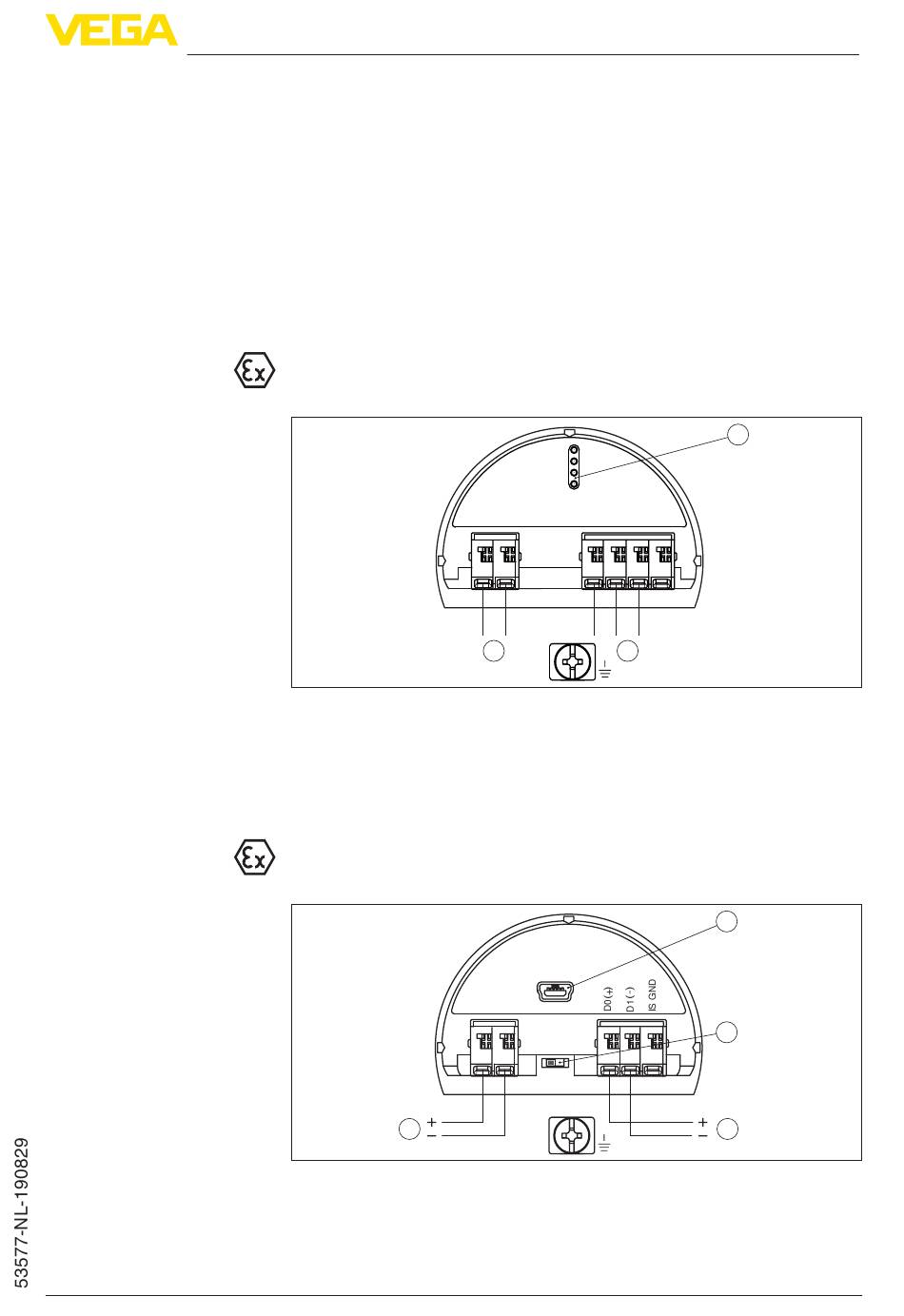

Fig. 4: Elektronicaruimte - tweekamerbehuizing
1
Interne verbinding naar aansluitruimte
2
Voor display- en bedieningsmodule resp. interface-adapter
4.3
Tweekamerbehuizing
De afbeeldingen hierna gelden zowel voor de niet-Ex-, als ook voor
de Ex-ia-uitvoering.
( )
4
Fig. 5: Aansluitruimte
1
USB-poort
2
Schuifschakelaar voor geïntegreerde afsluitweerstand (120 Ω)
3
Modbus-signaal
4
Voedingsspanning
4 Op de voedingsspanning aansluiten
4...20mA
+
1
2
5
6
(-)
1
1
USB
MODBUS
power supply
+
1
2
off on
3 4
(-)
2
7 8
1
2
5
3
9
