8
|
Installatie van de leidingen
Uitgebreide handleiding voor de installateur
100
c2
c1
b1
b2

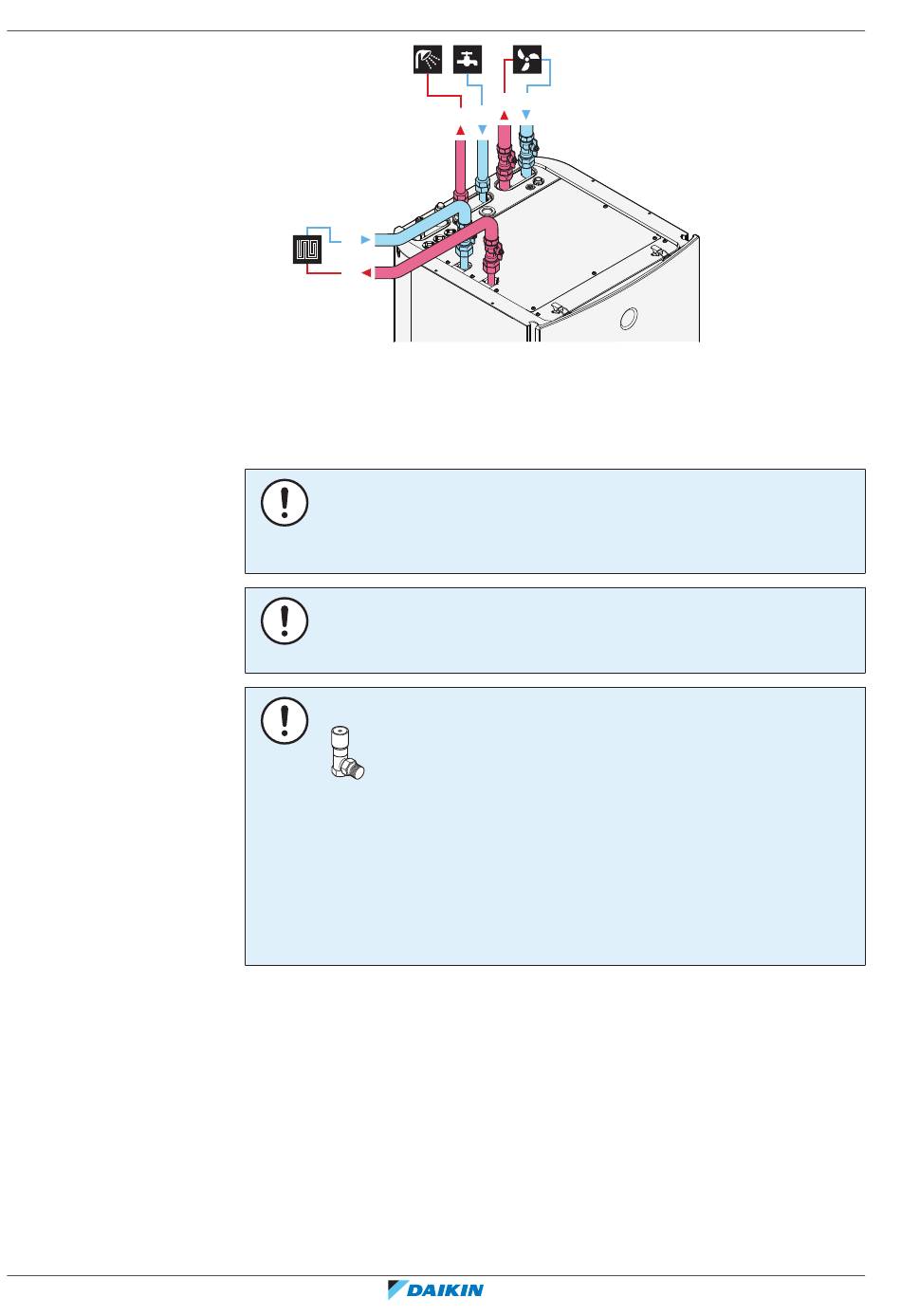

a1 Secundaire zone – Ruimteverwarming/-koeling – Water IN (schroefaansluiting, 1")
a2 Secundaire zone – Ruimteverwarming/-koeling – Water UIT (schroefaansluiting, 1")
b1 Primaire zone – Ruimteverwarming/-koeling – Water IN (schroefaansluiting, 1")
b2 Primaire zone – Ruimteverwarming/-koeling – Water UIT (schroefaansluiting, 1")
c1 Warm tapwater – Koud water IN (schroefaansluiting, 3/4")
c2 Warm tapwater – Warm water UIT (schroefaansluiting, 3/4")
OPMERKING
Er wordt geadviseerd de afsluiters te monteren op de aansluitingen voor de ingang
van het koud tapwater en de uitgang van het warm tapwater. Deze afsluiters moeten
ter plaatse voorzien worden.
OPMERKING
Om niets in de omgeving te beschadigen wanneer water zou lekken, wordt tijdens
afwezigheden geadviseerd de afsluiters op de ingang van koud tapwater te sluiten.
OPMERKING
Overdrukomloopklep (bijgeleverd als accessoire). We raden aan om de
overdrukomloopklep te installeren in het watercircuit voor ruimteverwarming.
▪
Let op het minimum watervolume bij het kiezen van de installatielocatie van de
overdrukomloopklep (bij de binnenunit of bij de collector). Zie
watervolume en waterdebiet
▪
Houd rekening met het minimum debiet wanneer u de overdrukomloopklep
instelt. Zie
"8.5.3 Het watervolume en waterdebiet
"12.4.1 Minimum
debiet" [
a2
a1
4
controleren" [
95].
4
232].
"8.5.3 Het
4
controleren" [
95] en
ERLA11~16DAV3+W1 + EBVZ16S18+23DJ
Daikin Altherma 3 R F
4P643604-1 – 2021.09
