17
|
Technische gegevens

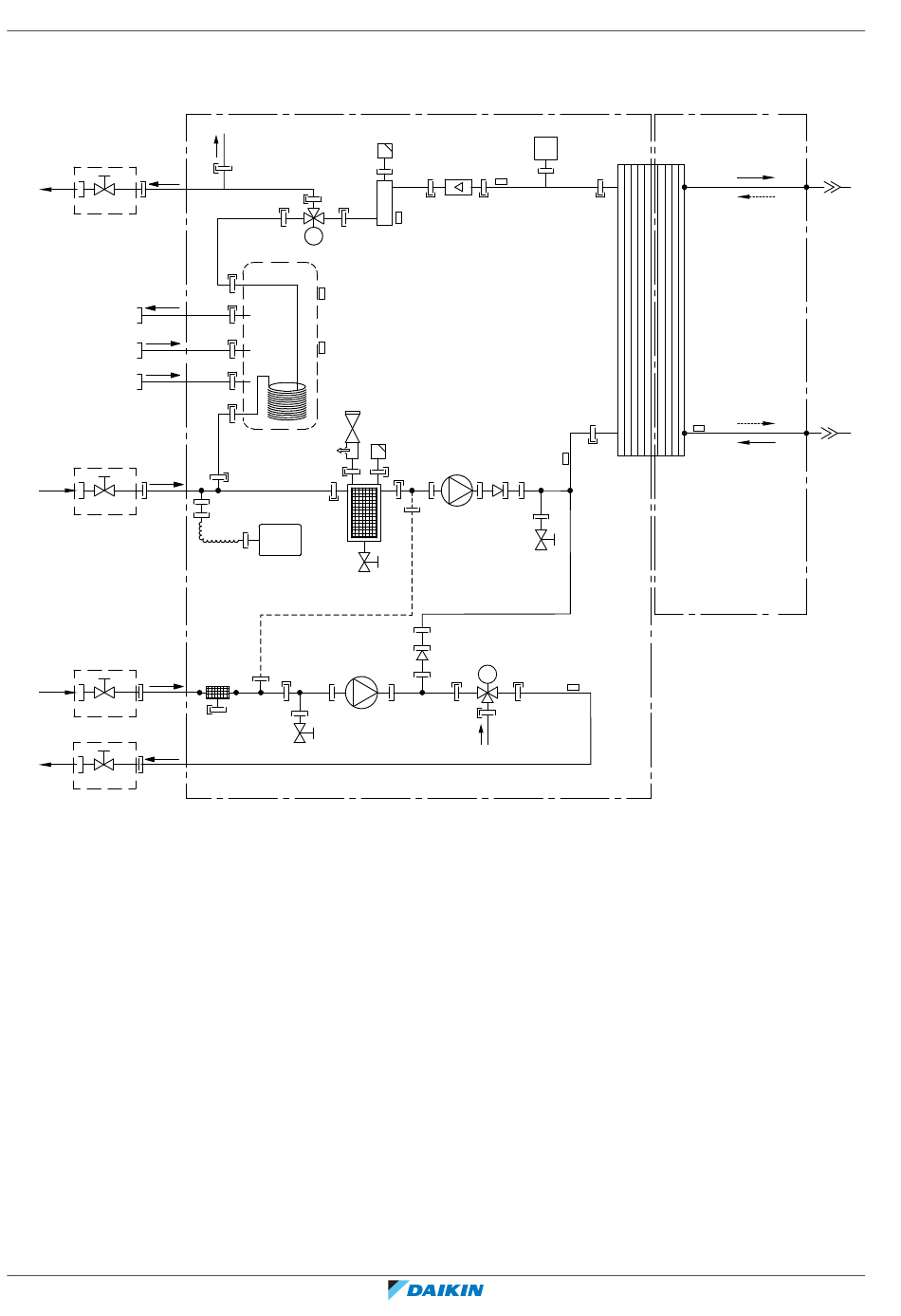

17.3 Schema van de leidingen: Binnenunit
C
a2
h
c2
d
c1
C
a1
h
C
b1
h
C
b2
h
A Waterzijde
B Koelmiddelzijde
C Ter plaatse geplaatst (meegeleverd met de unit)
a1 Secundaire zone – Ruimteverwarming/-koeling – Water IN (schroefaansluiting, 1")
a2 Secundaire zone – Ruimteverwarming/-koeling – Water UIT (schroefaansluiting, 1")
b1 Primaire zone – Ruimteverwarming/-koeling – Water IN (schroefaansluiting, 1")
b2 Primaire zone – Ruimteverwarming/-koeling – Water UIT (schroefaansluiting, 1")
c1 Warm tapwater – Koud water IN (schroefaansluiting, 3/4")
c2 Warm tapwater – Warm water UIT (schroefaansluiting, 3/4")
d Hercirculatieaansluiting
e1 Koelmiddel in gasfase IN (verwarmingsstand; condensator)
e2 Vloeibaar koelmiddel UIT (verwarmingsstand; condensator)
f1 Vloeibaar koelmiddel IN (koelstand; verdamper)
f2 Koelmiddel in gasfase UIT (koelstand; verdamper)
g Platenwarmtewisselaar
h Afsluiter voor onderhoud
i Soepele leiding
j Expansievat
k Magnetische filter/vuilafscheider
l Veiligheidsklep
m Automatische ontluchting
n Aftapkraan
o Pomp (bijkomende/directe zone)
p Terugslagklep
q Back-upverwarming
r Waterfilter (primaire/gemengde zone)
s Capillaire buis
Uitgebreide handleiding voor de installateur
278
A
X
M
M3S
R8T
R5T
l
j
i
s
r
n
B1PW
m
B2L
R1T
R2T
q
m
o
p
k
n
p
M1S
t
M
X
B
g
R3T
R4T
n
R7T
ERLA11~16DAV3+W1 + EBVZ16S18+23DJ
f2
e1
e2
f1
3D128639
Daikin Altherma 3 R F
4P643604-1 – 2021.09
