Elektrische aansluiting
6.3 Voorbereiding
6.2.3

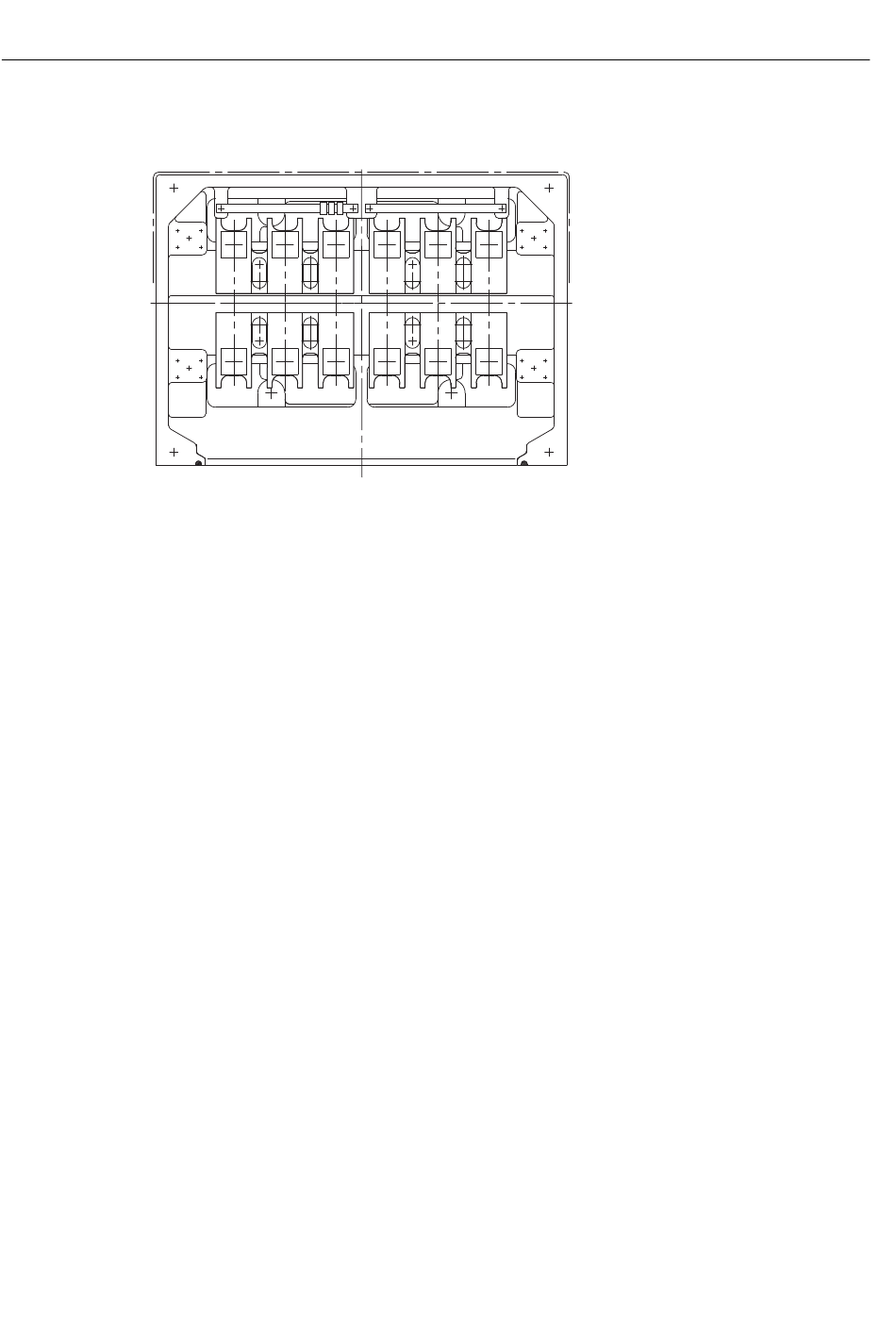

Aansluitkast 1XB1631
Afbeelding 6-4
De aansluitleidingen worden met kabelschroefverbindingen met schroefdraad 4 x M80 x 2 en
2 x M25 x 1,5 in de aansluitkast 1XB1631 geleid. De kabelschroefverbindingen worden niet
standaard meegeleverd. De uitvoering met doorvoer met segmentringen is optioneel.
Raadpleeg voor meer informatie:
● Kabel in de aansluitkast 1XB16... met kabelschroefverbinding invoeren (Pagina 71)
● Kabel in de aansluitkast 1XB... met segmentringen invoeren (Pagina 71)
● Kabel aansluiten met kabelschoenen (Pagina 73)
6.3
Voorbereiding
6.3.1
Schakeling van de wikkeling controleren
Bij een open uitvoering van de wikkeling, dus wanneer het begin en het einde van de
wikkelingen (zie hoofdstuk "Benaming van de klemmen" (Pagina 67)) rechtstreeks in de
aansluitkasten zijn geleid, wordt de schakeling met behulp van schakelbruggen in de
aansluitkast gerealiseerd. De schakelbruggen voor de open schakeling mogen bij de
wikkelingscontrole niet worden verwijderd, let hiervoor op het schakelbeeld.
● Controleer of de schakeling (ster of driehoek) overeenkomt met de gegevens op het
● Controleer of de aansluitwaarden overeenkomen met de gegevens op het typeplaatje.
66
Aansluitkast 1XB1631
typeplaatje.
SIMOTICS TN Series N-compact 1PP8
Bedieningshandleiding 11/2018
