Bediening
3
Bediening
3.1 Algemeen
GEVAAR!
Door contact van water met elektrische onderdelen
kan er een stroomschok ontstaan en kan men zich
levensgevaarlijk verwonden en verbranden.
● De indicatorpanelen en de desbetreffende
toetsen van de Regeling tegen vocht
beschermen.
● Voor het reinigen van de Regeling een droge
katoenen doek gebruiken. Het gebruik van
aggressieve reinigingsmiddelen en andere
vloeistoffen kan tot apparatuurschade of
stroomstoten leiden.
Maximale energiebenutting
Het meest effectieve energiegebruik bereikt de Daikin
Altherma EHS(X/H) bij zo laag mogelijke terugstroom-
en warmwaterstreeftemperaturen.
Als bij aanvoerstreeftemperaturen hoger dan 50 °C
een externe warmtegenerator (bv. de optionele aan-
jaagverwarmer) wordt toegevoegd, kan (afhankelijk
van de buitentemperatuur) het rendement (COP) van
de Daikin Altherma EHS(X/H) worden verminderd.

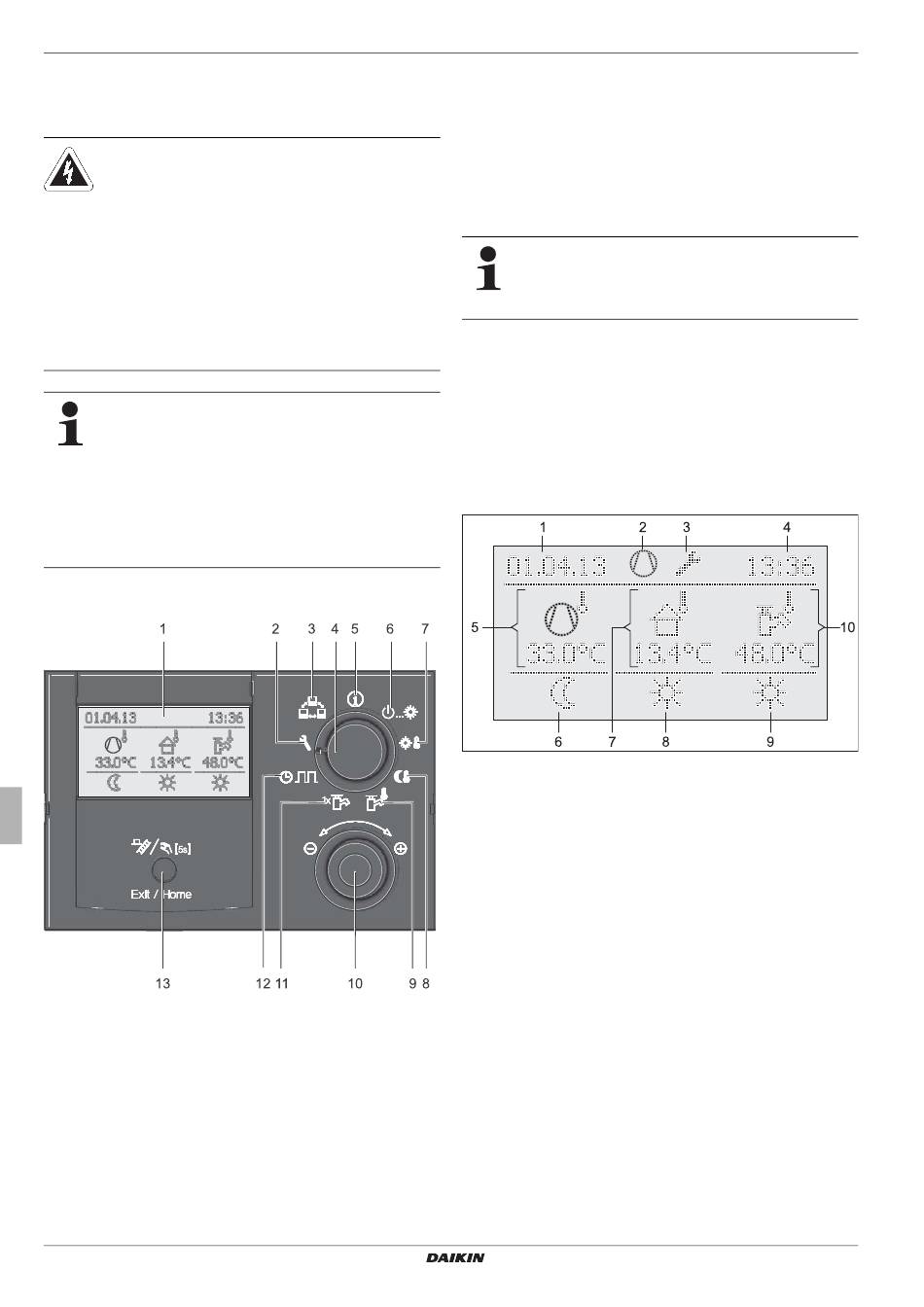

3.2 Weergave- en bedieningselementen
1
Plattetekstscherm
2
Stelling: Configuratie
3
Stelling: prog op afstand
4
Draaischakelaar
5
Stelling: Info
6
Stelling: Modus
Afb. 3-1
Ordening weergave- en bedieningselementen
Bedieningshandleiding
12
7
Stelling: Temp setpunt Dag
8
Stelling: Temp setpunt Nacht
9
Stelling: Temp setpunt WW
10
Regelknoppen
11
Stelling: DHW Install
12
Stelling: Tijdprogramma
13
Exit-toets
3.2.1 Schermweergave
Alle bedieningsstappen worden door daarmee overeenkomstige
indicaties op een plattetekstdisplay met achtergrondverlichting
ondersteund.
Het menu kan in 7 talen worden weergegeven
(zie paragraaf 3.4.8).
Storingen worden over het algemeen met een foutcode
en een plattetekstfoutmelding op het display getoond.
Voor aanwijzingen over de opheffing van storingen, zie
hoofdstuk 8.
De kleur van de achtergrondverlichting duidt op de bedrijfsstatus
en de bedieningsmodus:
Wit:
Standaard belichting, normale bedrijfsweergave.
Rood:
Foutstatus, afhankelijk van het soort fout functio-
neert de Daikin Altherma EHS(X/H) met beper-
kingen verder.
Groen:
Bedieningsmodus met gebruikersmachtiging.
Blauw:
Bedieningsmodus met vakmanmachtiging.
1
Weergave datum
2
Status koelmiddelpomp
3
Statusweergave (Bijv. Toe-
gangsrechten vakman actief')
4
Weergave tijd
5
Actuele aanvoertemperatuur
6
Status verwarmingskring
Afb. 3-2
Display van de Regeling - Standaardweergave
7
Huidige buitentemperatuur
8
Actieve bedrijfsmodus
9
Status warmwaterbereiding
10
Huidige boilertemperatuur
Daikin Altherma EHS(X/H)
Daikin Altherma integrated solar unit
008.1420932 – 05/2014
