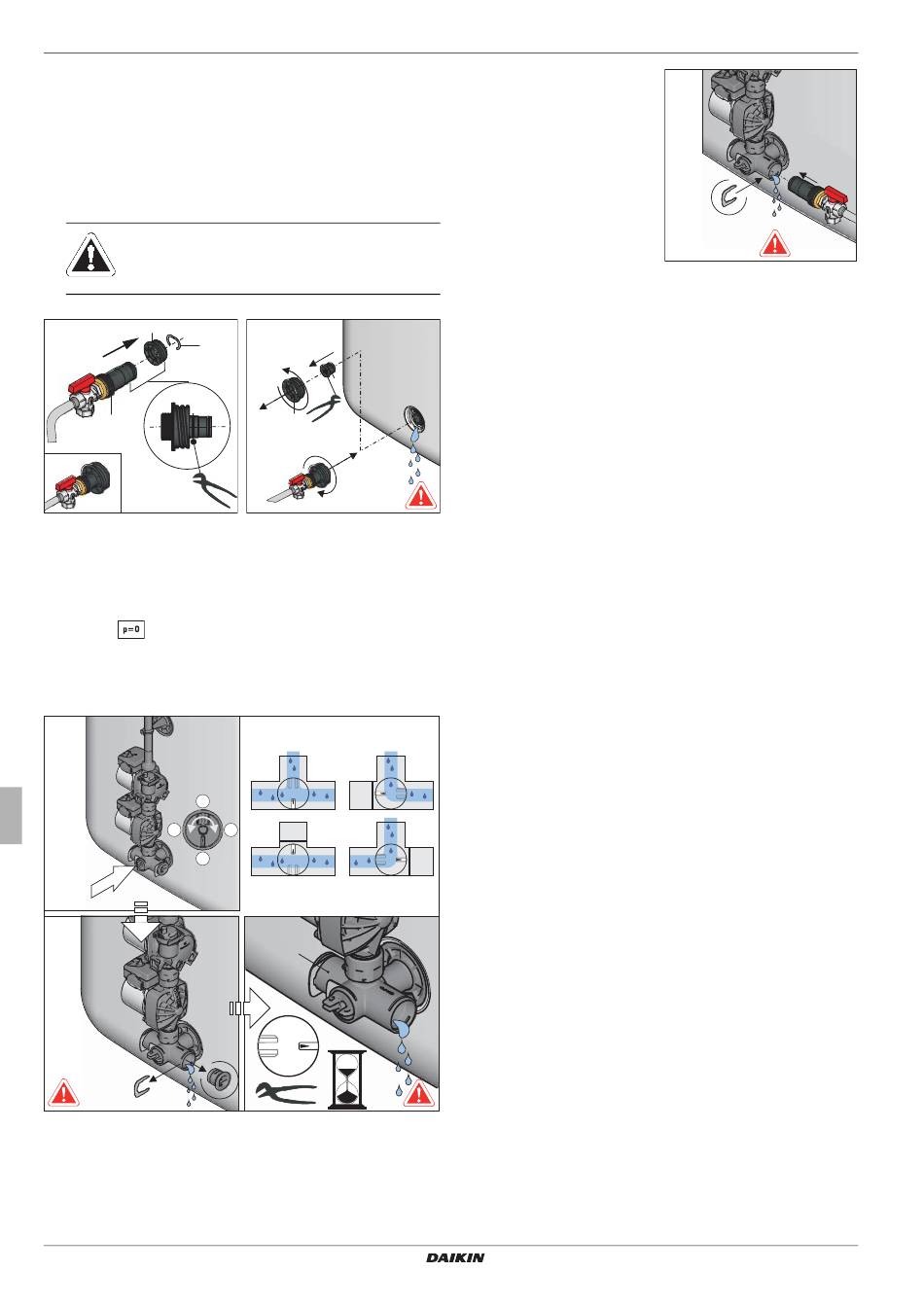

5
x
Buitenbedrijfstellen
● KFE-vulaansluiting in draadstuk (afb. 5-3, pos. E) plaatsen
en met het klemstuk (afb. 5-3, pos. D) bevestigen.
● Geschikt recipiënt onder de vul- en ledigingsaansluiting
plaatsen.
● Aan de vul- en ledigingsaansluiting het draadstuk (afb. 5-4,
pos. E) losdraaien en de sluitdop (afb. 5-4, pos. F) verwij-
deren en meteen het vooraf gemonteerde draadinzetstuk
met KFE-vulaansluiting in de vul- en ledigingsaansluiting
(afb. 5-4) weer vastschroeven.
LET OP!
Na verwijdering van de afsluitdop zal het boiler-
water krachtig naar buiten stromen.
E
A (D)
A (C)
Afb. 5-3
KFE-vulaansluiting aan-
vullen
● KFE-kraan aan de KFE-vulaansluiting openen en
de waterinhoud uit het boilerreservoir laten lopen.
Alleen bij
zonne-energie-installatie
● De klepinzet aan de aansluithoek zo instellen dat de weg naar
de blindplug is geblokkeerd (afb. 5-5).
● De blindplug uit de aansluithoek nemen (afb. 5-5), en een
geschikt recipiënt voorzien.
3
2
1
X
2
1.
Afb. 5-5
Klepinzet blokkeren, blindplug uit de aansluithoek nemen
Bedieningshandleiding
30
2.
1.
F
E
3.
4.
Afb. 5-4
KFE-vulaansluiting in de
vul- en ledigingsaanslui-
ting schroeven
X1
X2
4
X3
X4
G
X4
.
● KFE-vulaansluiting in de
aansluithoek plaatsen en
met klemmen vastzetten
(afb. 5-6).
● KFE-kraan aan KFE-vulaansluiting opendraaien.
● Klepinzet aan de aansluithoek zo instellen dat de weg naar de
afvoerslag vrij is (zie ook afb. 5-5) en de waterinhoud uit het
boilerreservoir laten lopen.
5.1.2 Leegmaken van het verwarming- en
warmwatercircuit
● Afvoerslag aan de KFE-kraan van de Daikin Altherma
EHS(X/H) aansluiten.
● Open de vul-/aftapkraan op de Daikin Altherma EHS(X/H).
● Verwarmings- en warmwatercircuit laten leeglopen.
● Isoleer de voedings- en terugstroomleiding van de
verwarming evenals de koudwatertoevoer- en warmwateraf-
voerleiding op de Daikin Altherma EHS(X/H).
● Sluit de afvoerslang zo op de toevoerleiding resp. terug-
stroomleiding van de verwarming alsook de koudwatertoe-
voerleiding en warmwaterterugstroomleiding aan, dat de
slangopening zich dicht boven de grond bevindt.
● Laat de afzonderlijke warmtewisselaars na elkaar volgens het
hevelprincipe leeglopen.
4.
3.
Afb. 5-6
KFE-vulaansluiting in de
aansluithoek monteren
Daikin Altherma EHS(X/H)
Daikin Altherma integrated solar unit
008.1420932 – 05/2014
