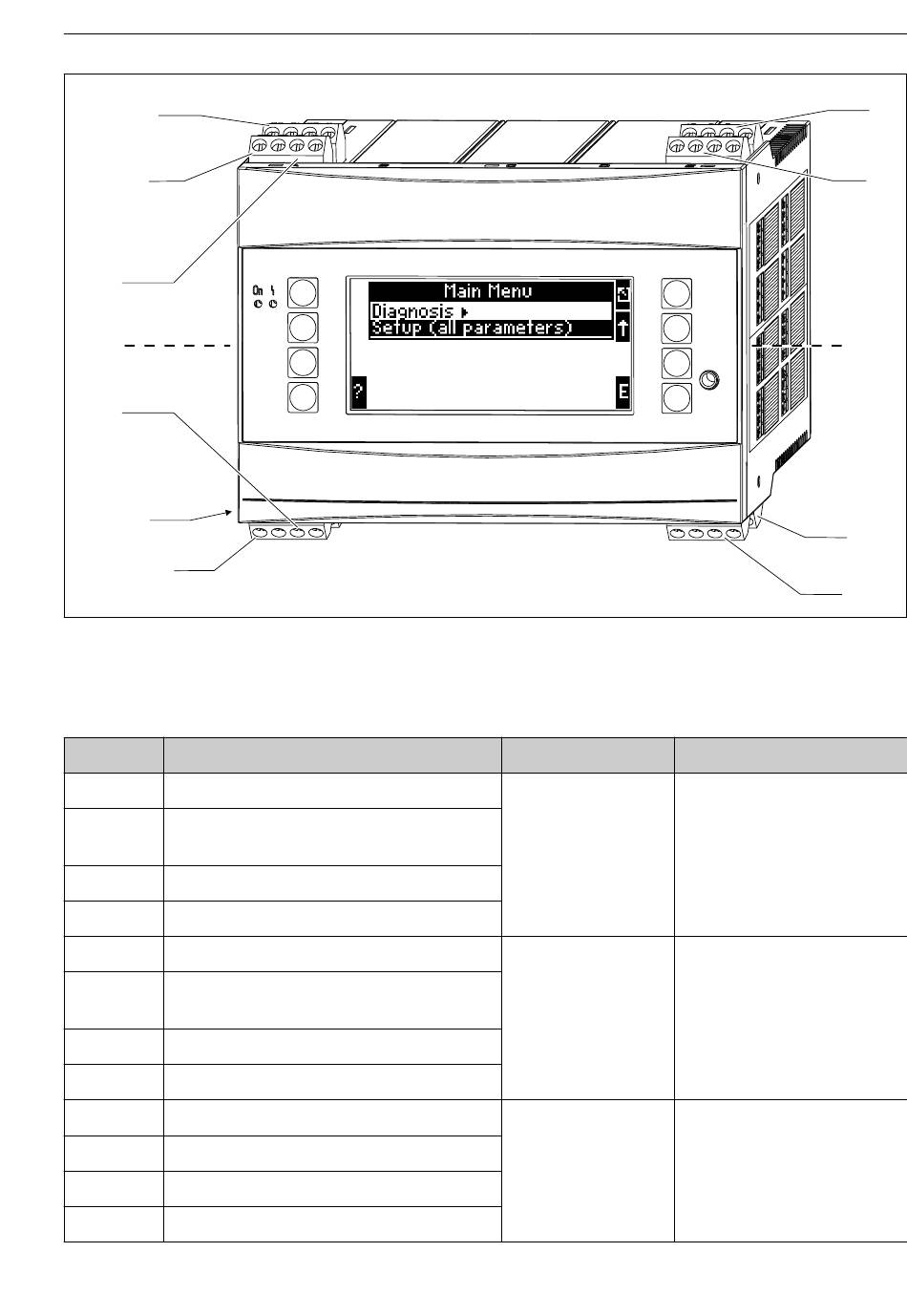

Endress+Hauser RMC621 Handleiding pagina 15
Verberg thumbnails
Zie ook voor RMC621:
- Bedieningsvoorschrift (83 pagina's) ,
- Bedieningsvoorschrift (82 pagina's) ,
- Bedieningsvoorschrift (101 pagina's)
Inhoudsopgave
RMC621, RMS621
A II
A I
1
2
A IV
A III
1
Klemmen op bovenkant - ingangen energiemanager
2
Klemmen op onderkant - uitgangen energiemanager
Klem
Klembezetting
10
+ 0/4 ... 20 mA/PFM/impulsingang 1
11
Aarde voor 0/4 ... 20 mA/PFM-/
impulsingang
81
Aarde, sensor voeding 1
82
24 V sensor voeding 1
110
+ 0/4 ... 20 mA/PFM-/impulsingang 2
11
Aarde voor 0/4 ... 20 mA/PFM-/
impulsingang
81
Aarde, sensor voeding 2
83
24 V sensor voeding 2
1
+ RTD voedingsspanning 1
2
- RTD voedingsspanning 1
5
+ RTD sensor 1
6
- RTD sensor 1
Endress+Hauser
Slot
1)
A aan bovenkant,
front (A I)
1)
A aan bovenkant,
achter (A II)
E aan bovenkant,
front (E I)
Elektrische aansluiting
E II
E I
E IV
E III
Ingang
Stroom-/PFM-/impulsingang
1
Stroom-/PFM-/impulsingang
2
RTD-ingang 1
A0033341
