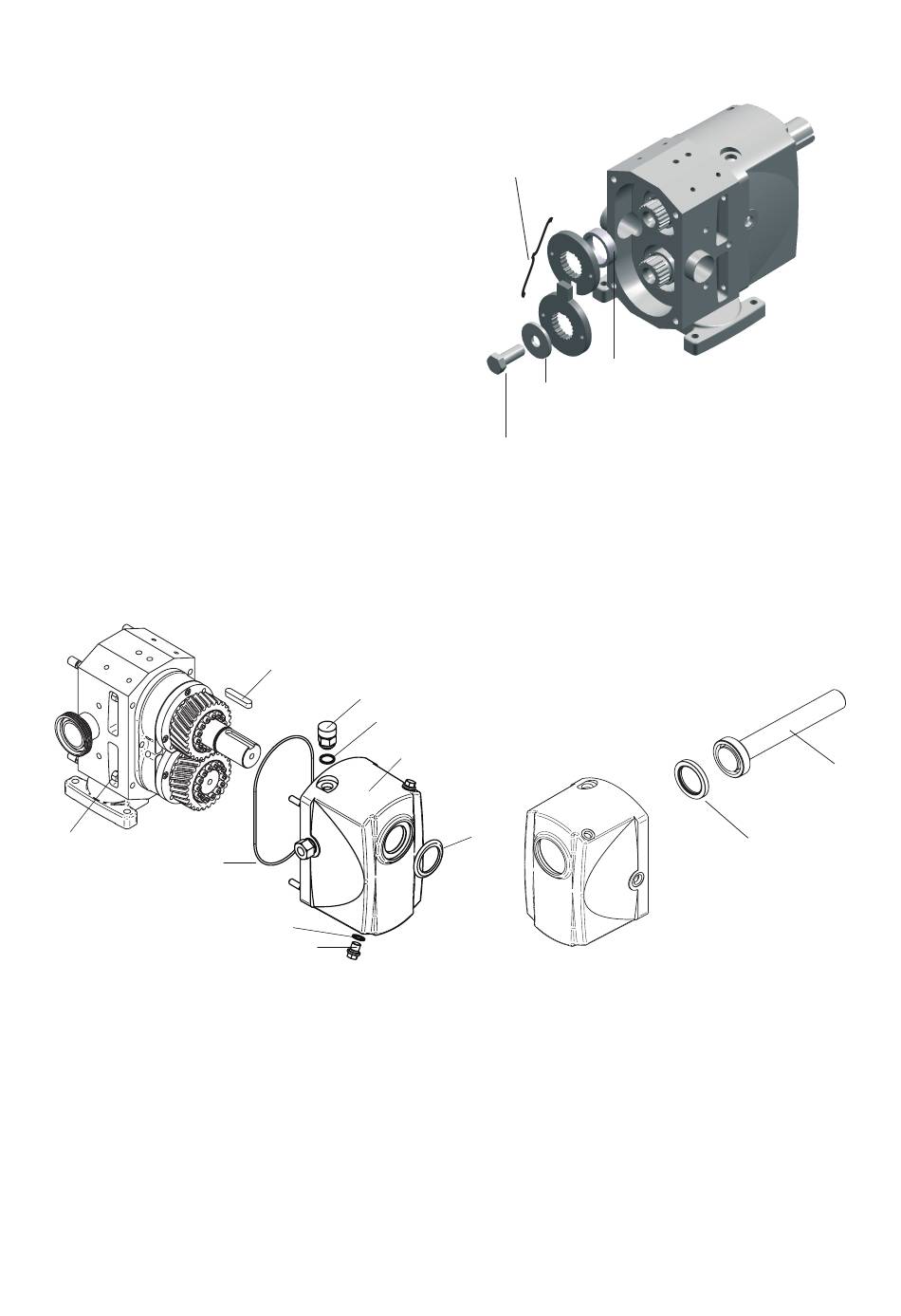

4.7.6.2 Synchronisatie met speciaal gereedschap
Deze tools mogen alleen voor de standaard
BiWing lobben worden gebruikt.
Voor multi-lobben, zie
4.7.6.1 Manuele synchronisatie
1.
Positioneer de assen mbv het speciale
gereedschap.
2.
Assembleer het synchronisatiege- heel
zoals op de tekening aangeduid, zodat
de assen goed gepositioneerd zijn.
3.
Draai de bouten aan op dezelfde manier
als die van de gedreven as.
4.7.7
Montage van achterdeksel
1.
Pas de lipdichting (0880) met Loctite 243 in het achterdeksel en plaats de o-ring (0181) op het
lobbenhuis.
0455
0181
2.
Breng het achterdeksel op zijn plaats en zet het vast met dopmoeren (0455).
3.
Vul de ruimte tussen de lippen van de V-ring (0881) met vet.
4.
Schuif de V-ring (0881) op de as dmv het gereedschap, voor de juiste positie : zie onderstaande
tabel.
54
0611
0850
0855
0120
0875
0870
Werktuig voor
synchronisatie
Bus
Ring
Tapbout
Werktuig om de lipdichtingen
te monteren
0881
A.0500.302 – IM-TW/16.00 NL (06/2019)
Werktuig
0880
