6. Bevestig de maaihoogtekettingen aan de gewenste
maaihoogte-opening (Fig. 13) met de gaffelpen en de
R-pen.

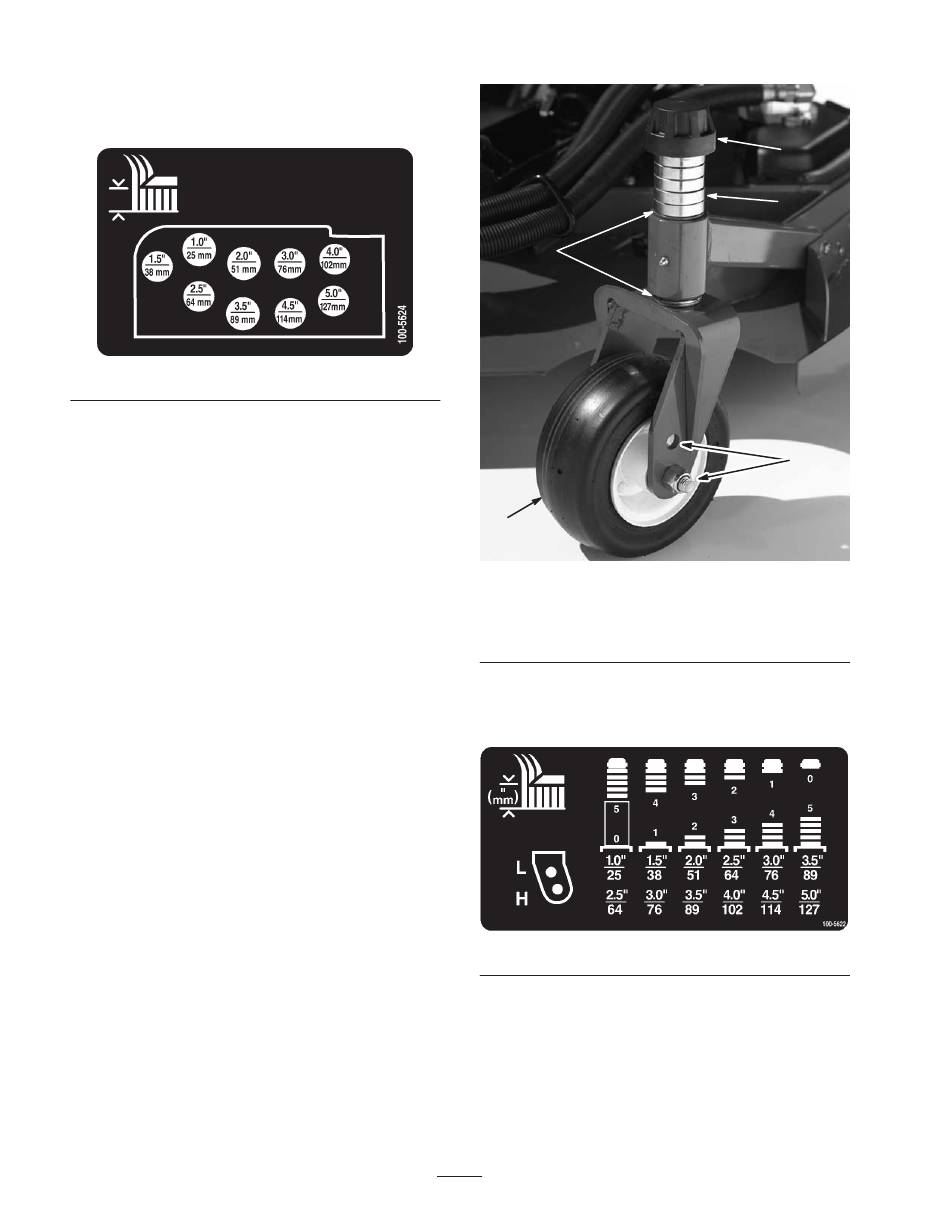

Figuur 13
Opmerking: Als u de machine afstelt op maaihoogten van
25, 38 of in sommige gevallen 51 mm, moet u de ski's en
de maatwielen in de bovenste gaten plaatsen.

Zijmaaidekken

De hoogte van de zijmaaidekken kunt u instellen door een
gelijk aantal afstandsstukken toe te voegen aan dan wel te
verwijderen van de zwenkwielvorken. U plaatst hierbij de
assen van de zwenkwielen in de bovenste of onderste
openingen in de zwenkwielvorken. Vervolgens zet u de
draaiarmen vast in de gekozen openingen in de beugel voor
de gekozen maaihoogte.
1. Plaats de assen van de zwenkwielen in dezelfde gaten in
alle zwenkwielvorken (Fig. 14 en Fig. 16). Raadpleeg
onderstaande tabel om vast te stellen wat de correcte
opening voor de instelling van de maaihoogte is.
2. Verwijder het klemkapje van de spilas (Fig. 14) en schuif
de as uit de zwenkwielarm. Plaats de twee opvulstukken
(3 mm) op de spilas zoals zij oorspronkelijk zijn geplaatst.
Deze opvulstukken zijn nodig om ervoor te zorgen dat de
maaidekken over de gehele breedte horizontaal staan.
Schuif het benodigde aantal afstandsstukken van 13 mm
op de spilas om de gewenste maaihoogte te bereiken;
schuif daarna de klemring op de as.
4
1
Figuur 14
1. Zwenkwiel
2. Klemkapje
3. Afstandsstukken
Raadpleeg onderstaande tabel om vast te stellen welke
combinatie afstandsstukken moet worden gebruikt om de
maaihoogte af te stellen.
Figuur 15
3. Druk de zwenkwielas door de zwenkwielarm. Plaats de
opvulstukken (zoals deze oorspronkelijk zijn geplaatst)
en de overige afstandsblokken op de spilas. Monteer het
klemkapje om alles goed vast te zetten.
22
2
3
5
4. Opvulstukken
5. Montagegaten van as
