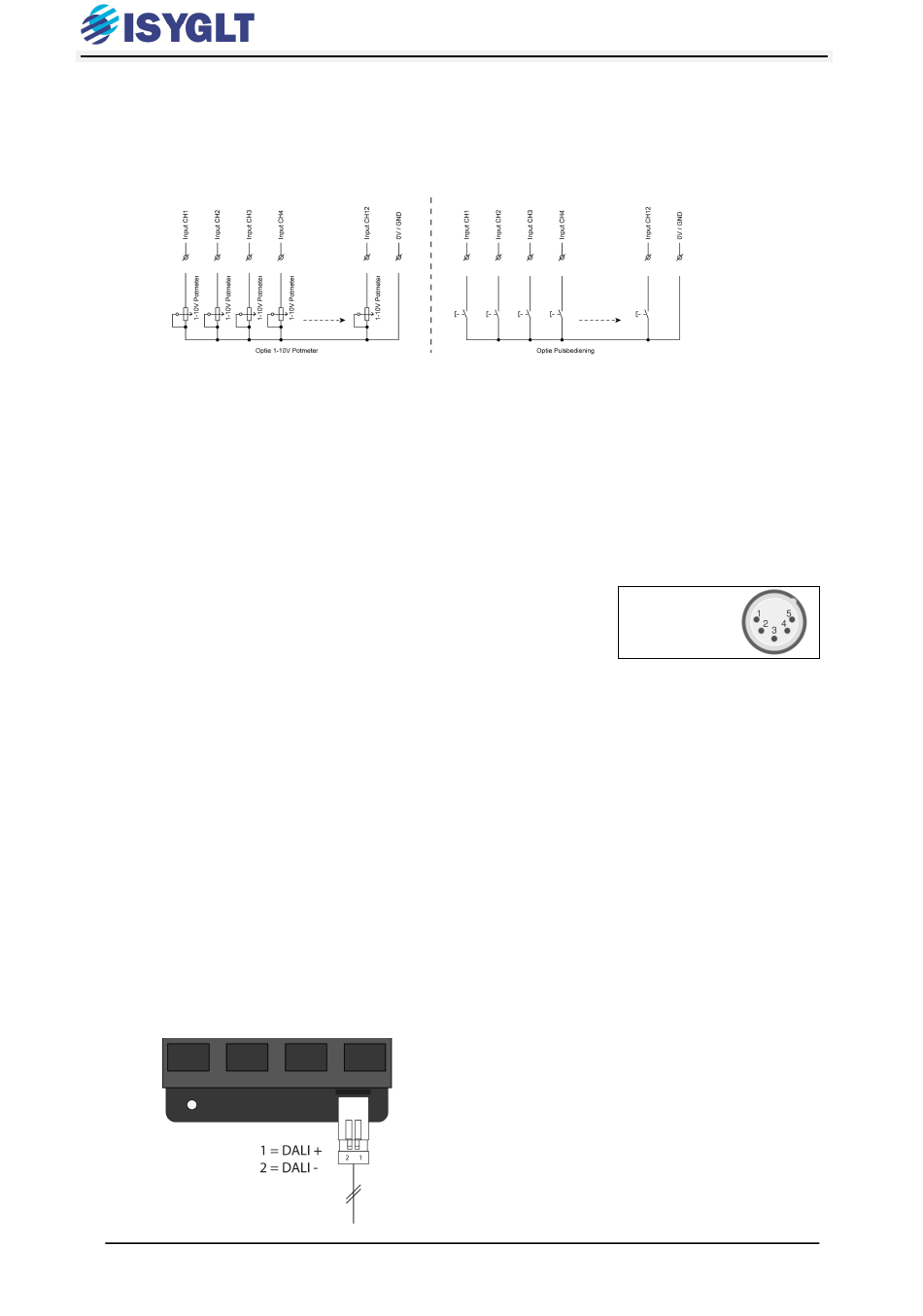

5 ANALOOG-USP4 en USP12
De ANALOOG-UPS4 en ANALOOG-USP12 modellen zijn uitgevoerd met rijgklemmen (intern) voor
de aansluiting van een analoge en/of puls bediening. Elk dimkanaal is voorzien van een 0(1)-10V / Puls
input en één (gezamenlijke) GND.
Bij puls bediening schakelt de verlichting aan/uit door een korte puls (< 1sec) met last-level functie.
Dit betekend dat het licht bij het aanzetten inschakelt op de dimstand van voor het uitschakelen. De
verlichting dimt op/neer door de knop langer (> 1sec) vast te houden. Door tijdens het dimmen de knop
even (< 1 sec) los te laten en weer in te drukken, verandert de dimrichting.
Raadpleeg de handleiding van de UD-700-X2 voor een compleet overzicht van de functies en
dipswitchinstellingen.
6 DMX-USP4 en USP12
Deze paragraaf heeft enkel betrekking op de DMX-USP modellen!
De DMX-USP modellen beschikken over een DMX512 ingang. Deze
is op het toestel uitgevoerd als XLR-Male (5 polig), onderaan op het
toestel.
6.1 DMX-512
Met de dipswitches in de UD-700-X2 dimmers kunt u het startadres per UD-700-X2 instellen. Raad-
pleeg de handleiding van de UD-700-X2 voor het instellen van het startadres, voor een compleet over-
zicht van de functies en dipswitchinstellingen.
6.2 DMX-RDM
Met de dipswitches in de UD-700-X2 RDM dimmers kunt u instellingen zoals DMX-HOLD aan/uit,
(de)activeren van de analoge ingangen, fadetijd, aan/afsnijding, etc. instellen. Het DMX adres wordt in
dit geval ingesteld met een willekeurige DMX-RDM programmeer-tool. Raadpleeg de handleiding van
de UD-700-X2 RDM voor een compleet overzicht van de instellingen en functies waaronder terugmel-
dingen vanuit de dimmer.
7 DALI-USP4 en USP12
Deze paragraaf heeft enkel betrekking op de DALI-USP modellen!
ISYGLT Components made in
Germany by Seebacher GmbH.
www.seebacher.de
De DALI-USP modellen beschikken over een DALI ingang
volgens de standaard IEC 62386. Deze is op het toestel uitgevoerd
als 2 polige Winstra connector onder op het toestel.
Adressering van de kanalen wordt gedaan met een willekeurige
DALI configurator.
Raadpleeg de handleiding van de UD-700-X2-DALI voor een
compleet overzicht van de functies en dipswitchinstellingen.
USP Series Designed and assembled
By Light Technology Nederland
Droogdokkeneiland 6, 5026 SR Tilburg
USP4 & USP12
Pin 1 = GND
Pin 2 = Data -
Pin 3 = Data +
www.light-technology.nl
info@light-technology.nl
+31 (0)13 590 01 30
