8.3 DMX sturing van DMX/PRO-USP
De PRO-USP kan op verzoek uitgevoerd worden met een DMX IN poort. Deze DMX IN poort is
in geval van een DMX/PRO-USP uitgevoerd op rijgklemmen in de dimmer.
Aansluiten van de DMX512 ingang
Naast de ISYGLT bus sturing beschikken de DMX/PRO-USP modellen over een DMX512 ingang
op rijgklem. Deze is in het toestel uitgevoerd in de onderstaande volgorde.
GND : Data - : Data +
DMX512 aansturing
De DMX512 ingang is geschikt voor 16 DMX adressen. Deze worden gebruikt voor de aansturing
van de 230V gedimde uitgangen (CH1 t/m CH4 voor de DMX/PRO-USP4 en CH1 t/m CH12 voor
de DMX/PRO-USP12). Het gebruik en de functionaliteit van de overige 12 respectievelijk 4 DMX
adressen is onderdeel van projectafhankelijke programmering en dient derhalve bij bestelling opge-
geven te worden. De DMX adressen voor DMX-IN zijn ingesteld zoals bij bestelling opgegeven.
De DMX/PRO-USP detecteert of er een sturing op de DMX ingang aangesloten is.
Vanaf het moment dat er een sturing aangesloten is, wordt de bediening van de uitgangen volledig
door de DMX ingang overgenomen en is bediening vanuit de ISYGLT bus (WT-G Touchpanels,
RS232, Pulsdrukkers, etc) niet mogelijk.
ISYGLT Components made in
Germany by Seebacher GmbH.
www.seebacher.de
USP Series Designed and assembled
By Light Technology Nederland
Droogdokkeneiland 6, 5026 SR Tilburg
USP4 & USP12

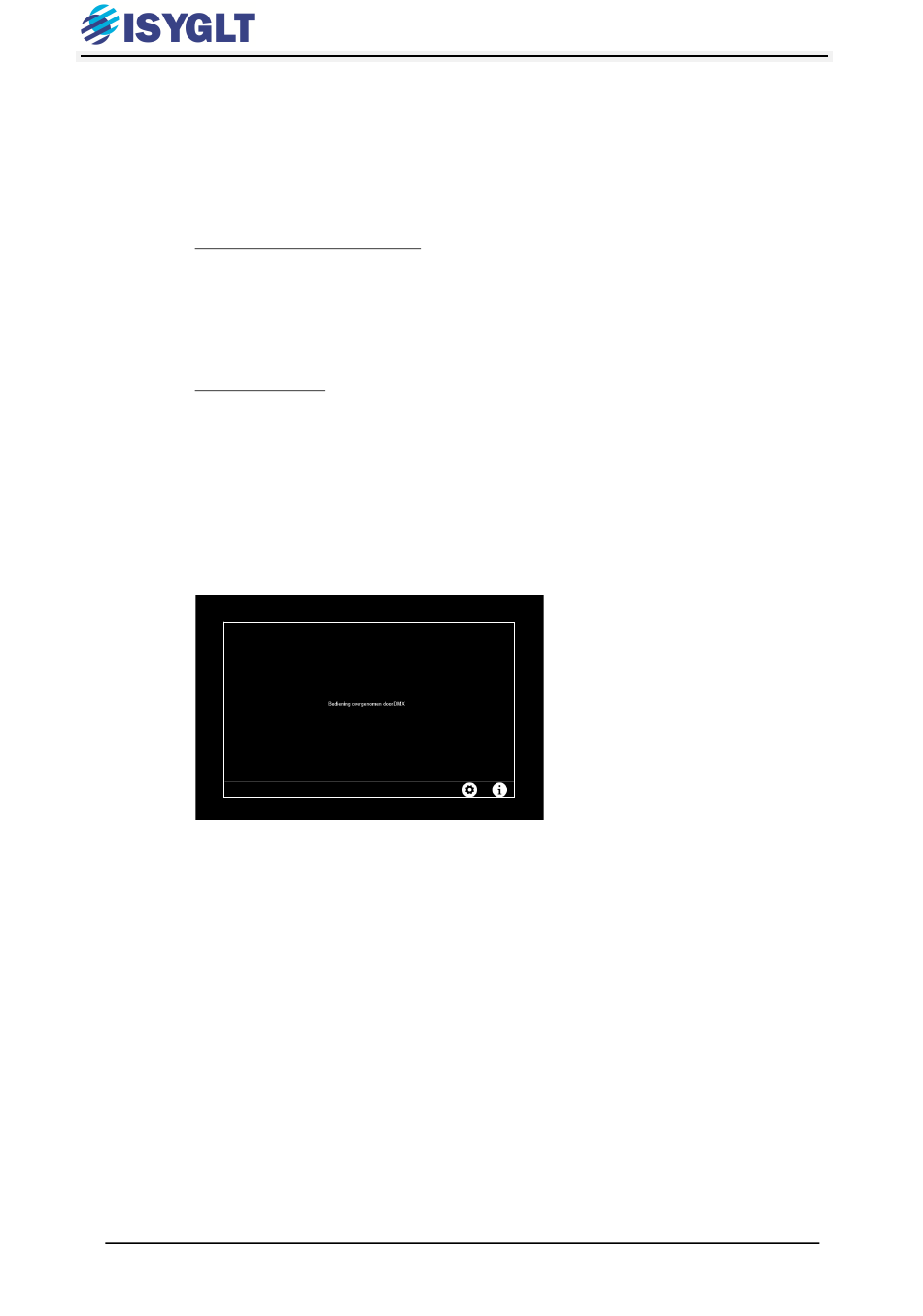

Het WT-G touchpanel attendeert u op
DMX-IN detectie door de melding
"Bediening overgenomen door DMX".
Bij het loskoppelen van de DMX sturing
hervat het pro systeem de situatie van
voor de overname door DMX en is
bediening vanuit de ISYGLT bus weer
mogelijk.
De melding verdwijnt van het WT-G
touchpanel.
