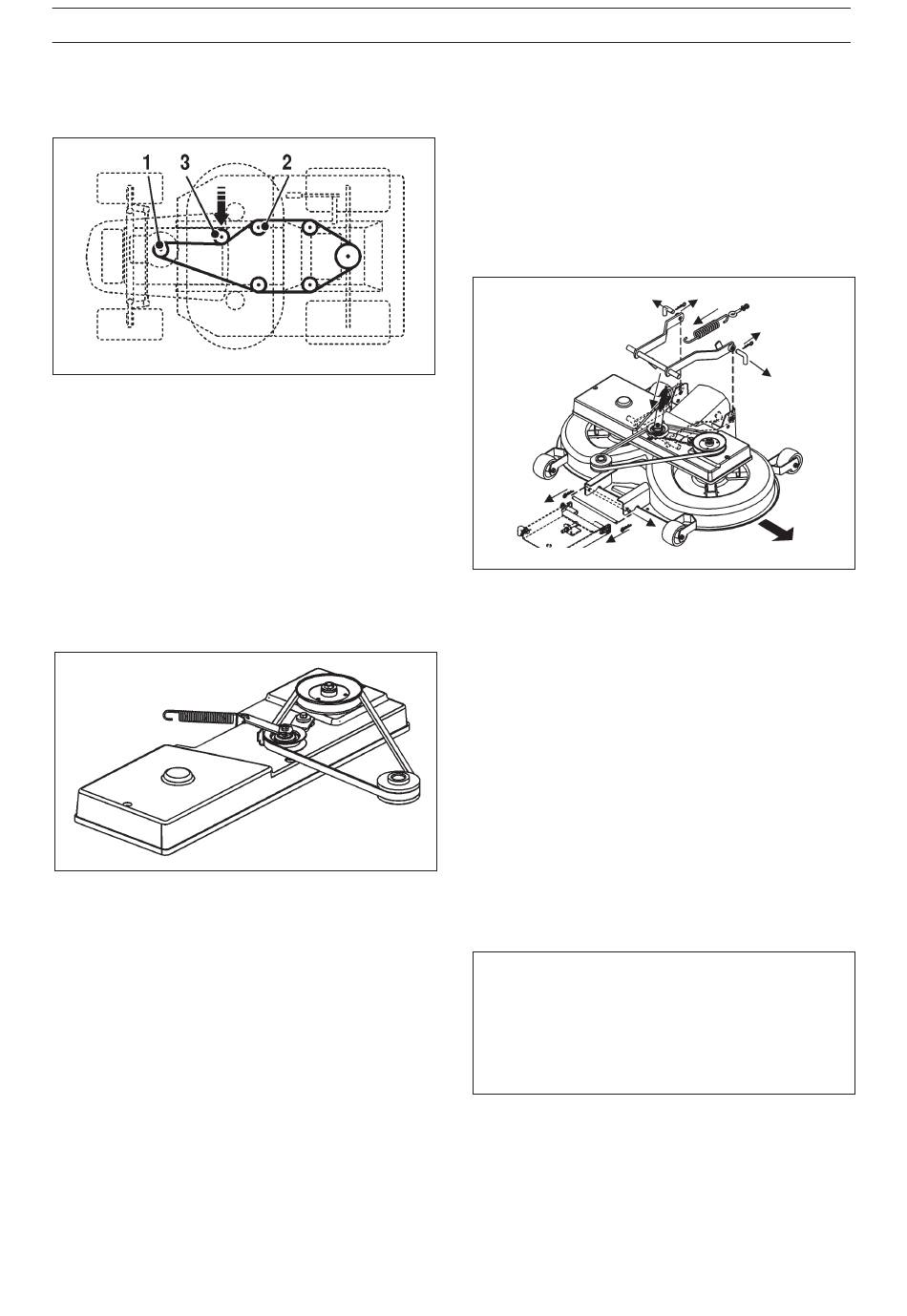

TRANSMISSIEDRIJFRIEM (AFB. 31)
Afb. 31
1. motorpoelie
2. poelie
3. rolpoelie
Stel de spanning van de riem in met poelie 3.
KOPPELINGSRIEM MAAIER (AFB. 32)
De spanning van de riem wordt automatisch
afgesteld met de door een veer gespannen
rolpoelie.
Afb. 32
RIEM MAAI-AGGREGAAT (FIG. 33)
AFSTELLEN VAN DE MAAIERRIEM
LET OP: Het is aan te bevelen om de tandriem van
de maaier na 20 uur werking af te stellen omdat de
nieuwe riemen gedurende de eerste inloopperiode
licht zullen uitrekken.
REGELINGEN
A. VERWIJDEREN VAN HET MAAI-
AGGREGAAT (FIG. 41)
1.
Zet het maai-aggregaat in de laagste stand.
2.
Trek de rolarmconstructie naar binnen en
verwijder V-snaar 17x1400 van de poelie.
3.
Haal de veer van de hefboom los.
4.
Schakel de contactstop van de
luchtklepschakelaar in de tunnel uit.
Afb. 41
5.
Til de tunnel op om het onderste deel van de
twee gelaste pennen los te maken die deze
bevestigen aan de maaikast.
6.
Trek de tunnel er ongeveer 10 cm naar
achteren uit. Zet de tunnel vast om te
voorkomen dat hij terugvalt.
7.
Verwijder de haarspeldpinnen uit de voorpen
en van de twee achterpennen.
LET OP: Hoewel het niet noodzakelijk is, is het
aan te bevelen om voor de veiligheid de grote
veer los te maken en om het opnieuw
installeren van het maai-aggregaat te
vergemakkelijken.
8.
Trek de achterpin er van een kant uit en
gebruik dan een platbektang om de tweede
achterpen er van de andere kant uit te trekken.
Indien de grote veer niet los is gemaakt, zal de
scharnierarm niet krachtig omhoog kunnen
springen. Plaats geen handen of vingers boven
de scharnierarm en gebruik een platbektang om
de tweede achterpen eruit te trekken.
9.
Trek de voorpen eruit.
10. Verwijder de V-snaar uit de elektromagnetische
koppeling
11. Haal het maai-aggregaat vanaf de zijkant uit de
trekker.
WAARSCHUWING
