• Klem de glasplaat met de glaslatten , korte glaslatten
links en recht, lange glaslatten voor en achter, vergeet
niet de luchtgeleider 7 terug te plaatsen.
• Draai de schroeven niet te vast in verband met kans
op glasbreuk.
4
7
7

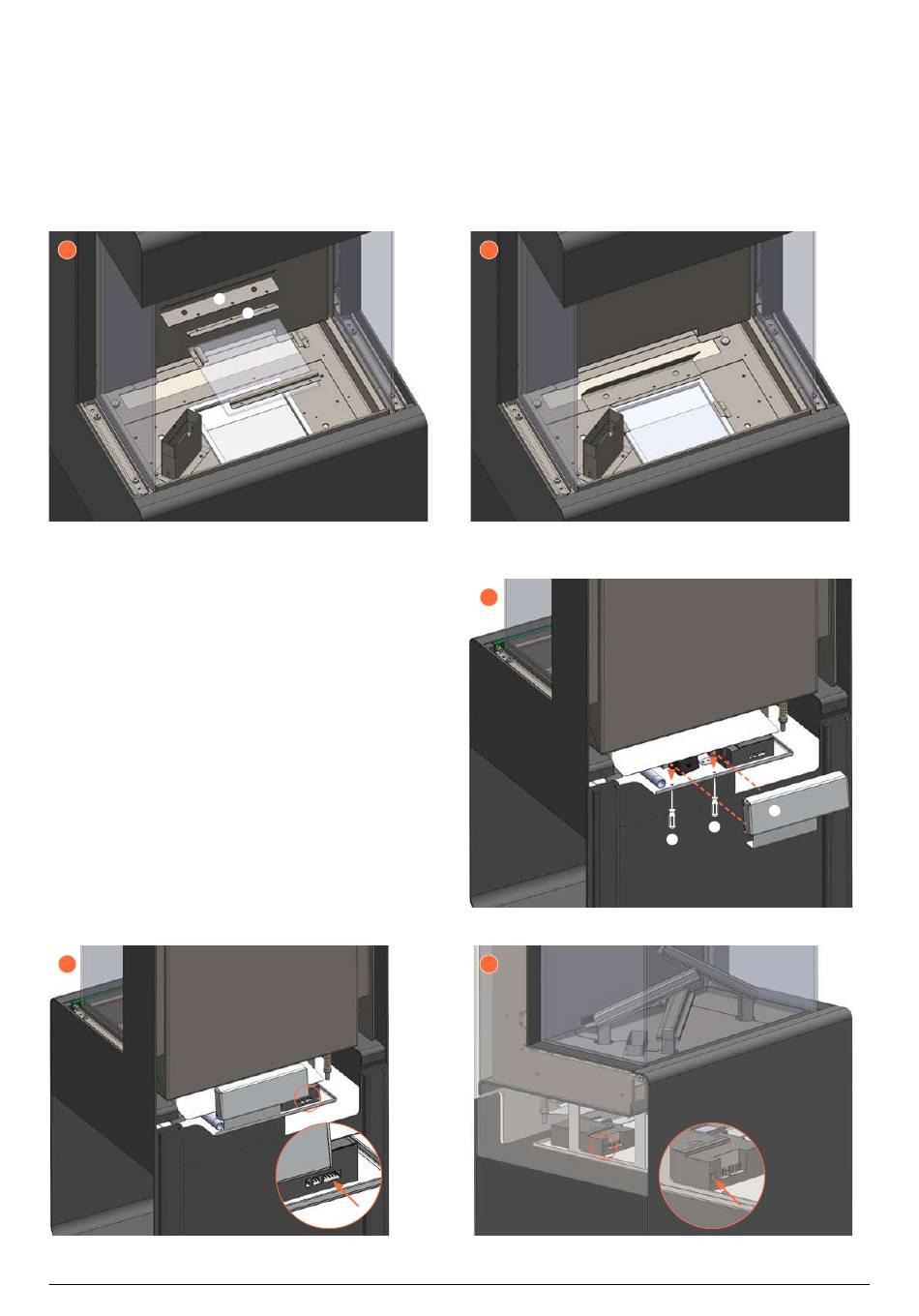

11.3 Plaatsen van de LED unit
De LED unit kunt u via de achterzijde of via de binnenzijde
monteren. Als de achterzijde van de haard goed bereikbaar is,
is montage via de achterzijde het eenvoudigst.
Montage via de achterzijde
• Verwijder de achterwand
• Plaats de LED unit op de montage plaat
de LED unit vast met twee schroeven 2..
• Sluit de kabel aan op de ontvanger 7.
• Sluit de voedingsadapter aan op de ontvanger
de 230Vac wandcontactdoos.
• Controleer of de LED module functioneert, zie ook
bedieningsvoorschrift van de haard.
7
Installatie-instructie
9 9
1 en schroef
6
en op
8
• Plaats de branders en de roosters terug in
omgekeerde volgorde.
• Plaats de meegeleverde houtset en decoratie materiaal,
zie hoofdstuk 3 Plaatsing keramische houtset en
bodembedekking.
• Plaats de voorruit, zie paragraaf 2.5 Plaatsen van de voorruit.
5
6
8
8
21
1
1
2
2
2
2
Trimline Tourmaline
