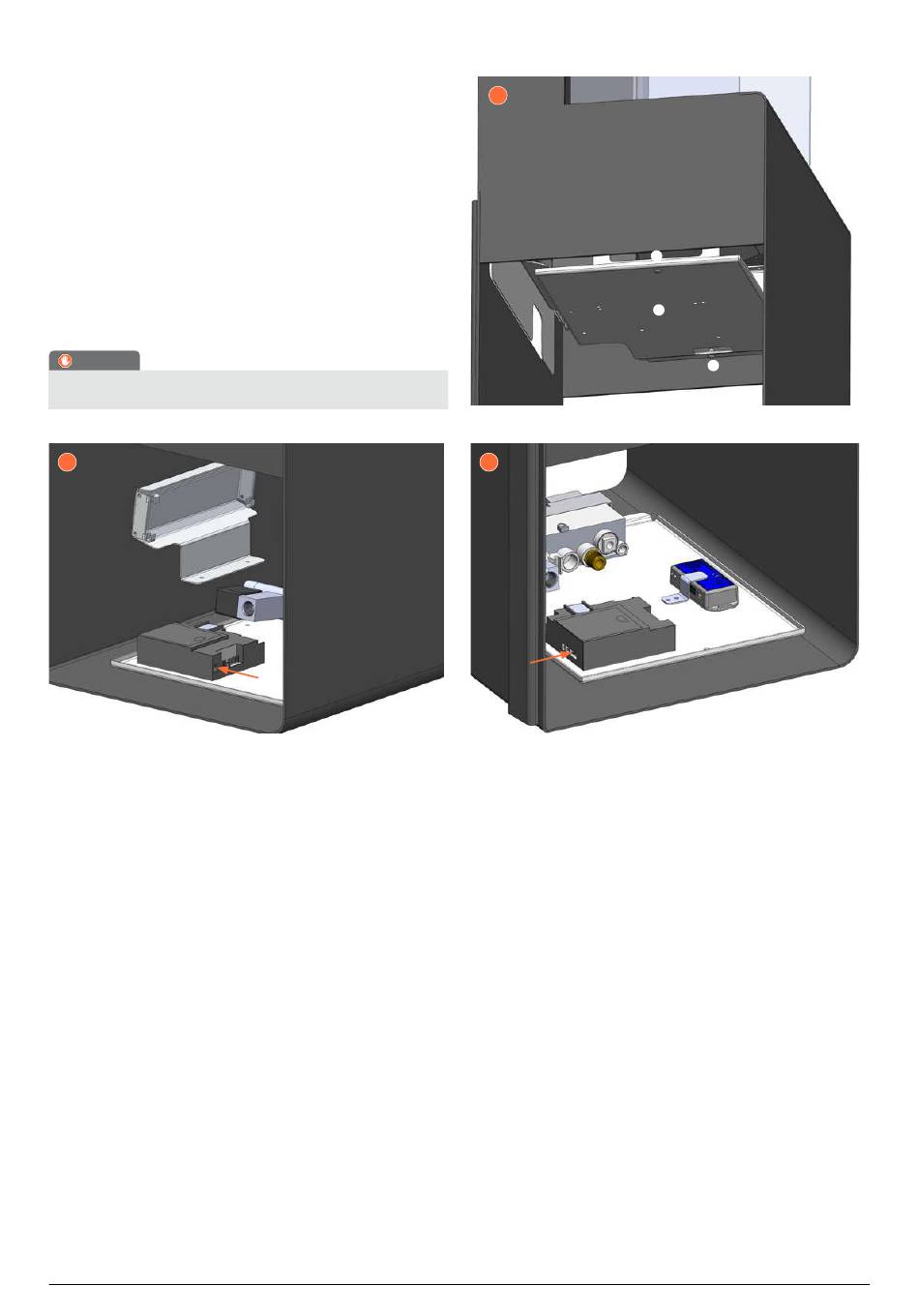

Montage via binnenzijde
• Verwijder borgschroef
9
• Til de montageplaat aan de rechterkant over de borgpen 2
• De montageplaat 3 zakt nu naar beneden.
• Plaats de LED module
op de montageplaat.
• Sluit de kabel aan op de ontvanger
• Sluit de voedingsadapter aan op de ontvanger
op de 230Vac wandcontactdoos.
• Controleer of de LED module functioneert, zie ook
bedieningsvoorschrift van de haard.
• Plaats de montageplaat terug, eerst inhaken aan de
rechterzijde, vervolgens de borgschroef aan de linkerkant
monteren.
LET OP
De kabel van de LED module mag de ontsteekkabel niet
raken of kruisen.
10
4 4
Installatie-instructie
1 links onder de montageplaat.
4 met de bijgeleverde schroeven
6.
5 en
5 5
9
11
8
6 6
22
1
1
3
3
2
2
Trimline Tourmaline
