WAARSCHUWING
GEVAAR VAN VLOEISTOFINJECTIE
Om het risico van ernstige verwondingen te
verminderen moet u altijd de Drukontlas-
tingsprocedure op blz. 7 volgen, steeds
wanneer u de instructie krijgt de druk te ont-
lasten.
Reparatie van de wartel
OPMERKING: Onder bestelnummer 214–823 is een repara-
tieset leverbaar om de wartel en de afdichtin-
gen van de wartel te vervangen. Onderdelen
die in de reparatieset zitten zijn in de tekst en
de tekeningen aangegeven met een sterretje,
bijvoorbeeld (4*).
*11
32
B
34

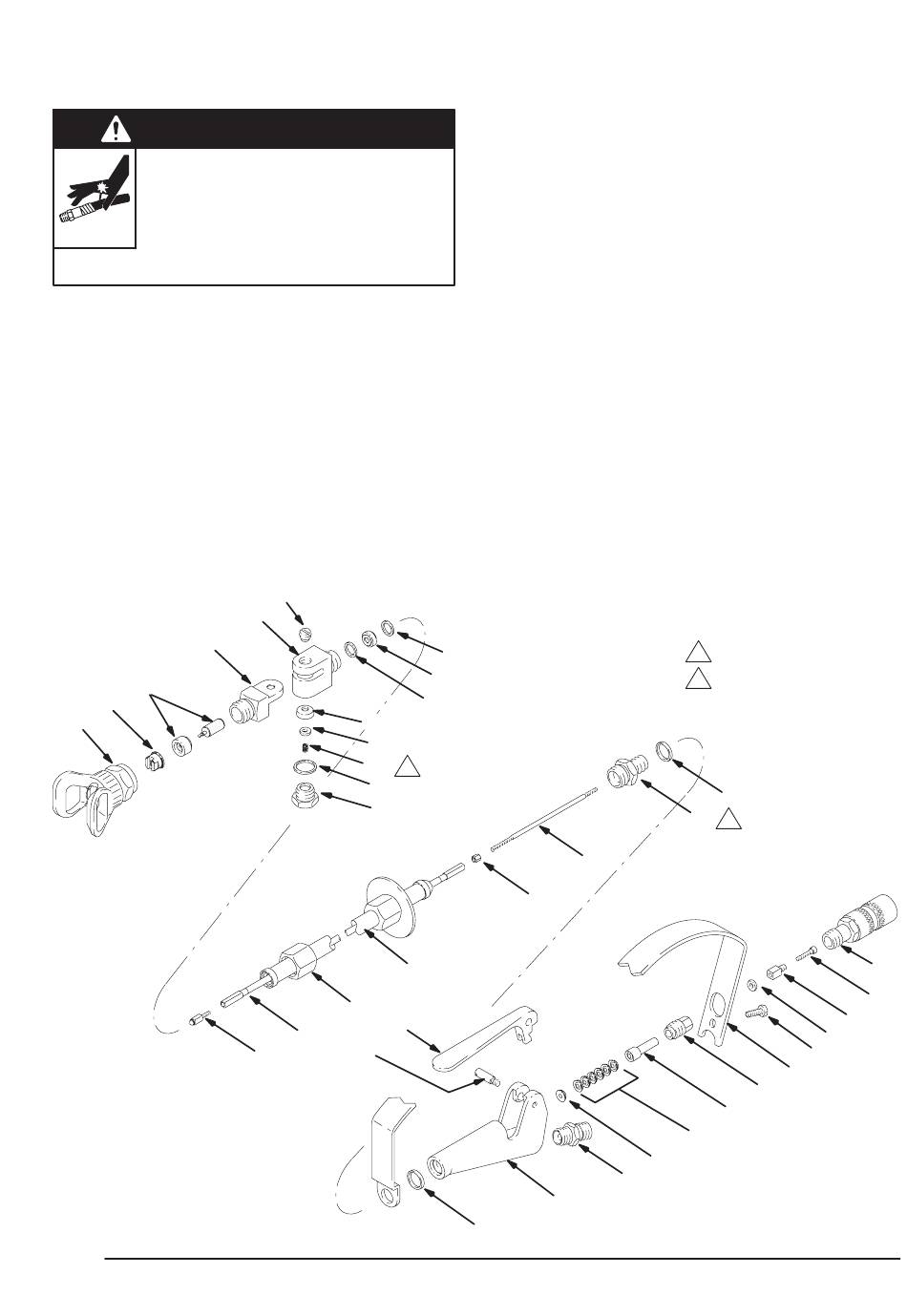

Afb. 6
Onderhoud
*27
*9
13*{
6*{
10*
1
4*
5*{
A
21
29
14
28*{
1.
Ontlast de druk. Koppel de materiaalslang af.
2.
Schroef de moer (A) van de verlengbuis los van het war-
telhuis (9*). Verwijder de klepzitting (31*) en de pakkin-
gen (7*). Zie Afb. 6.
3.
Schroef de toegangsplug (10*) los en verwijder de pakking
(5*), de veer (4*), de sluitring (6*) en de afdichting (13*).
4.
Verwijder de tipbeschermer (34), de tip (B) en het mater-
iaalfilter (32).
5.
Verwijder de schroef (27) en het wartelhuis (9*).
6.
Vervang zo nodig onderdelen en zet alles weer in elkaar
in omgekeerde volgorde. Draai de toegangsplug (10*)
aan met 30 tot 31 Nm.
7*{
31*{
7*{
12
30
22
23{
1
Aandraaien met 30–31 Nm
2
Aandraaien met 27–34 Nm
23{
25
2
16
17{
15
18{
8
35
3
19
6{
1
24
20
306–627
