* De vergrendelringen zorgen ervoor dat de matrasbodem
niet per ongeluk losraakt van de beduiteinden.

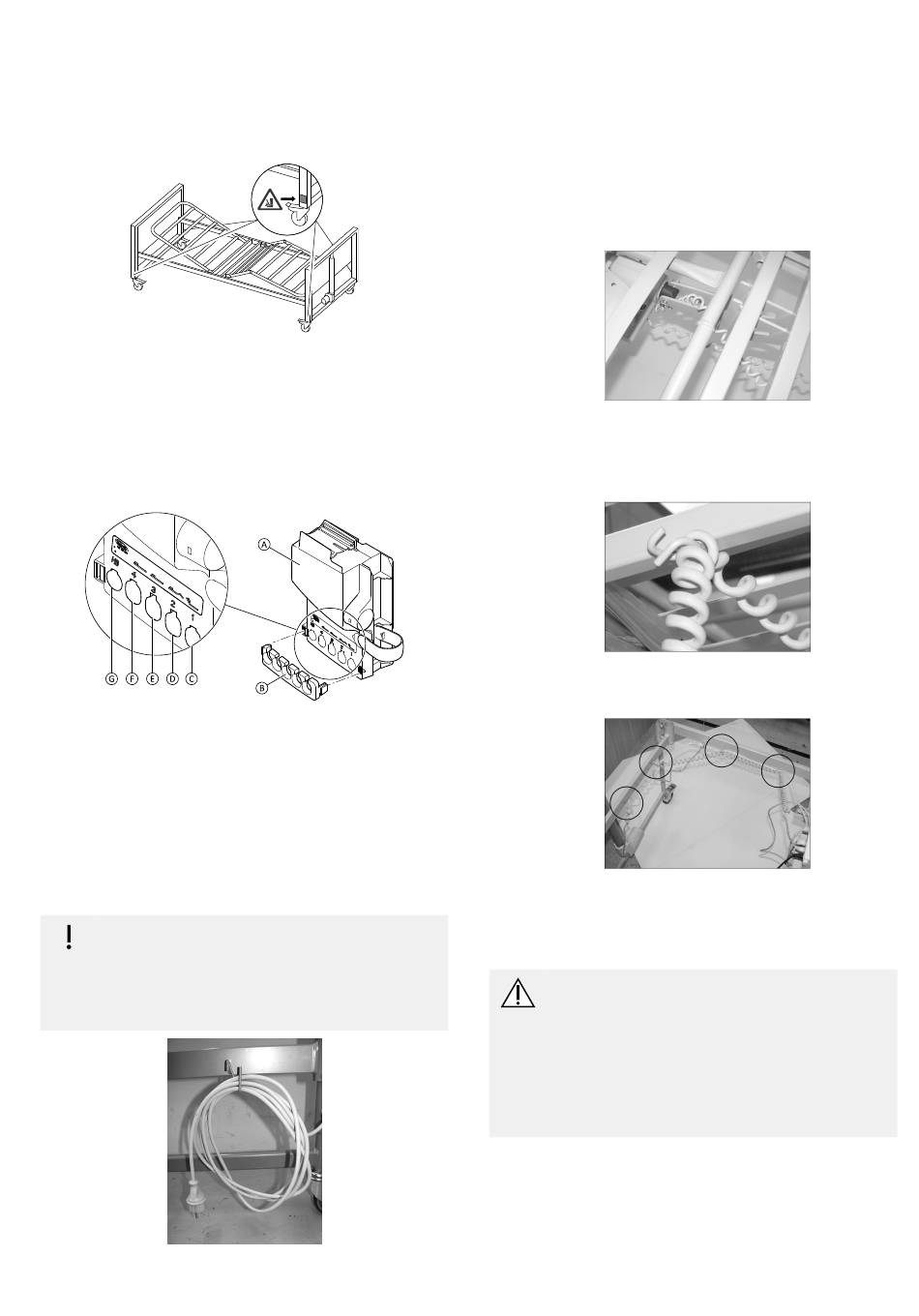

3.3.1 Labels bevestigen
(Alleen lage versie)
1. Plaats de vier labels met een waarschuwing voor het
bekneld raken van voeten (afzonderlijk geleverd) onder
de onderkant van de beduiteinden, in de buurt van de
zwenkwielen.
3.4 Bedieningsconsole
De bedieningsconsole is aan de motor van de rugleuning
bevestigd.
De bedieningsconsole A is voorzien van een sluitnok B en
een label met symbolen die aangeven waar de motorstekkers
moeten worden aangesloten:
•
Motor van rugleuning C
•
Motor van dijgedeelte D
•
Motor voor beduiteinde, voeteneinde E
•
Motor voor beduiteinde, hoofdeinde F
•
Handbediening G
3.5 Kabels
BELANGRIJK!
– De kabels moeten zodanig worden gelegd
dat deze worden vrijgehouden van de vloer
en de zwenkwielen niet blokkeren. Hang de
voedingskabel op aan de daarvoor bestemde
haak, zoals op de afbeelding.
60128469-A
Om te voorkomen dat de kabels beschadigd raken wanneer
de motoren worden geactiveerd, volgt u de onderstaande
instructies.
1. Sluit de kabels van de motoren van de beduiteinden
(hoofd- en voeteneind) rechtstreeks aan op de
bedieningsconsole.
2. De stekker van de dijmotor moet door de opening van
de ondersteuning voor de motor van de rugleuning
worden geleid en vervolgens worden aangesloten op
de bedieningsconsole.
3. Steek de stekker van de voedingskabel in de contactdoos.
4. Beweeg de motoren van de beduiteinden naar hun
hoogste stand.
5. Bevestig de motorkabel van het voeteneinde aan de
haak aan het voeteneinde.
6. Beweeg de rugleuning naar de hoogste stand.
7. Bevestig de motorkabels van het hoofdeinde aan de vier
haken aan het hoofdeinde.
8. Bevestig de sluitnok over de contacten op de
bedieningsconsole.
3.6 Zijhekken plaatsen
WAARSCHUWING!
Kans op lichamelijk letsel
Pas op dat u niet bekneld raakt bij het monteren
of demonteren van het zijhek.
– Let op uw vingers.
– Volg de instructies nauwgezet op.
– Controleer na elke montage of alle bevestigingen
goed zijn vastgedraaid en het zijhek correct
functioneert.
Verwijderbare zijhekken over 3/4 van de lengte
Montage
