7. Aansluitvoorbeelden

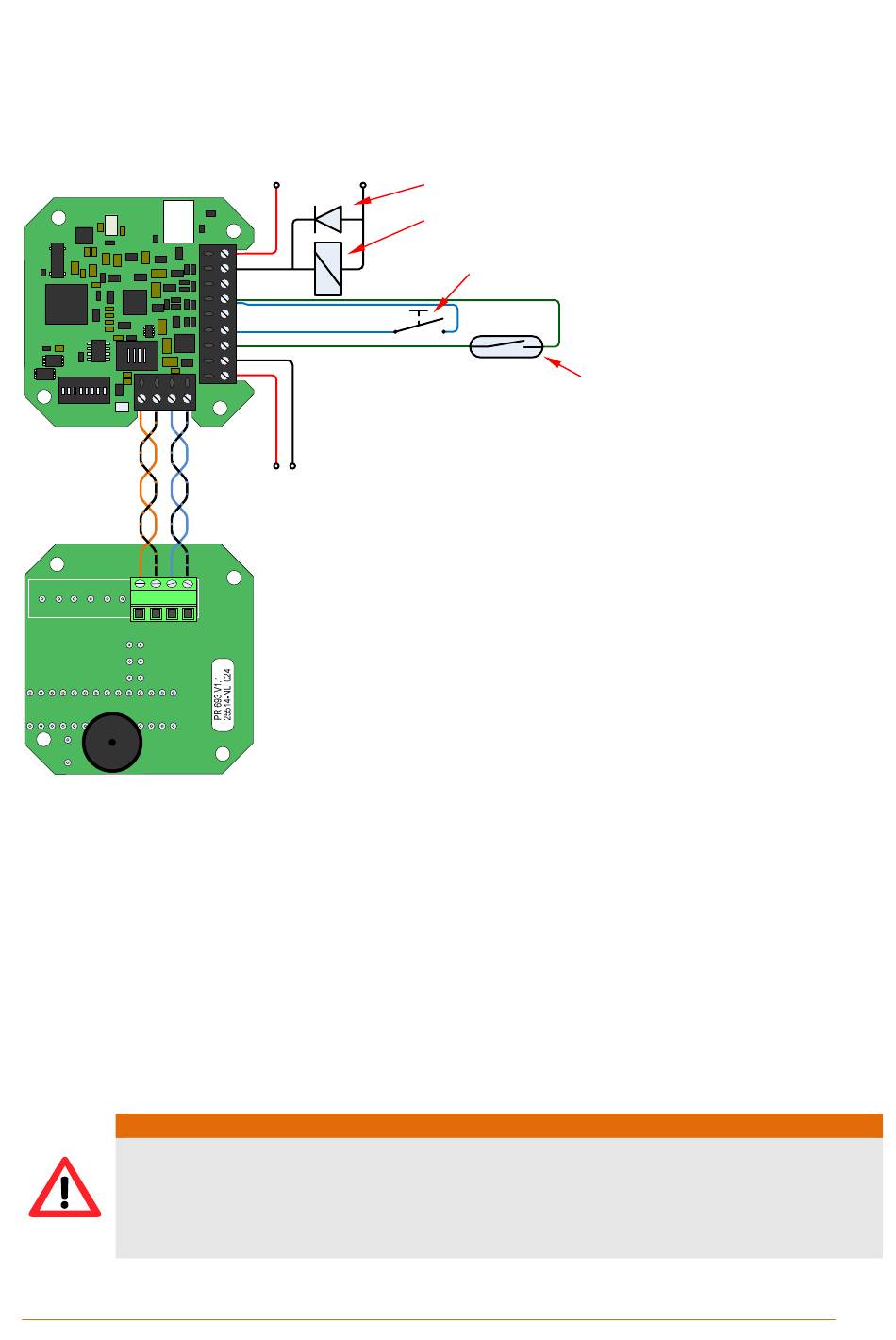

7.1. RF Deurcontroller met één wandlezer
1 2 3 4 5 6 7 8 9 10
LET OP
Omwille van de duidelijkheid is de bedrading voor de sensor, schakelaar, voedingen en slot niet
als getwiste aders getekend. Er wordt geadviseerd om voor deze bedrading wel getwiste
aderparen te gebruiken. Gebruik daarbij 1 getwist aderpaar voor iedere voeding, 1 getwist
aderpaar voor de schakelaar, 1 getwist aderpaar voor de sensor en 1 getwist aderpaar voor het
slot!
Installatiehandleiding ten behoeve van de Radaris Evolution RF Deurcontroller
PSU voor slot
+12..24VDC
GND
+12VDC GND
PSU voor RF Deurcontroller
en wandlezer(s)
PSU voor RF Deurcontroller
Deze voeding voedt de RF Deurcontroller en de bijbehorende
wandlezers. Deze PSU mag niet voor het slot gebruikt worden!
Deur open schakelaar
Wanneer deze schakelaar wordt ingedrukt stuurt de
RF Deurcontroller de deur open.
Deurstandsensor
Aan de stand van de sensor kan de RF Deurcontroller detecteren of
de deur open of gesloten is. Het gebruik van deze sensor is alleen
zinvol bij een 'Online TiSM' systeem of in combinatie met een
RF Module.
PSU voor slot
Het slot mag niet gevoed worden uit de voeding van de
RF Deurcontroller! Hiervoor moet dus een aparte voeding worden
gebruikt. Het relais van de controller mag maximaal 24V / 0,8A
schakelen.
Pagina 14 van 16
Blusdiode !
Slot of kleefmagneet
Deur-open schakelaar
Deurstandsensor
Versie 1.0, release 20130311
