Installatie
5.2.9

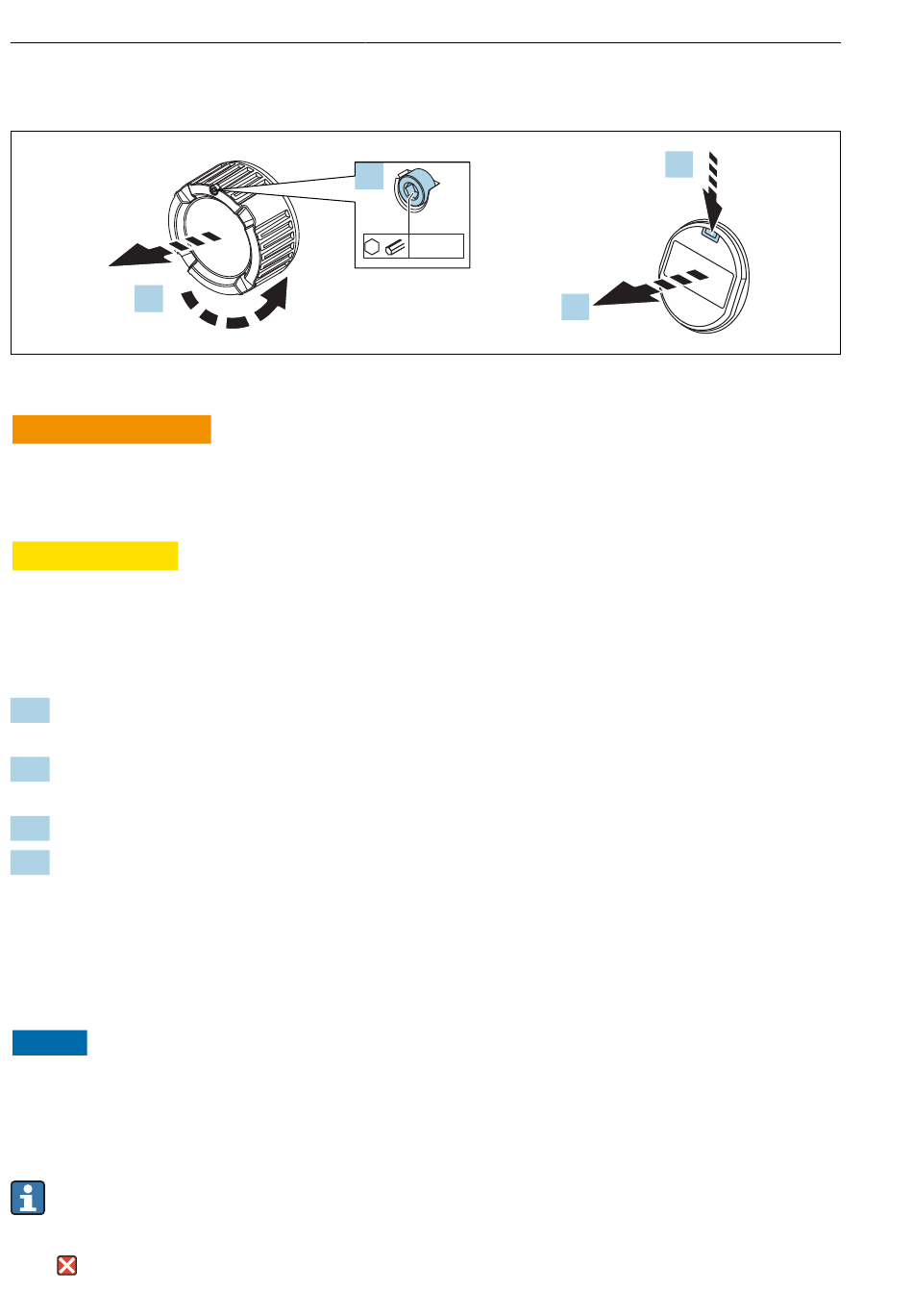

Verdraaien van de displaymodule
2.
WAARSCHUWING
L
Voedingsspanning ingeschakeld!
Risico van elektrische schokken en/of explosie!
‣
Schakel de voedingsspanning uit voordat het meetinstrument wordt geopend.
VOORZICHTIG
L
Wanneer het deksel van het aansluitcompartiment van de behuizing met twee
compartimenten wordt geopend, kunnen uw vingers bekneld raken tussen het deksel en
het drukcompensatiefilter.
‣
Open het deksel langzaam.
1.
Indien aanwezig: maak de schroef van de dekselborging voor het
elektronicacompartiment los met de inbussleutel.
2.
Schroef het deksel van het elektronicacompartiment van de transmitterbehuizing en
controleer de dekselafdichting.
3.
Druk op het ontgrendelmechanisme en verwijder de displaymodule.
4.
Verdraai de displaymodule in de gewenste positie: maximaal 4 × 90° in elke richting.
Plaats de displaymodule op het elektronicacompartiment in de gewenste positie tot deze
vastklikt. Schroef het deksel van het elektronicacompartiment weer op de
transmitterbehuizing. Na montage: zet de borgschroef van het deksel weer vast met de
inbussleutel 0,7 Nm (0,52 lbf ft) ±0,2 Nm (0,15 lbf ft).
5.2.10
Sluit het deksel van de behuizing
LET OP
Schroefdraad en behuizingsdeksel beschadigd door vuil en afzettingen!
‣
Verwijder de afzettingen (bijv. zand) op het schroefdraad van de deksel en de behuizing.
‣
Wanneer u nog steeds weerstand voelt bij het sluiten van het deksel, controleer het
schroefdraad dan nogmaals.
Schroefdraad behuizing
De schroefdraad va het elektronica- en aansluitcompartiment is gecoat met een
smeerlaklaag.
Vermijd aanvullende smering.
16
1.
4 mm
Deltabar PMD78B HART
3.
4.
Endress+Hauser
A0038224
