Elektrische aansluiting
6.2.9

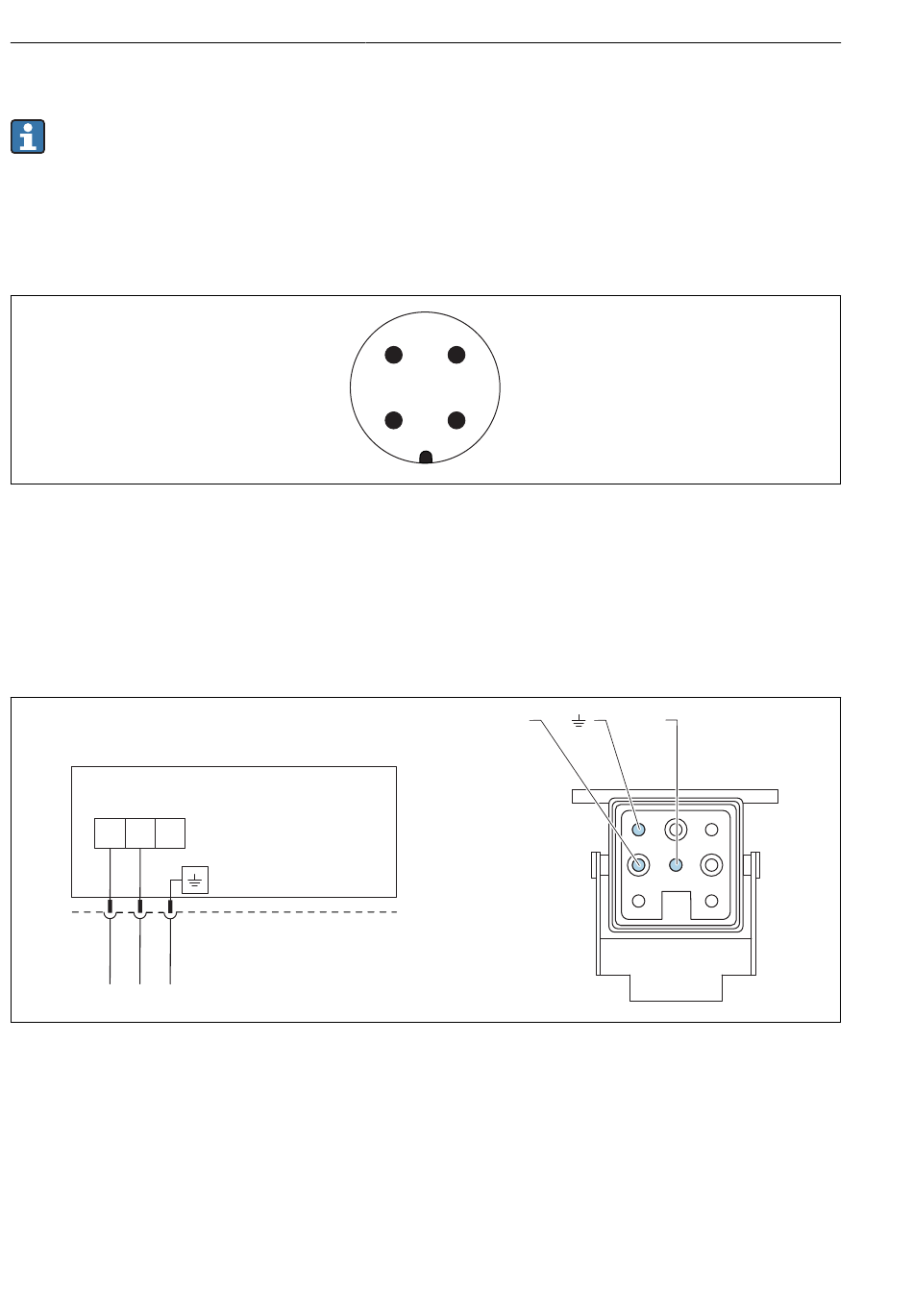

Leverbare instrumentstekkers
In geval van instrumenten met een connector, hoeft de behuizing niet te worden
geopend om de verbinding te maken..
Gebruik de meegeleverde afdichtingen om het binnendringen van vocht in het
instrument te voorkomen.
Meetinstrumenten met M12-connector
1
Signaal +
2
Niet toegekend
3
Signaal -
4
Aarde
Meetinstrumenten met Harting-connector Han7D
A
+ –
+
–
A
Elektrische aansluiting voor instrumenten met Harting-connector Han7D
B
Aanzicht connectoraansluiting op instrument
22
4
1
Han7D
3
2
B
–
Deltabar PMD78B HART
A0011175
+
8
7
6
1
2
5
4
3
A0041011
