30
Configuratie van de Wallbox eMH2 – Databekabeling met de computer
|
Beschikbaarheid
Gratis te downloaden via www.ablmobility.de
Beschrijving
Separate handleiding, geïntegreerd in de applicatie en opgenomen in de installatiemap.
Charge Point Administration
Charge Point Administration is een applicatie die is ingebouwd in de Single Board Computer (SBC) van de control-
ler-wallbox. Deze is toegankelijk via een browser van een Windows PC en wordt gebruikt om de volgende en andere
parameters van de groepsinstallatie te configureren:
ƒ Instellen van de systeemconfiguratie
ƒ Instellen van statisch of dynamisch lastmanagement voor het systeem
ƒ Weergave en instellen van de OCPP-configuratie
ƒ Verbinding met een backend
ƒ Weergave van de systeemstatus
ƒ Weergave van de wallbox-parameters in de groep
ƒ Plaatsing van de wallboxen in het systeem
ƒ Instellen van de datacommunicatie
Beschikbaarheid: Op te roepen via het browseradres
ler-wallbox op de pc
Beschrijving: "Instellen via de toepassing Charge Point Administration" op pagina 31 e.v.
In beide gevallen moet de controller-wallbox eMH2 via de configuratiekit CONFCAB op een geschikte computer wor-
den aangesloten (zie volgende paragraaf).
Databekabeling met de computer
Voor de bekabeling tussen de Wallbox eMH2 en een Windows-PC heeft u de als accessoire verkrijgbare CONFCAB
configuratiekit nodig. Deze zet de Modbus-interfaces van de wallbox om naar de USB-poort van de computer. De be-
kabeling voor elke serie van de Wallbox eMH2 kan worden gemaakt via de componenten van de CONFCAB:
ƒ 1 USB-verlengkabel
ƒ 2 USB-RJ45-adapters
ƒ 3 RJ45-patchkabel naar enkele aders
ƒ 4 RJ45-patchkabel naar RJ12
ƒ 5 RJ45-patchkabel naar RJ45

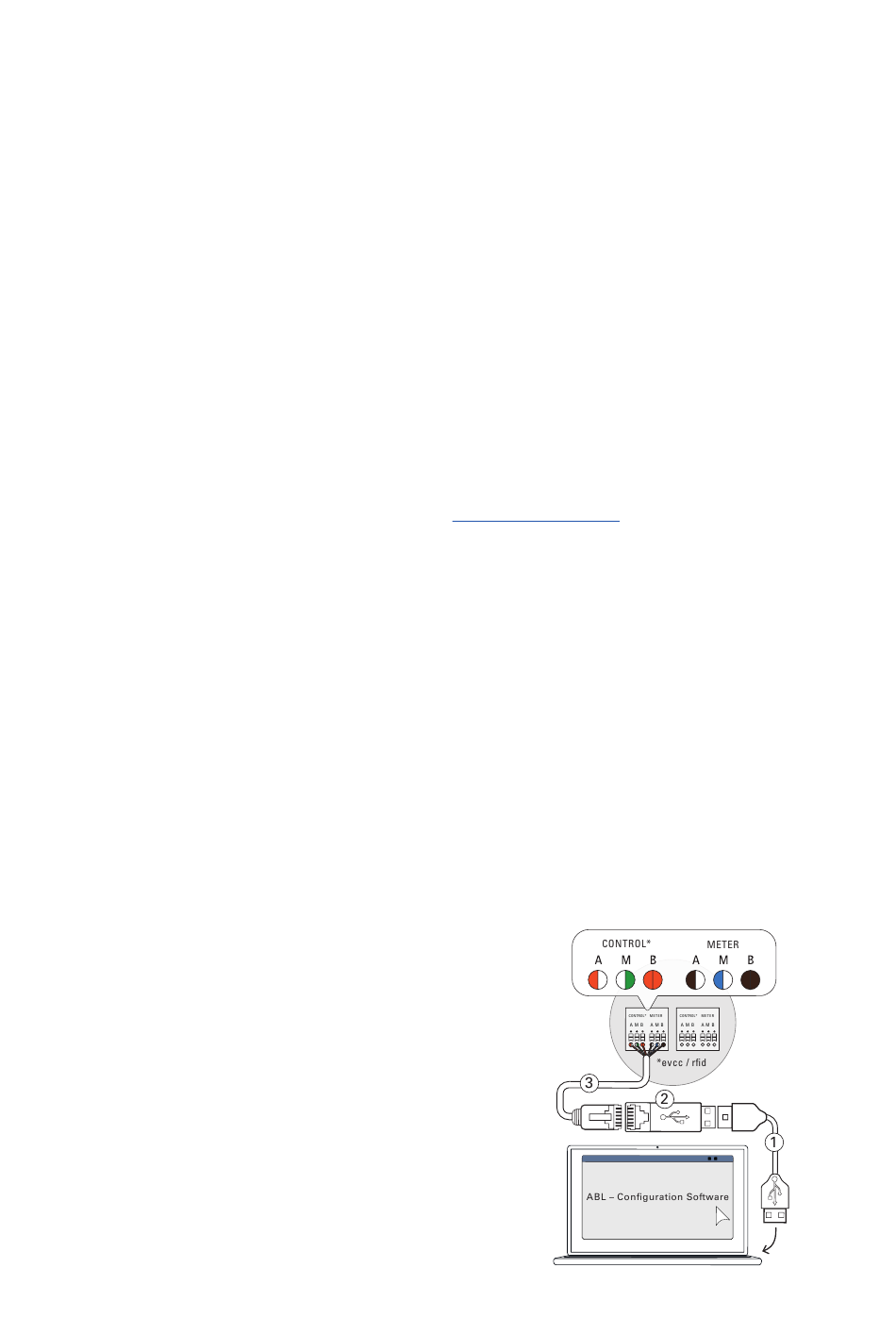

Ga als volgt te werk om Wallbox eMH2 met een kabel met de computer te verbinden:
Controller-wallbox eMH2 met veerklemmen
(tot medio 2021)
Open het deksel van de behuizing van de control-
1
ler-wallbox en verwijder de elektronica-afdekking
zoals beschreven in de paragraaf "Voorbereiding en
bevestiging van de wallbox" op pagina 16.
Verbind de patchkabel 3 met de veerklemmen links
2
van de MCB en de RCCB.
Sluit de USB-verlengkabel 1 aan op een USB-inter-
3
face van de computer.
Sluit de patchkabel 3 met behulp van de USB-RJ45-
4
adapter 2 aan op de USB-verlengkabel 1.
De bekabeling tussen de wallbox en de computer is aan-
gelegd.
http://169.254.1.1:8300/
na het aansluiten van een control-
