Toewijzingsdiagram van veerklem naar Easy2Install-interface
Voor gemengde bekabeling tussen laadstations met E2I-interfaces en veerklemmen binnen een groepsinstallatie
moet het onderstaande toewijzingsschema worden gevolgd. Voor elk kabeltraject tussen deze twee interfacesyste-
men is een gesplitste Ethernet/patchkabel RJ45 naar enkele aders (1 stuk) nodig.
De bekabeling wordt dan als volgt aangelegd:
ƒ Controller/extender met veerklem op extender met Easy2Install-interface
In deze configuratie worden de afzonderlijke aders van een enkelzijdig gesplitste ethernetkabel (CAT5e of hoger)
op de veerklem R van het controller- of extender-laadstation gezet, terwijl de RJ45-stekker van de ethernetkabel
in de linker Easy2Install-interface van de volgende extender wordt gestoken.
ƒ Controller/extender met Easy2Install-interface op extender met veerklem
In deze configuratie wordt de RJ45-stekker van de ethernetkabel in de rechter Easy2Install-interface van het
controller- of extender-laadstation gestoken, terwijl de gesplitste aders van de ethernetkabel worden verbonden
met de veerklem L in de volgende extender.

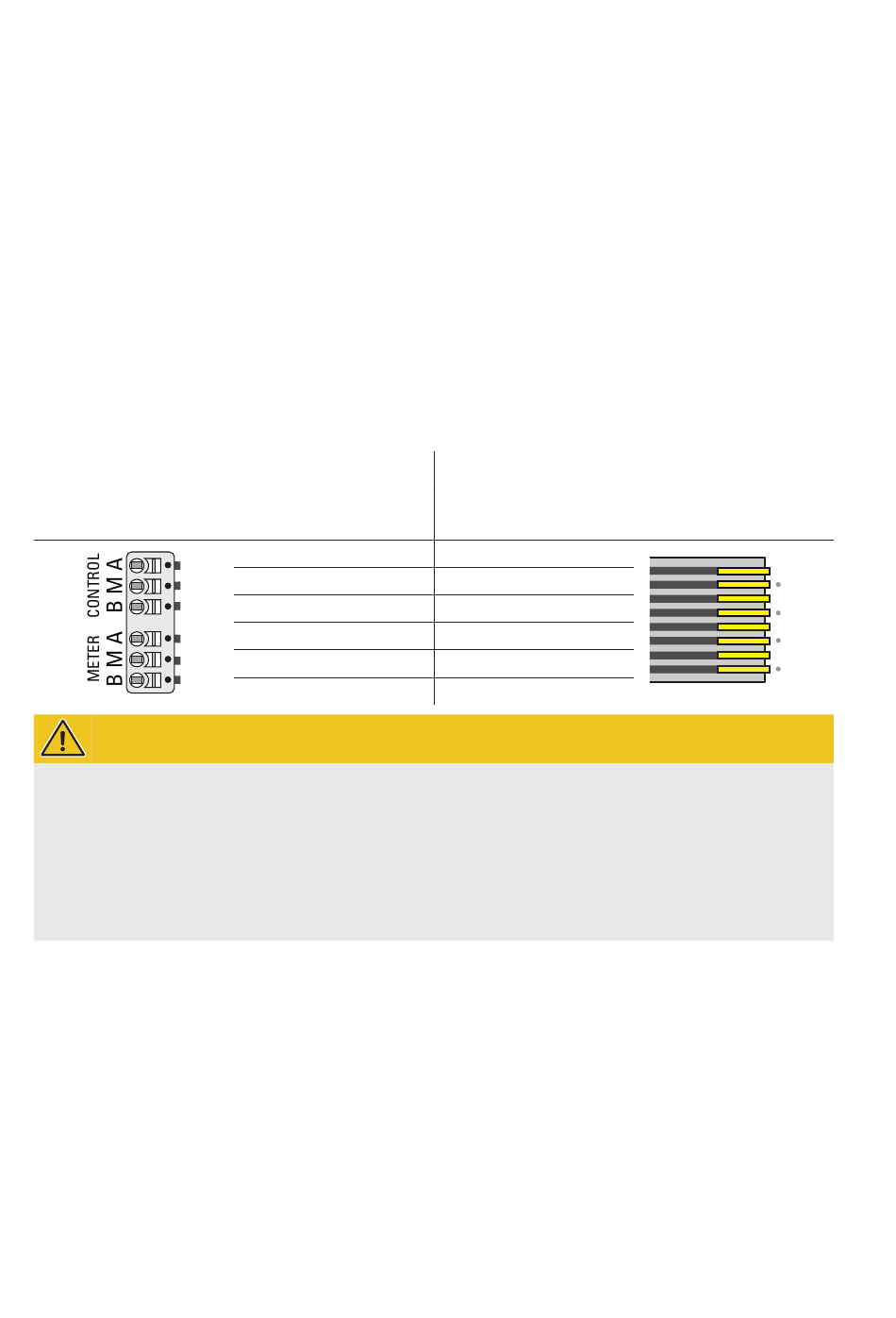

In beide gevallen moeten de afzonderlijke aders van de ethernetkabel worden aangesloten zoals hieronder is aange-
geven.
Veerklem
Bovenaanzicht klem
OPGELET!
Identieke toewijzing van de aders
Let op:
ƒ Aangezien de toewijzing tussen de aderkleuren en de contacten van een RJ45-stekker niet gestandaardiseerd
is, worden in de bovenstaande illustratie alleen de toewijzingen tussen het RJ45-contact en het contact van
de veerklem weergegeven.
ƒ Deze toewijzingen moeten consequent worden nageleefd, anders is foutloze communicatie in het systeem
niet mogelijk.
Databekabeling via LOMK218
Voor alle Wallboxen eMH2 met veerklemmen (tot medio 2021) kunt u in plaats van de configuratiekit CONFCAB ook
de kabelset LOMK218 gebruiken voor de databekabeling met een computer.
In dit geval zijn er echter de volgende beperkingen:
ƒ De LOMK218 kan alleen worden gebruikt in combinatie met de ABL Configuration Software tot versie 1.6. Vanaf
versie 1.7 en hoger moet u in ieder geval de configuratiekit CONFCAB gebruiken.
ƒ Met de LOMK218 kan alleen de CONTROL- of de METER-bus van de wallbox worden aangesproken, maar niet
beide tegelijk. Voor het instellen van de laadregelaar en het RFID-model moet daarom de RS485-RJ12-adapter van
de LOMK218 worden aangesloten op de klemmen A, M en B van de CONTROL-bus. Om de energiemeter en de
logging gateway (indien aanwezig) in te stellen, moet u eerst de RS485-RJ12-adapter loskoppelen en vervolgens
aansluiten op de klemmen A, M en B voor de METER-bus.
Bijlage – Toewijzingsdiagram van veerklem naar Easy2Install-interface
ABL-bus-toewijzing
CONTROL A
CONTROL M
CONTROL B
METER A
METER M
METER B
RJ45-stekker
PIN-toewijzing
1
3 & 6
2
7
4 & 5
8
1
8
|
Bovenaanzicht
RJ45-stekker
1
1
2
3
3
4
5
5
6
7
7
8
1
8
55
2
4
6
8
