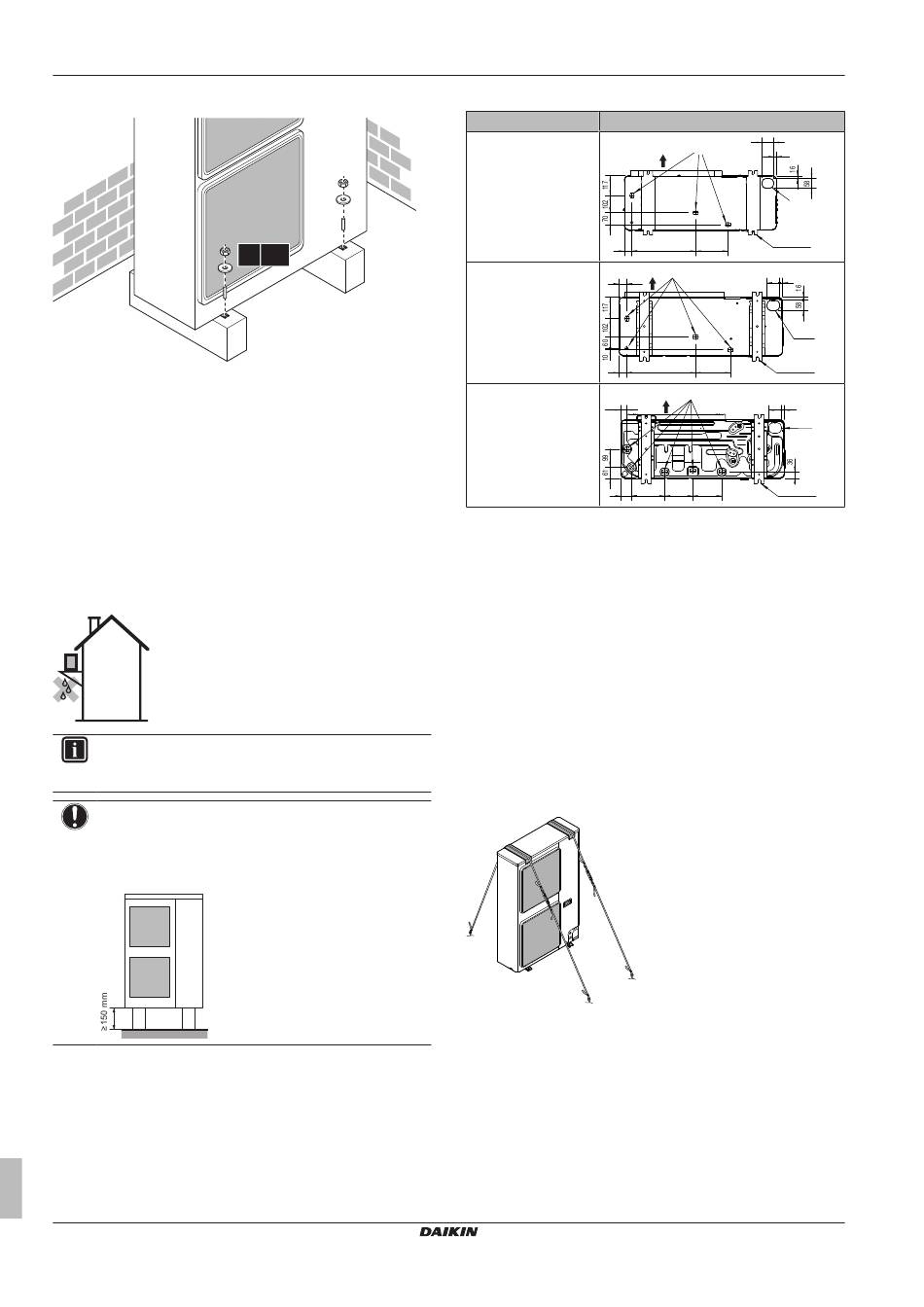

7 Installatie
7.3.4
De buitenunit installeren
7.3.5
Afvoer voorzien
▪ Controleer of het condenswater goed kan worden afgevoerd.
▪ Plaats de unit op een sokkel om een goede afvoer te hebben,
zodat ijs zich niet kan ophopen.
▪ Voorzie een waterafvoerkanaal rond de fundering om het
overtollig water rond de unit af te voeren.
▪ Vermijd dat het afgevoerd water over het voetpad vloeit om ervoor
te zorgen dan het voetpad niet glad wordt bij vriestemperaturen.
▪ Indien u de unit op een frame installeert, plaats dan een
waterdichte plaat op maximum 150 mm van de onderkant van de
unit om te verhinderen dat water in de unit kan binnendringen en
afgevoerd water zou druppelen (zie de volgende afbeelding).
INFORMATIE
U
kunt
de
optionele
gebruiken (alleen voor ERHQ).
OPMERKING
Als de afvoeropeningen van de buitenunit geblokkeerd
worden door een installatiebasis of het oppervlak van de
vloer, moet u de unit hoger plaatsen zodat er een vrije
ruimte van meer dan 150 mm onder de buitenunit ontstaat.
Uitgebreide handleiding voor de installateur
26
4× M12
afvoerblindpropkit
(EKDK04)
Afvoeropeningen
Model
ERHQ_V3
45
ERHQ_W1
45
43
ERLQ
35
60
a
Uitblaaszijde
b
Afvoeropeningen
c
Uitbreekopening (leidinginlaat - doorvoer langs onderen)
d
Ankerpunten
7.3.6
Ervoor zorgen dat de buitenunit niet kan
omvallen
Wanneer de unit staat waar hevige windstoten de unit kunnen doen
overhellen, neem dan de volgende maatregelen:
1 Maak 2 kabels klaar zoals getoond op de volgende afbeelding
(ter plaatse te voorzien).
2 Leg de 2 kabels over de buitenunit.
3 Stop een stuk rubber tussen de kabels en de buitenunit zodat
de kabels de verf niet kunnen beschadigen (ter plaatse te
voorzien).
4 Maak de uiteinden van de kabels vast. Span deze uiteinden
aan.
7.4
De binnenunit monteren
7.4.1
Over het monteren van de binnenunit
Wanneer
De buitenunit en binnenunit moet worden gemonteerd alvorens de
koelmiddel- en waterleidingen kunnen worden aangesloten.
Onderaanzicht (mm)
71
a
b
16
c
d (4×)
376
191
a
b
71
16
c
d (4×)
378
191
a
b
71
16
c
d (4×)
182
154
159
ERHQ+ERLQ011~016 + EHVZ16S18CB
Daikin Altherma – Lage-temperatuur-Split
4P401677-1B – 2017.04
