SA 07.2 – SA 16.2/SAR 07.2 – SAR 16.2 meld- en stuureenheid: elektromechanisch
AC 01.2 Intrusive
Achtergrondverlichting
7.3.1.
Gestructureerde opbouw en navigatie
Groepen
ID
De onderste regel in het display [6] dient als navigatiehulp en toont welke drukknoppen
[1– 4] voor de menubediening kunnen worden gebruikt.

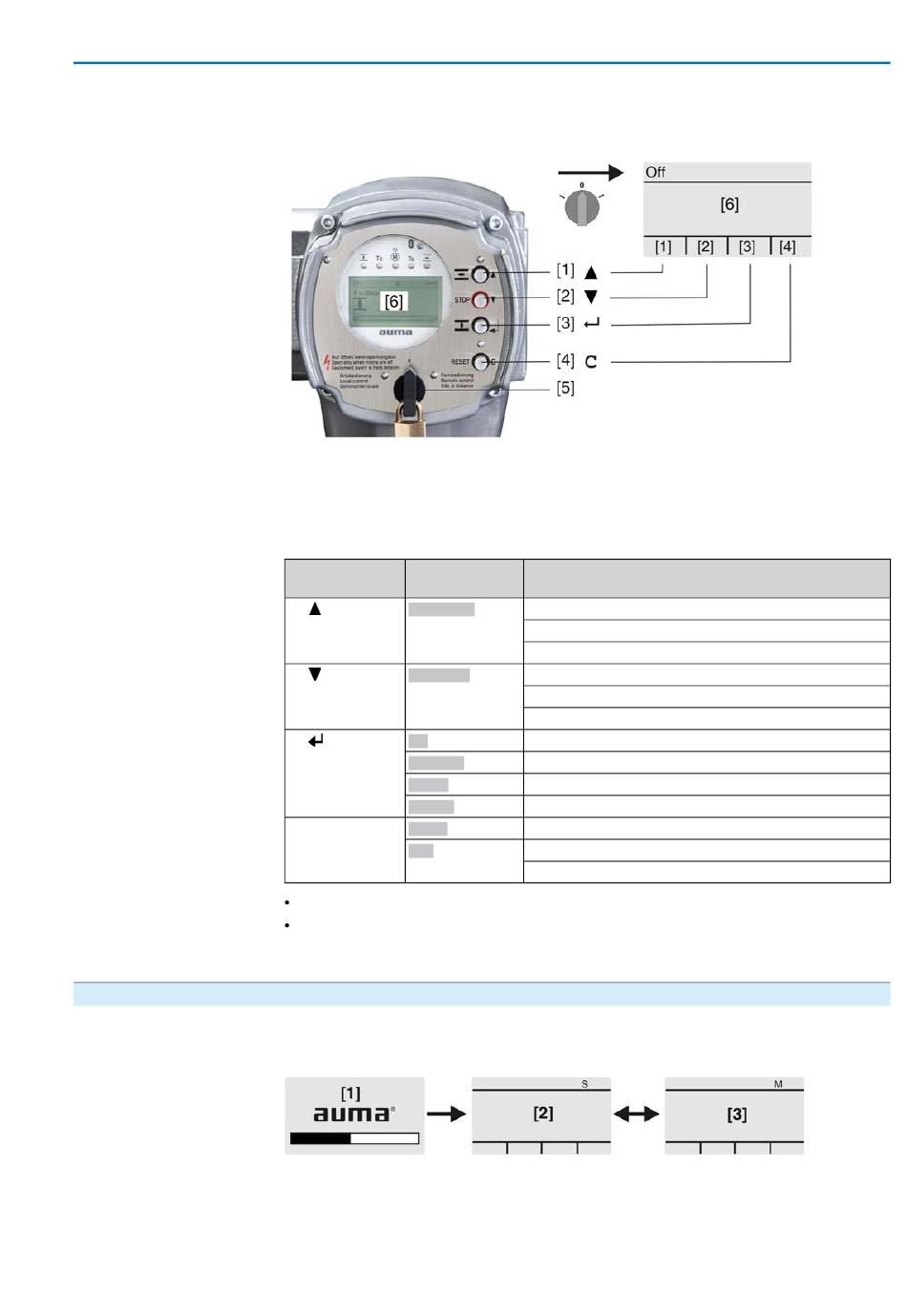

Afbeelding 35:
[1–4] Drukknoppen resp. navigatiehulp
[5]
Keuzeschakelaar
[6]
Display
Tabel 21: Belangrijke drukknopfuncties voor de menubediening
Drukknop
Navigatiehulp in
het display
Omhoog▲
[1]
Omlaag▼
[2]
Ok
[3]
Opslaan
Wijzig
Details
[4] C
Setup
Esc
Tijdens normaal bedrijf is de verlichting wit. Bij een fout is zij rood.
Zodra een drukknop wordt bediend, wordt het display helderder verlicht. Indien
gedurende 60 seconden geen drukknop wordt bediend, wordt het display weer
donkerder.
De weergaven in het display zijn onderverdeeld in 3 groepen:
Afbeelding 36: Groepen
[1]
Startmenu
[2]
Statusmenu
[3]
Hoofdmenu
Statusmenu en hoofdmenu zijn met een ID gekenmerkt.
Functies
Pagina/selectie wisselen
Waarden wijzigen
Cijfers 0 tot 9 invoeren
Pagina/selectie wisselen
Waarden wijzigen
Cijfers 0 tot 9 invoeren
Selectie bevestigen
Opslaan
Naar het menu Wijzigen omschakelen
Meer details weergeven
Naar het hoofdmenu omschakelen
Procedure annuleren
Terug naar de vorige weergave
Bediening
41
