Mechanische standaanwijzing via pijlmarkering op deksel
Eigenschappen
52
SA 07.2 – SA 16.2/SAR 07.2 – SAR 16.2 meld- en stuureenheid: elektromechanisch
Melding LED 2 = Momentstoring DICHT
Melding LED 3 = Thermische storing
Melding LED 4 = Momentstoring OPEN
Melding LED 5 (rechts) = Eindstand OPEN, puls
Signaal tussenstand = OPEN/DICHT = Uit
Overige instelwaarden:
Zie handboek (gebruik en instelling).

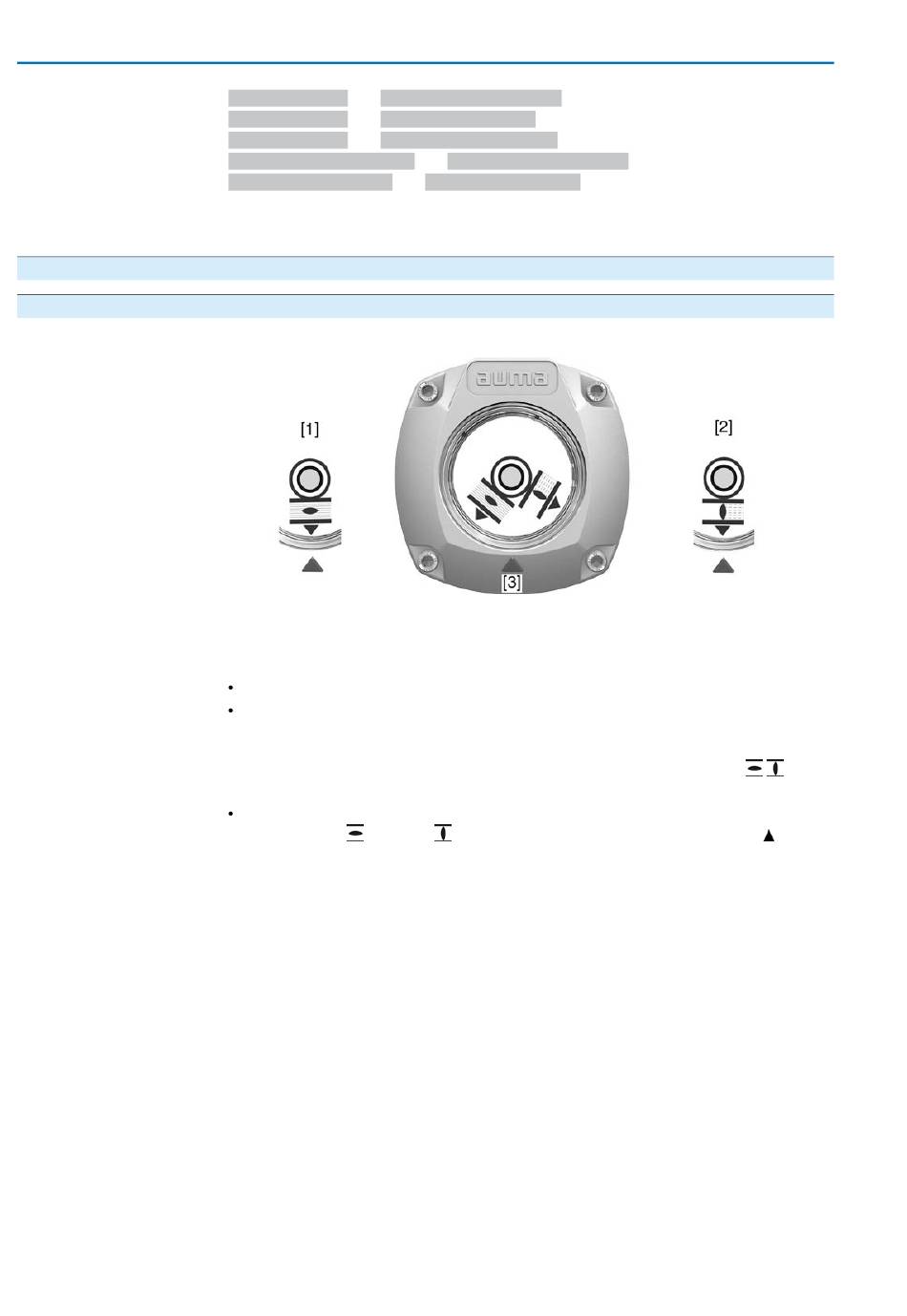

Afbeelding 60: Mechanische standaanwijzing
[1]
eindstand OPEN bereikt
[2]
eindstand DICHT bereikt
[3]
pijlmarkering op het deksel
is onafhankelijk van de stroomvoorziening
dient als indicatie aandrijving in bedrijf: schijfje mechanische standaanwijzing
draait zich, indien de aandrijving een beweging uitvoert en toont bijgevolg
continu de stand van de afsluiter
(Bij de uitvoering „rechtsom draaiend sluiten" draaien de symbolen
beweging in de richting DICHT tegen de wijzers van de klok in)
geeft het bereiken van de eindstanden aan (OPEN/DICHT)
(symbolen
(OPEN)/
deksel)
(DICHT) wijzen daarbij naar pijlmarkering
