4.2.2 Met gebruik van Modbus of HART
Om het HART-protocol te kunnen gebruiken moet de juiste stroom worden geselecteerd (1,25 mA of
3,5 mA). De fabrieksinstelling is 3,5 - 20 mA. Deze instelling kan alleen via HART of Modbus worden
gewijzigd.
Instellingen voor Modbus en HART kunnen via de dipschakelaar worden gewijzigd.
Lees de gebruiksaanwijzing van FL500 Modbus Communicatie (ond.nr. 10193214) voor meer infor-
matie over het wijzigen van de toestelinstellingen via Modbus.
Lees de gebruiksaanwijzing van FL500 HART Communicatie (ond.nr. 10193215) voor meer infor-
matie over het wijzigen van de toestelinstellingen via HART.
4.3
Gevoeligheidscontrole
Gebruik de TL105 Testlamp of de functie alarmtest om te controleren of elk toestel correct werkt.
Als het toestel niet correct werkt, lees dan hoofdstuk 7 "Problemen oplossen" voor instructies.
4.3.1 TL105 Testlamp
De TL105 testlamp is een oplaadbare, op batterijen werkende testbron die wordt gebruikt om de
correcte werking van het toestel te controleren. De testlamp is een hoogenergetische breedband stra-
lingsbron die voldoende energie uitstraalt in zowel het ultraviolette als infrarood spectrum om de UV-
en IR-detectors te activeren. De TL105 testlamp flakkert automatisch op de juiste sterkte voor
verschillende modellen om een brand te simuleren. De interne batterijen kunnen, indien volledig
opgeladen, 30 minuten ononderbroken werken. Wanneer de batterijlading onder het niveau komt om
de juiste intensiteit te leveren, stopt een interne laagspanningscircuit de werking van de testlamp tot
de batterijen weer zijn opgeladen. Lees de gebruiksaanwijzing van de TL105 (ond.nr. MANTL105)
voor oplaadinstructies.

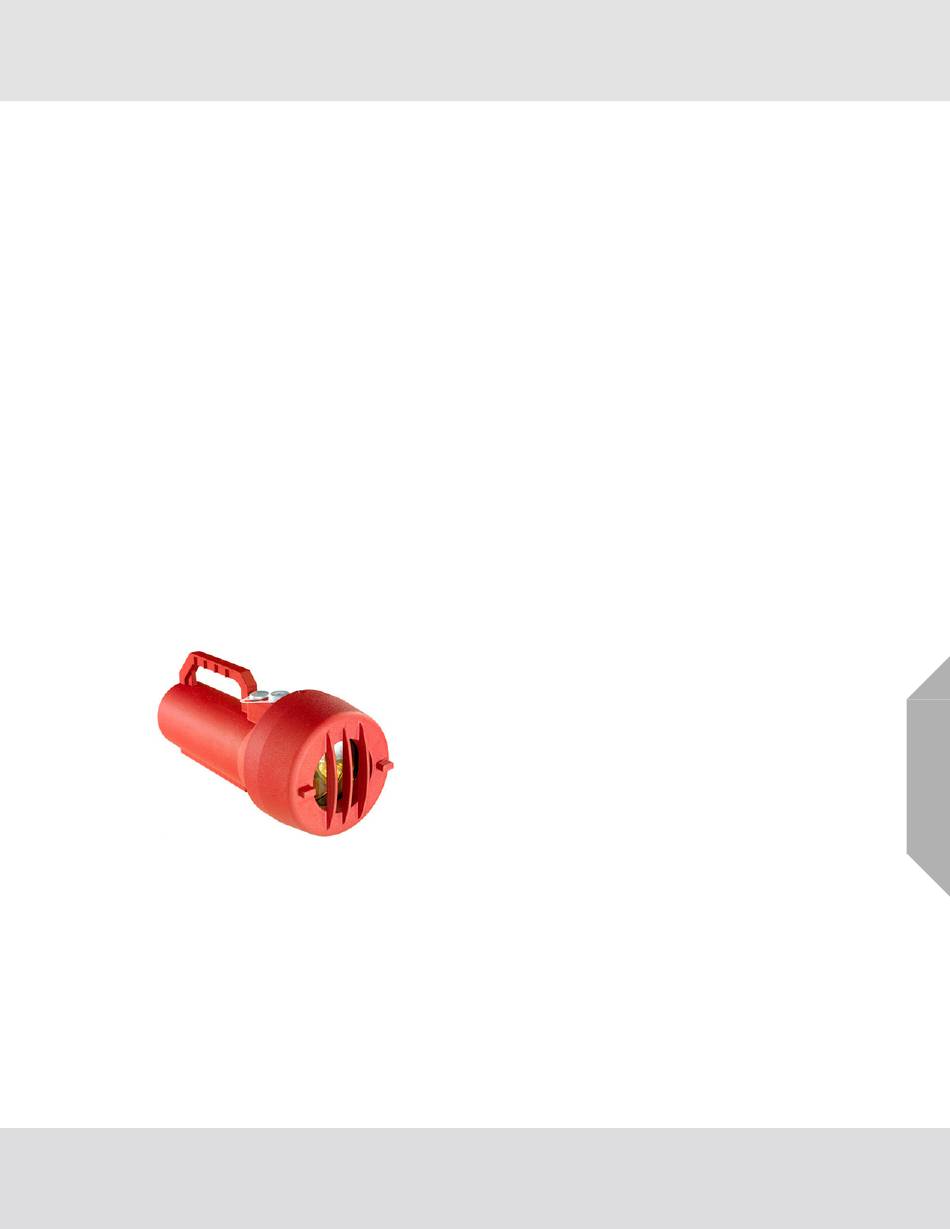

Fig. 19
TL105 testlamp
(1)
Zorg ervoor dat de batterijen volledig opgeladen zijn en dat de draaischakelaar op stand 4 staat
(positie FL4000).
(2)
Ga op 15 - 20 ft (5 - 6 m) afstand staan van de FL500 UV/IR.
Ga op max. 30 ft (9 m) afstand staan van de FL500 H
(3)
Richt de TL105 testlamp recht op de voorzijde van het toestel.
(4)
Beweeg de lamp heen en weer en op en neer. Beweging verhoogt de simulatie van flakkerende
vlammen en verhoogt de respons van het toestel op de testlamp.
Als het toestel correct werkt, zal na enkele flikkeringen van de testlamp een alarm low optreden.
Als de testlamp gedurende de instelling voor tijdvertraging op het toestel gericht blijft, zal een alarm
high optreden.
FL500 UV/IR, FL500-H
vlamdetector
2
.
2
