De ultra dock ophangen
Wanneer u met een ThinkPad notebookcomputer, een ultra dock én een externe monitor werkt, kunt u
ervoor kiezen de ultra dock op te hangen op de ThinkCentre Tiny L-Bracket Mounting Kit (hierna L-beugel
genoemd). Op deze manier hebt u meer ruimte op uw werkplek.
Ga voor meer informatie over de L-beugel en de ondersteunde beeldschermen naar
www.lenovo.com/support/stands.
Breng de VESA-montagegaten in de ultra dock op één lijn met de twee schroeven op de L-beugel. Plaats
de ultra dock vervolgens verticaal op de L-beugel zoals afgebeeld.

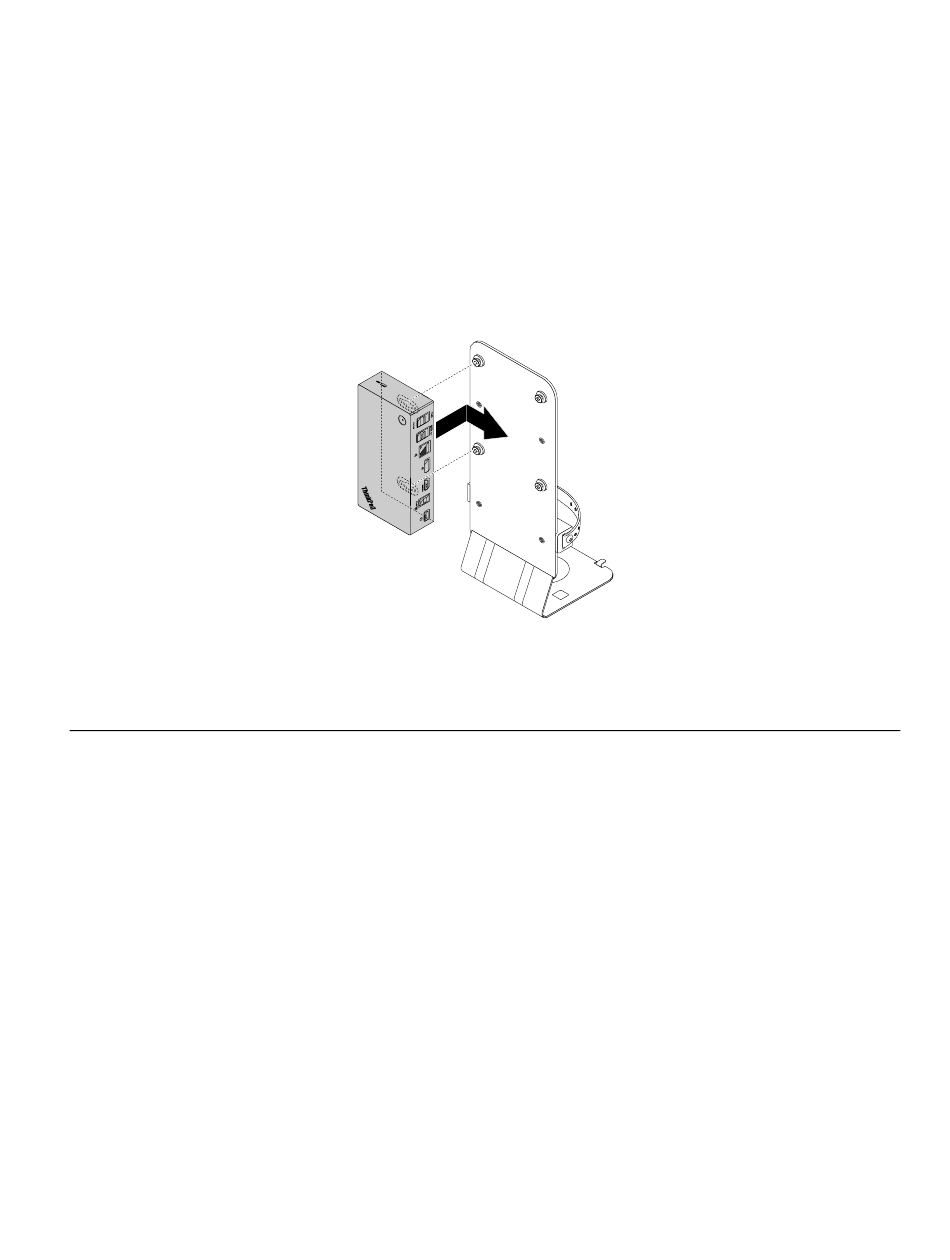

Figuur 4. De ultra dock op de L-beugel hangen
U kunt de ultra dock op dezelfde manier ook op de VESA-schroeven aan de muur bevestigen.
De ultra dock gebruiken
In dit gedeelte vindt u informatie over het gebruik van de combo-aansluiting voor headset en de microfoon,
Gigabit Ethernet-poort, HDMI-video-uitgang en USB-aansluitingen op de ultra dock.
De ultra dock breidt de verbindingsmogelijkheden van uw notebookcomputer uit. U kunt apparaten
aansluiten op de desbetreffende aansluitingen van de ultra dock terwijl uw notebookcomputer gestart wordt.
Gewoonlijk duurt het enkele seconden voordat de notebookcomputer de nieuwe apparaten herkent.
De ultra dock maakt het gemakkelijker om uw notebookcomputer met verschillende apparaten te verbinden.
Zo kunt u USB-apparaten en externe beeldschermen bijvoorbeeld met de ultra dock verbinden in plaats van
met uw notebookcomputer. Wanneer u uw notebook elders wilt gebruiken, kunt u de notebookcomputer
van de ultra dock loskoppelen zonder dat u de USB-apparaten en de externe beeldschermen hoeft te
verwijderen. Wanneer u weer terug komt, sluit u uw notebook gewoon weer aan op de ultra dock om alle
eerdere verbindingen te herstellen en gelijk weer verder te kunnen werken.
De headset en microfoon combo-aansluiting gebruiken
De combo-aansluiting voor headset en microfoon op de ultra dock is een lijnuitgang van 3,5 mm die
microfoon en stereo combineert. Deze werkt voor de standaardheadset-, microfoon of -luidspreker van
3,5 mm.
.
7
Hoofdstuk 1
ThinkPad USB 3.0 Ultra Dock
